新加坡航空涂装民航涡扇发动机外观结构

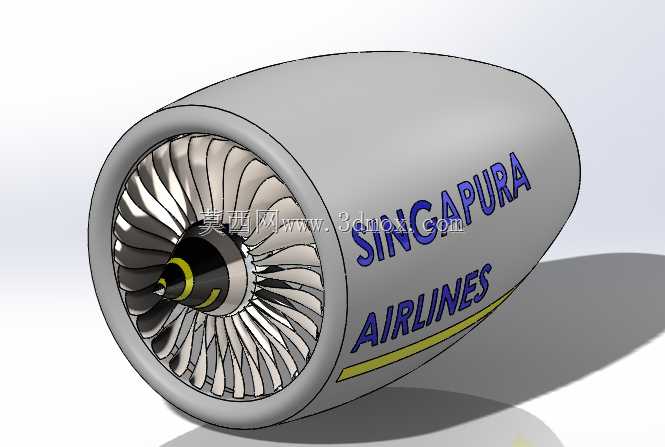

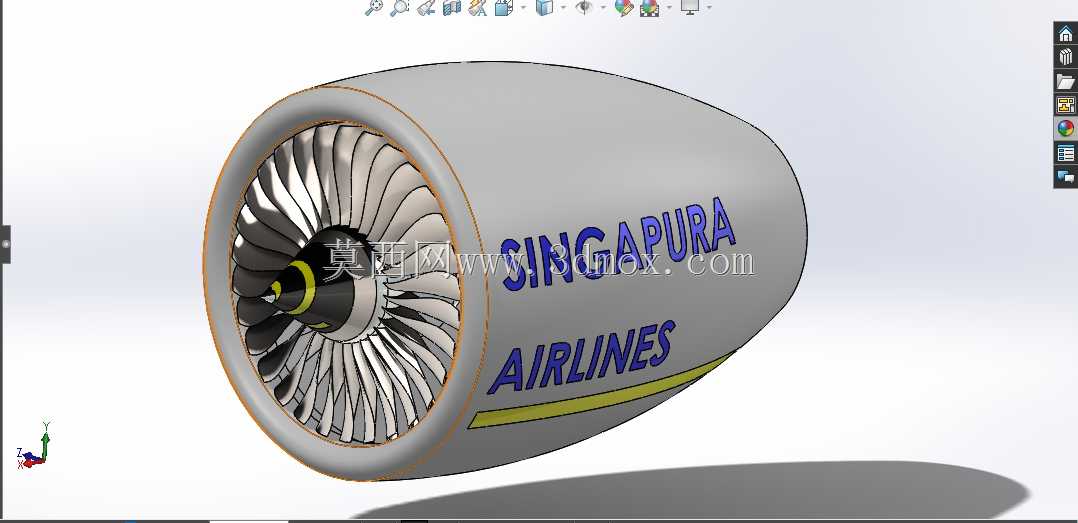

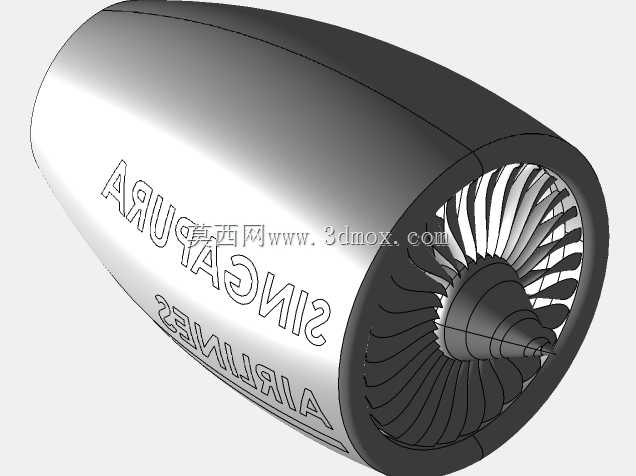

该模型还原的是大涵道比民用涡扇发动机的前端外观结构，这类动力装置是当前干线民航客机的核心动力来源，主要承担飞行过程中的推力输出，为客机提供巡航、起降阶段所需的全部推进动力，同时发动机短舱结构还要兼顾飞行过程中的气动减阻、内部转子防护、地面维护检修的可达性要求。从结构设计来看，模型完整呈现了发动机进气道唇口、前端风扇叶片、整流锥以及外部短舱壳体的形态，进气道唇口采用了符合气动要求的圆滑过渡曲面，能够在不同飞行工况下保障进气气流的均匀稳定，避免进气畸变导致的压气机喘振问题；前端风扇叶片采用宽弦后掠的形态设计，既可以提升大涵道比工况下的进气效率，也能降低叶片工作过程中的振动应力，延长部件使用寿命。短舱壳体外侧的涂装标识还原了航司的视觉识别特征，实际工程应用中，短舱壳体除了整流防护作用，还集成了反推装置、隔音衬层、管路敷设空间等结构，模型呈现的短舱外形严格遵循了实际航发的安装边界尺寸，在进行机翼挂装匹配设计时，该外形数据可以作为干涉检查的参考依据，验证发动机与机翼挂架、前缘缝翼、襟翼机构的运动间隙是否符合设计要求。设计过程中，这类外观结构模型通常会先依据航发的公开尺寸参数确定整体轮廓比例，再对风扇叶片、整流锥等外露部件进行细节刻画，既保证外观还原度，也能为后续的短舱结构细化、气动仿真分析提供基础的几何参考。在民航地面培训、航空科普展示场景中，这类等比例还原的发动机外观模型也可作为教具使用，帮助机务维修学员、航空爱好者直观了解大涵道比涡扇发动机的前端结构布局，区分不同航司的发动机涂装特征。实际装机状态下，该部分结构的外形精度会直接影响飞行过程中的阻力系数，因此曲面建模过程中需要保证各段曲面的曲率连续，避免出现曲面折角导致的局部气流分离，模型中呈现的短舱尾部收敛形态也符合实际航发的外涵道气流出口设计特征，能够匹配外涵道气流的排出方向，减少推力损失。
