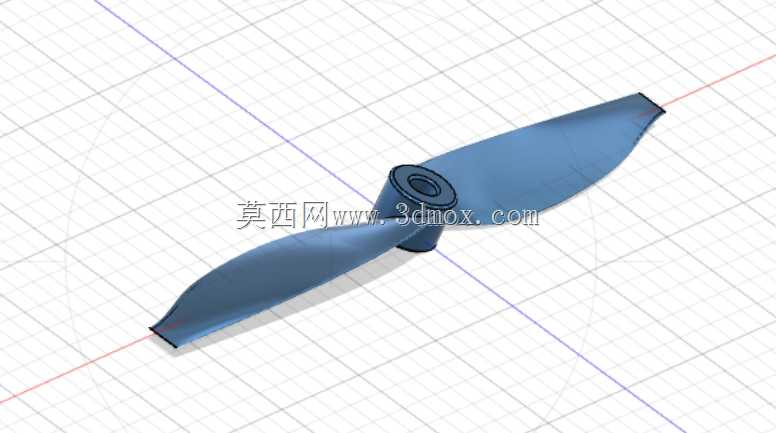

小型双叶航空螺旋桨结构设计

这款双叶螺旋桨主要适配小型低空飞行器的动力输出端，常见于消费级航拍无人机、小型固定翼航模、室内微型飞行器的动力系统中，承担将电机轴输出的旋转扭矩转化为空气轴向推力的核心作用，直接决定飞行器的悬停稳定性、巡航效率与负载能力。设计阶段首先围绕适配电机的安装边界做基准定位，中心轴套的内孔尺寸与常用微型外转子无刷电机的输出轴做公差匹配，轴套端面预留的安装平面可保证与电机端盖贴合无间隙，避免高速旋转时出现动平衡偏差引发的整机振动。桨叶的翼型截面选取低速高升阻比的凹凸翼型，从根部到梢部做连续的扭角渐变设计，根部扭角偏大以适配靠近轴心处较低的线速度，梢部扭角逐步收小匹配高圆周速度下的气流攻角，避免不同半径位置的桨叶截面出现气流失速，保证全转速区间内的推力输出线性度。两片桨叶采用中心对称布局，单支桨叶的展长控制在适配小型飞行器的轴距范围内，不会在飞行过程中与机架、起落架结构发生运动干涉，桨叶前缘做钝化处理以降低低空飞行时碰到细小杂物导致的桨叶破损概率，后缘做薄化处理减少旋转过程中的涡流损耗。建模过程中对桨叶的重心位置做了对称配平设置，每片桨叶的重量偏差控制在极小范围内，减少高速旋转时的离心力不平衡问题，轴套位置做了加厚处理，承受电机启停瞬间的扭矩冲击与长期旋转的离心载荷，桨叶与轴套的过渡位置做圆弧顺滑过渡，避免应力集中导致的结构断裂。实际应用中，这类螺旋桨在额定转速区间内可稳定输出持续推力，适配的电机转速范围覆盖微型飞行器从悬停到全速巡航的动力需求，桨叶的外形曲面经过气流走向优化，可降低旋转过程中的气动噪音，在室内飞行场景下不会产生过大的噪音干扰，同时曲面的顺滑度也保证了3D打印加工时的成型精度，不需要过多后期打磨即可直接做动平衡调试后装机使用。安装时仅需将中心轴套对准电机输出轴，压紧后用紧固螺丝锁定即可完成装配，不需要额外的转接结构，适配市面上绝大多数同规格的微型动力电机，可直接替换同尺寸规格的破损螺旋桨，也可作为小型飞行器动力系统改装的备选配件，在低速风洞测试场景下也可作为小型气流推进部件使用，提供稳定的轴向气流输出。
