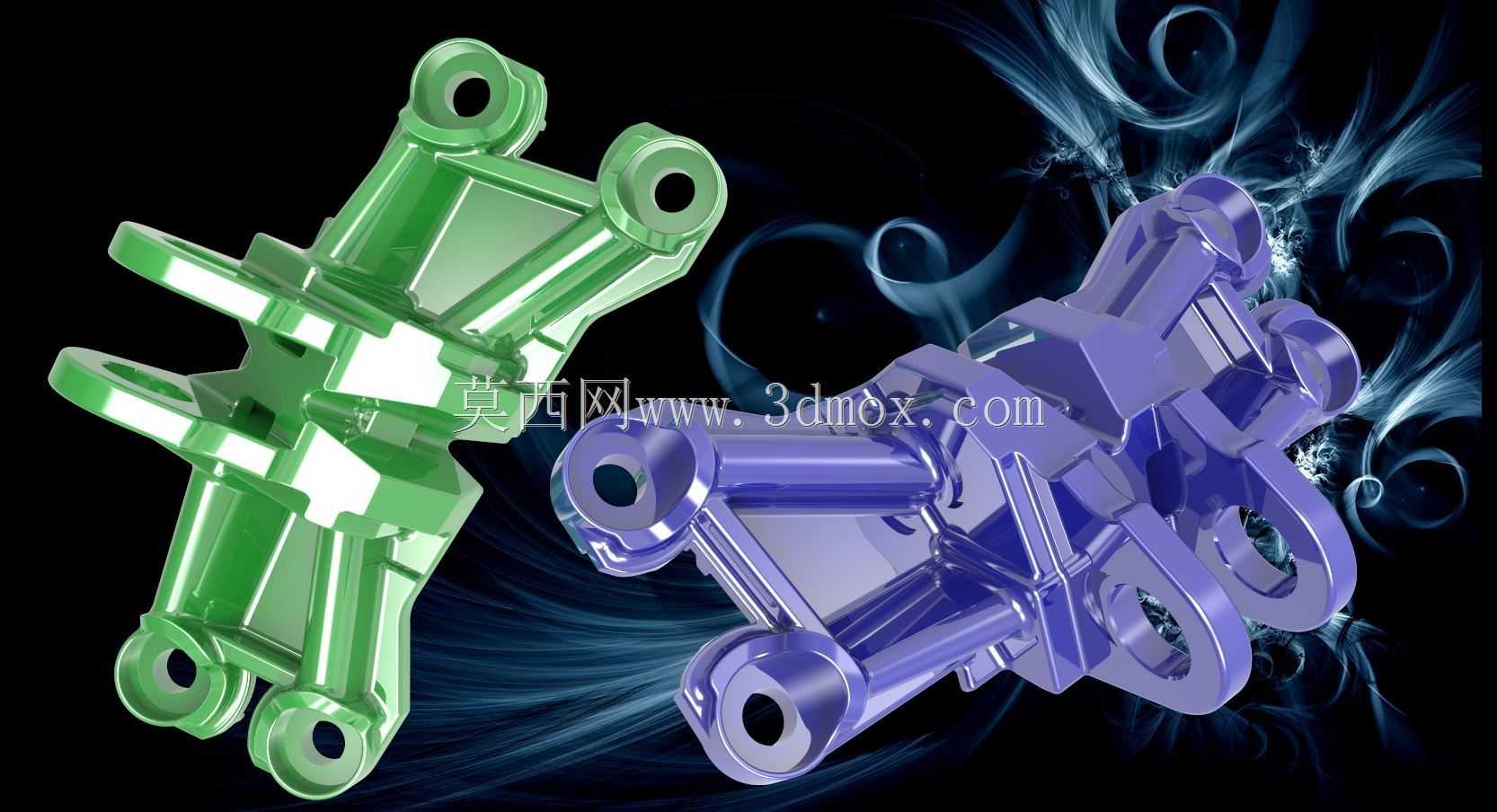

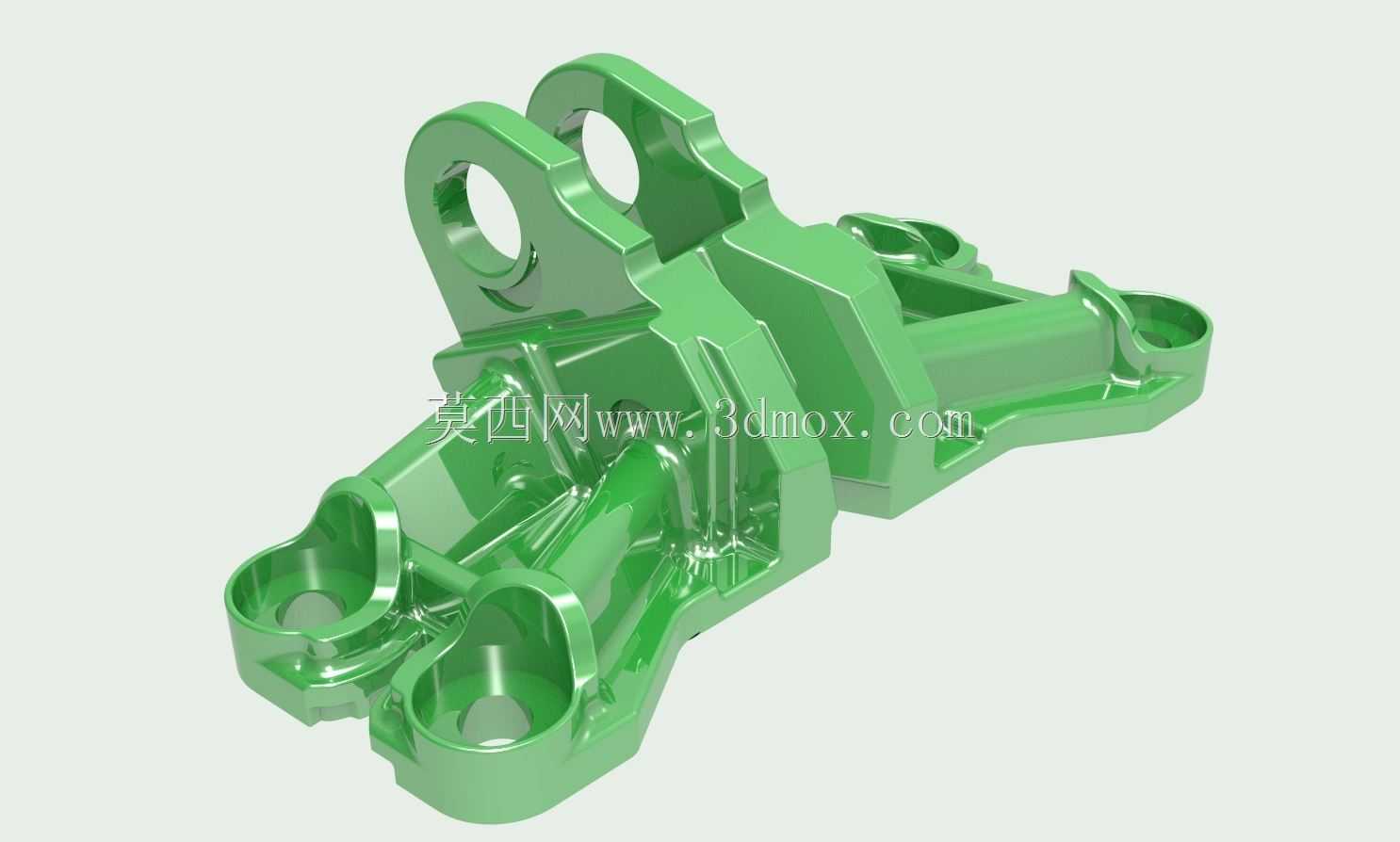

通用电气轻量化金属连接支架结构

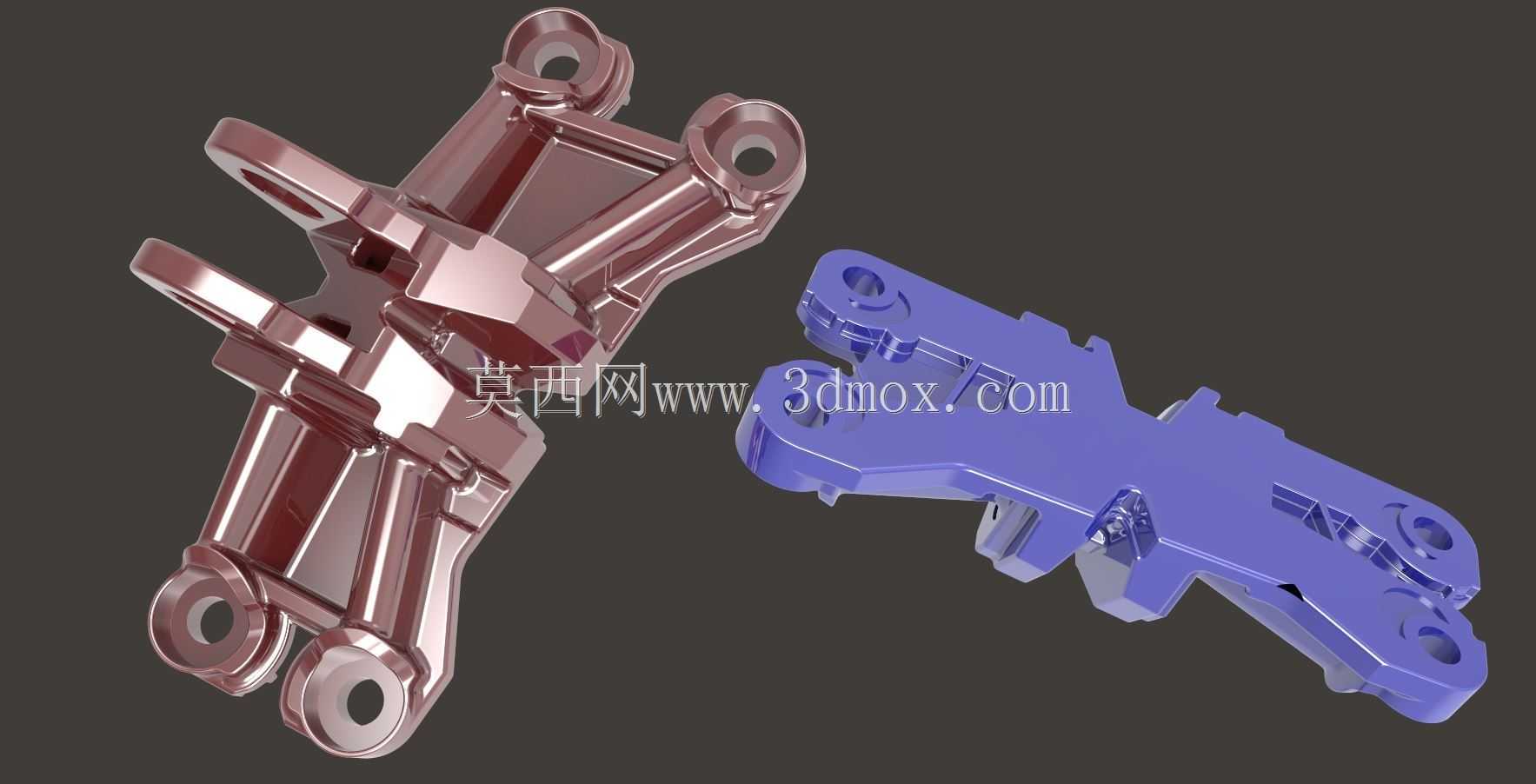

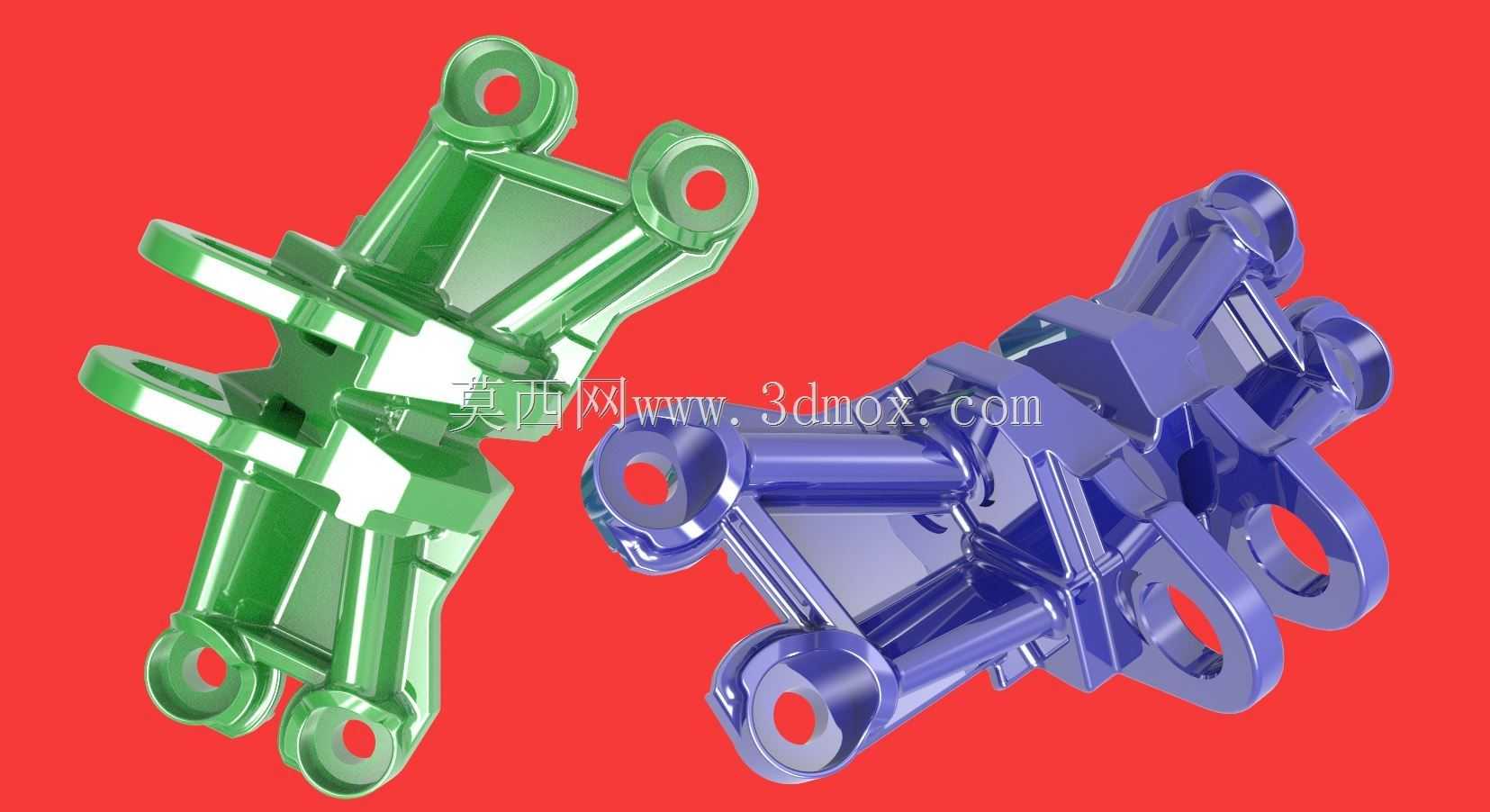

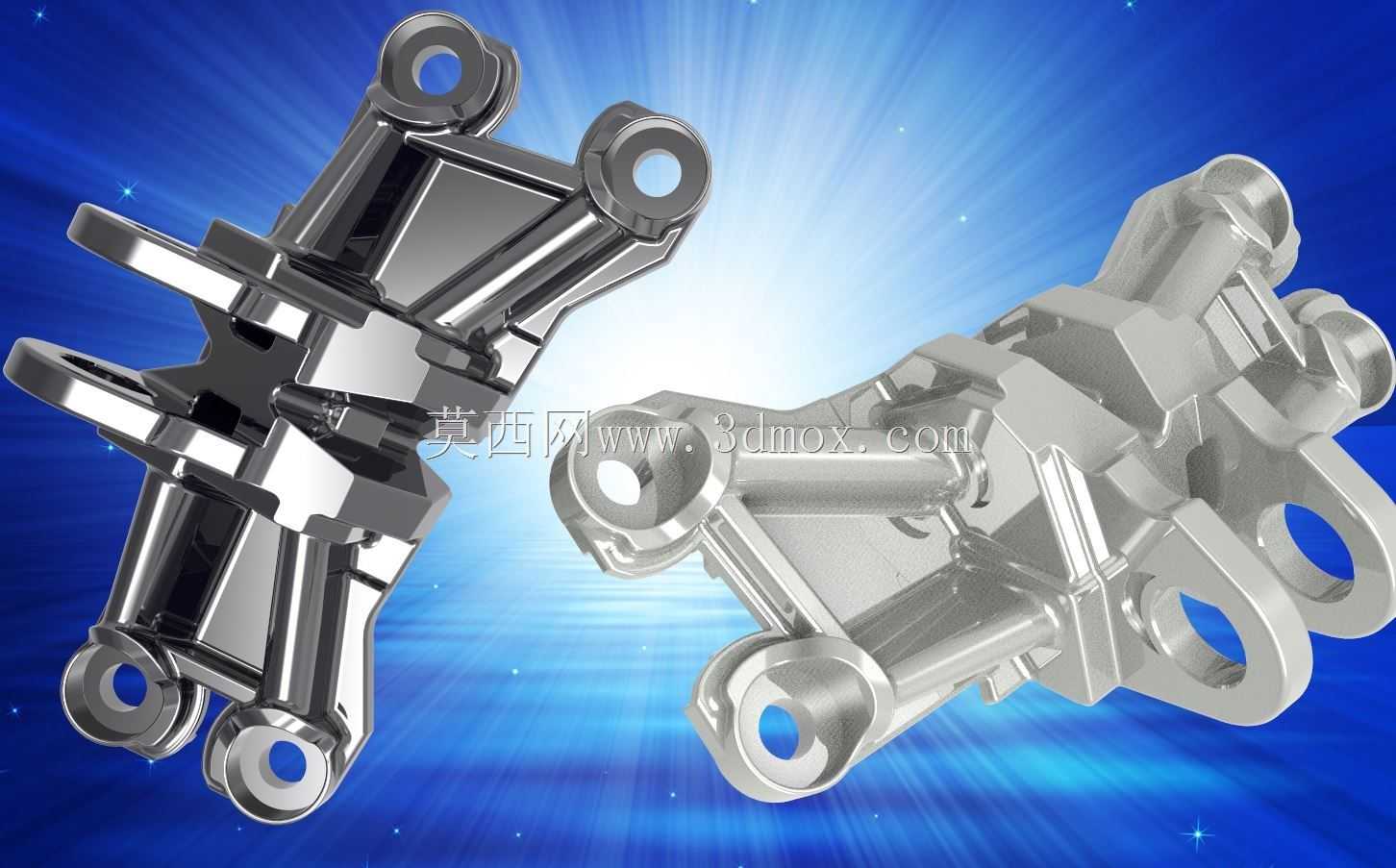

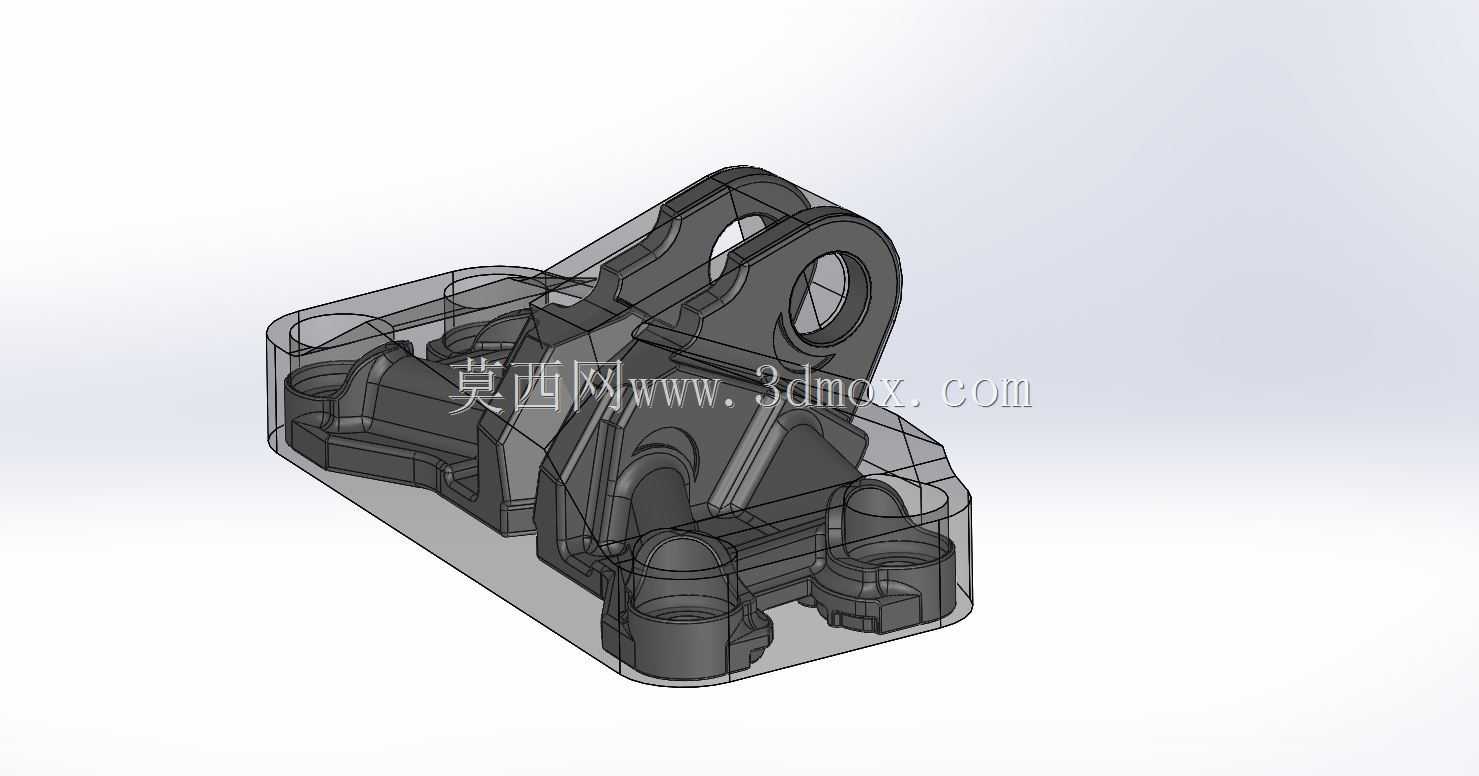

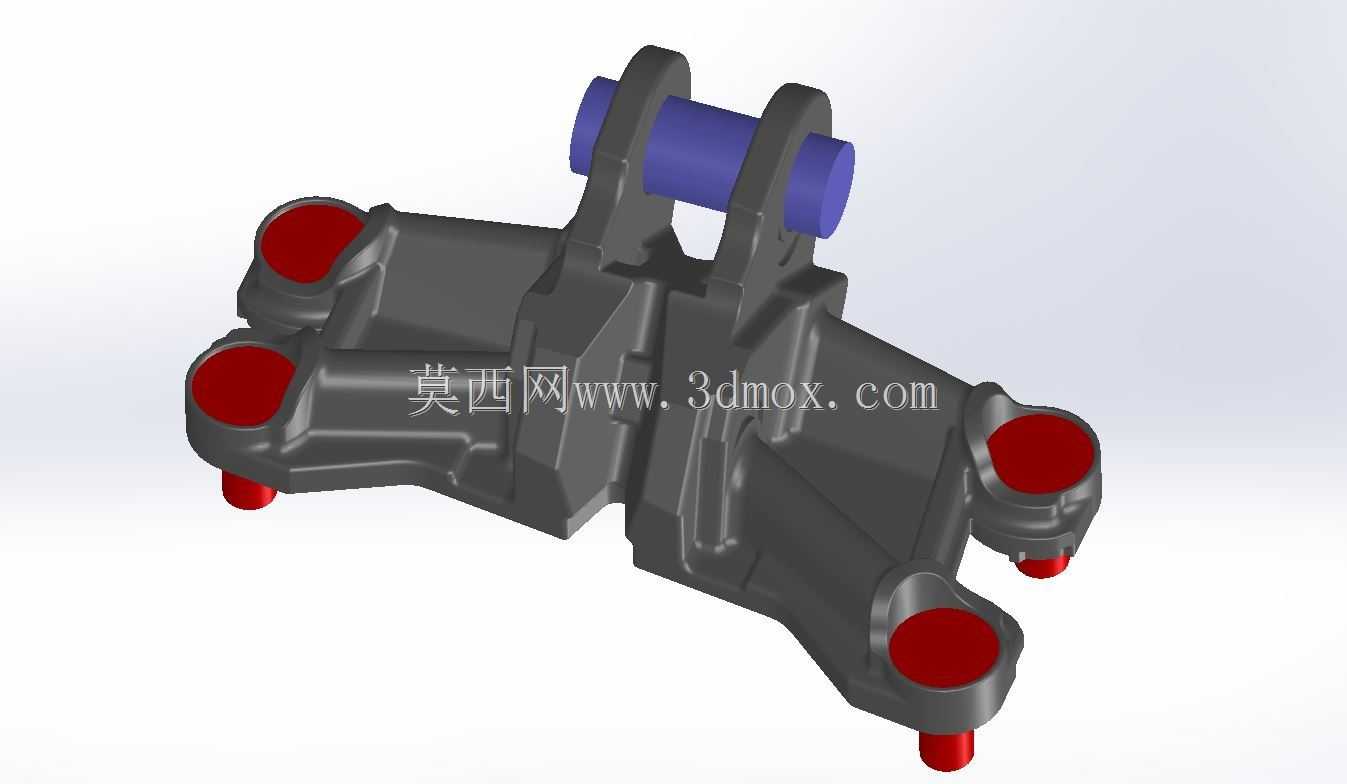

这类金属连接支架多应用在工业动力设备的内部安装场景中，主要承担相邻功能模块之间的刚性连接、载荷传递作用，同时要兼顾设备运行过程中的振动缓冲、安装对位精度要求，在通用电气类动力机组、小型工业传动设备的装配环节中属于核心连接构件。从结构设计来看，构件采用了多安装耳座的布局形式，每个耳座上都预留了同轴度精度较高的安装通孔，能够适配不同规格的螺栓紧固需求，耳座与主体衔接的位置做了渐变式的加厚过渡处理，避免应力集中导致的长期载荷下结构开裂问题。主体部分采用了镂空式的筋条布局，在保证整体结构抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料冗余，实现了结构自重的大幅降低，这种设计思路非常适配对整机重量有严格控制要求的移动类工业设备、紧凑型动力单元的装配需求。在安装边界的设计考量上，构件的各个安装孔位的中心距都做了公差适配设计，既能够满足与相邻对接构件的快速对位装配，也预留了一定的安装调整余量，避免加工误差导致的装配卡滞问题。构件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角结构，一方面能够降低装配过程中操作人员被划伤的风险，另一方面也能减少设备运行过程中棱角位置的应力集中效应，提升构件的长期疲劳使用寿命。从实际使用场景来看，这类支架不仅可以承担静态下的模块承重作用，在设备运行产生持续振动的工况下，其对称式的结构布局能够让各个安装点的受力分布更加均匀，不会出现单侧载荷过载的问题，筋条的走向也完全匹配主要受力的传递路径，能够将外部载荷快速分散到各个安装固定点，避免局部应力过大造成的结构变形。在建模过程中，这类构件需要重点关注各个安装孔的同轴度、耳座平面的平面度参数，以及筋条与主体衔接位置的圆角过渡处理，这些细节直接决定了后续加工成型后的构件力学性能是否能够满足实际使用要求，同时也要兼顾铸造、压铸等成型工艺的拔模角度要求，避免设计出无法直接加工成型的结构特征。
