武装攻击直升机外观结构三维建模

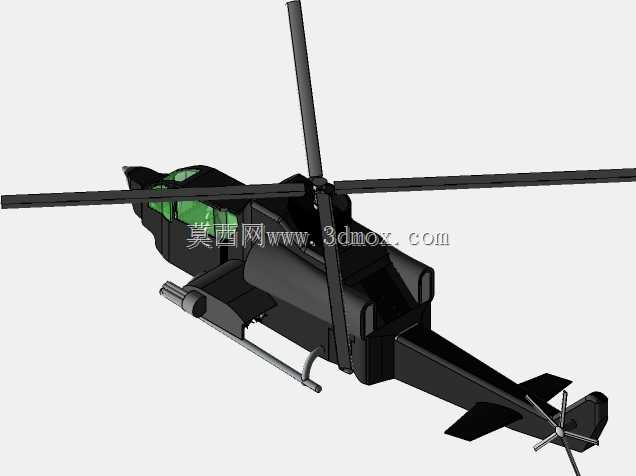

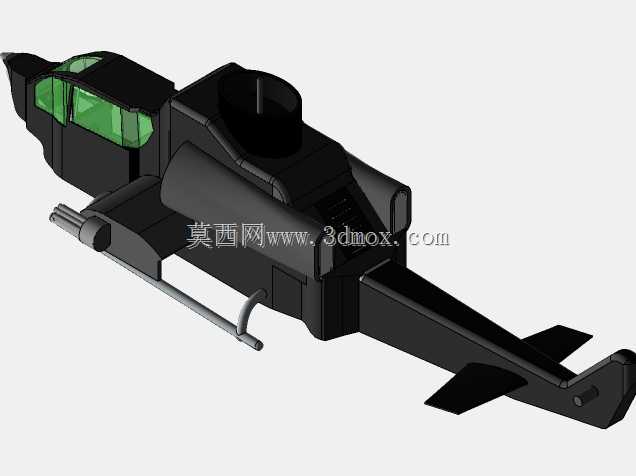

这款武装攻击直升机的三维建模，完全围绕实际作战场景的使用需求展开结构还原，建模过程中优先考虑了低空突防、近距火力支援任务下的设备布局逻辑。从整体构型来看，串列双座座舱的视野设计完全匹配前座武器操作、后座飞行驾驶的任务分工，座舱风挡的倾角设置兼顾了正面防弹防护需求与飞行员前向、下视视野边界，机头下方的武器挂架接口预留了观瞄设备与机炮的安装空间，建模时严格对应了实际装备的射界范围，确保观瞄装置的俯仰转动角度不会与机头结构产生干涉。机身两侧的短翼结构是建模时重点处理的部分，短翼的后掠角度既考虑了高速飞行时的升力补偿，也为两侧外挂点预留了足够的挂载间距，不同挂点之间的距离经过反复核对，确保挂载火箭弹发射巢、反坦克导弹时，弹药发射尾焰不会灼烧机身蒙皮，也不会对相邻挂点的设备产生气动干扰。主旋翼系统的建模还原了铰接式旋翼的结构逻辑，桨叶的翼型选择匹配低空低速飞行的升力需求，桨毂的结构预留了挥舞铰、摆振铰的运动空间，建模时特意校核了旋翼旋转时的最大扫掠边界，确保尾梁、平尾、垂尾结构都处于旋翼下洗流的合理影响范围内，不会出现异常气动振动。尾桨的布局采用尾梁末端侧置设计，建模时核对了尾桨旋转平面与垂尾的相对位置，既保证尾桨能够提供足够的反扭矩抵消力矩，也避免尾桨气流被垂尾遮挡导致操纵效率下降。起落架采用后三点式固定起落架构型，建模时严格按照实际着陆冲击的受力方向设置了起落架的安装角度，主起落架的轮距、尾轮的位置都匹配野外简易场地起降的稳定性需求，起落架与机身连接的加强结构也在模型中做了对应还原，确保结构受力路径清晰。机身侧面的发动机舱进气口、排气口位置经过气动校核，进气口设置在旋翼下洗流的稳定区域，避免起降时吸入地面扬尘，排气口的朝向兼顾了红外抑制需求，减少红外制导武器的锁定概率。整个建模过程没有做多余的结构简化，所有外露的设备接口、蒙皮分块、检修口盖都按照实际装备的维护需求设置位置，确保模型既可以用于航空装备结构教学演示，也能作为低空作战场景仿真、虚拟战术训练的基础载具模型使用，各部件的装配边界清晰，可直接拆分用于结构拆解演示。
