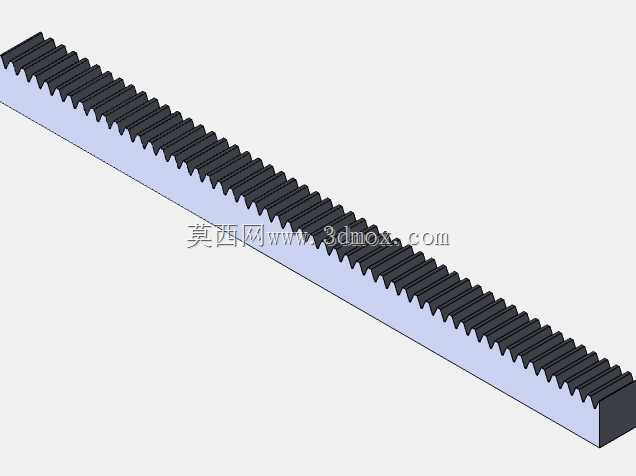

高精度直齿齿条传动构件三维设计

在各类需要实现旋转运动与直线运动相互转换的机械结构中，齿条是应用极为广泛的基础传动构件，这款直齿齿条的建模过程完全贴合实际机加工与装配的工艺要求，没有冗余的装饰性结构，所有几何特征都服务于传动功能与安装需求。从实际应用场景来看，这类齿条常配套圆柱直齿轮使用，在数控机床的进给轴传动、自动化生产线的工位平移机构、立体仓储设备的堆垛机行走机构、升降设备的垂直导向传动单元中都能见到这类构件的身影，相比丝杠传动，齿轮齿条组合的传动行程不受丝杠长度限制，长距离传动下的刚性表现更稳定，传动效率也能维持在较高水平，适合大负载、长行程的直线运动场景。设计这款齿条时，首先确定的是齿形参数，采用标准渐开线直齿齿形，齿距均匀度控制在装配公差允许范围内，齿顶与齿根的过渡圆角完全按照机加工的刀具轨迹设置，避免出现实际加工无法实现的尖锐棱角，同时也能减少啮合过程中的应力集中，提升构件的疲劳使用寿命。齿条的基体部分采用矩形截面设计，安装基面的平面度要求在建模时就做了基准约束，背面与侧面预留的安装孔位按照通用安装间距排布，孔位的沉头深度、孔径尺寸都适配常用的内六角螺栓规格，安装时可以直接通过螺栓将齿条固定在设备的安装基座上，不需要额外做复杂的适配加工。从安装边界来看，齿条的总长度可以根据实际设备的行程需求做拼接使用，建模时特意将齿条的端面做了平齐处理，拼接时相邻两段齿条的齿距衔接误差可以通过端面定位销控制，不会出现啮合卡顿的问题；齿条的宽度与高度尺寸适配常规模数齿轮的啮合中心距要求，配套对应模数的直齿轮安装时，只需要调整齿轮与齿条的中心距到标准值，就能保证合理的啮合侧隙，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致啮合卡滞、磨损加剧。实际选型使用时，需要根据负载大小、传动速度、运行精度要求匹配对应模数、长度的齿条，这款模型的齿面部分做了等厚的实体建模，可以直接导入有限元分析软件做齿面接触应力、基体弯曲强度的仿真校核，也可以直接导入装配环境中做传动干涉检查、运动仿真验证，提前排查装配过程中可能出现的结构干涉、行程不足等问题，减少实际加工装配阶段的试错成本。日常维护场景中，这类齿条的齿面通常需要定期涂抹润滑脂，建模时齿根的圆弧结构也考虑了润滑脂的留存空间，能减少运行过程中的齿面磨损，延长整套传动机构的维护周期。
