小型四旋翼航拍无人机结构设计方案

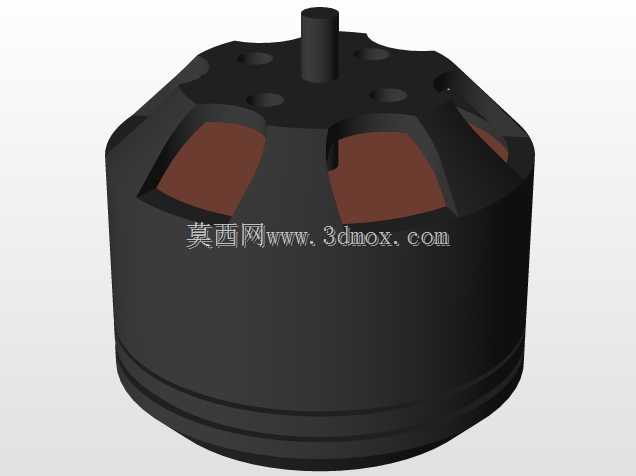

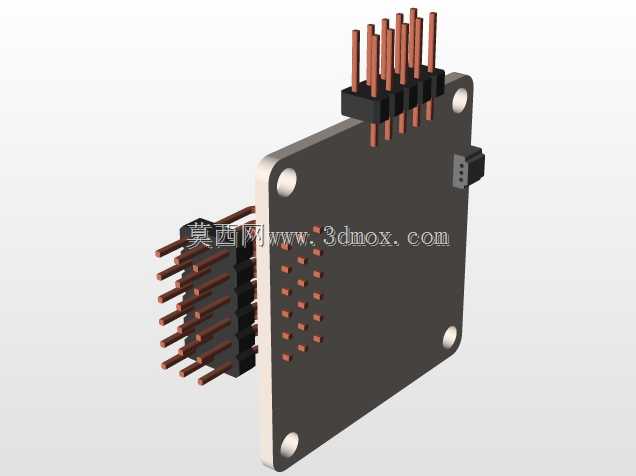

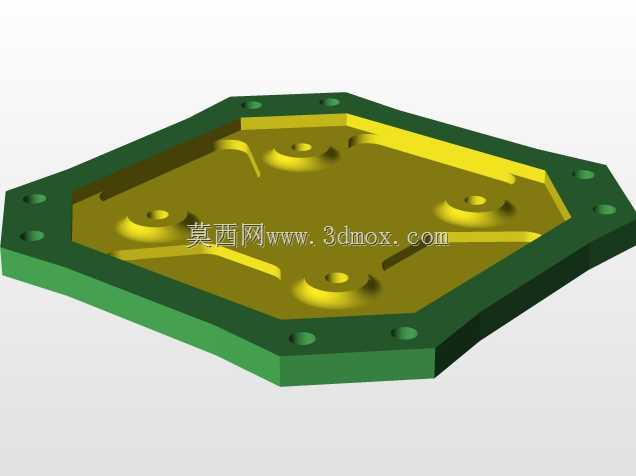

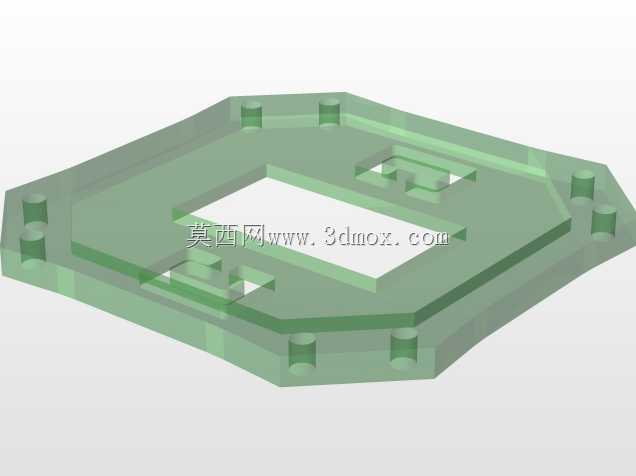

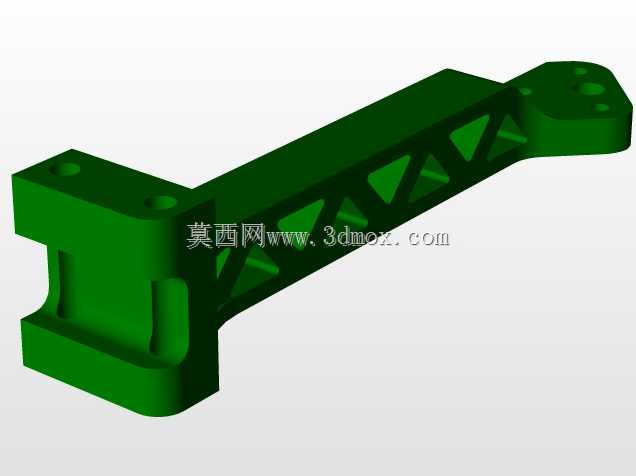

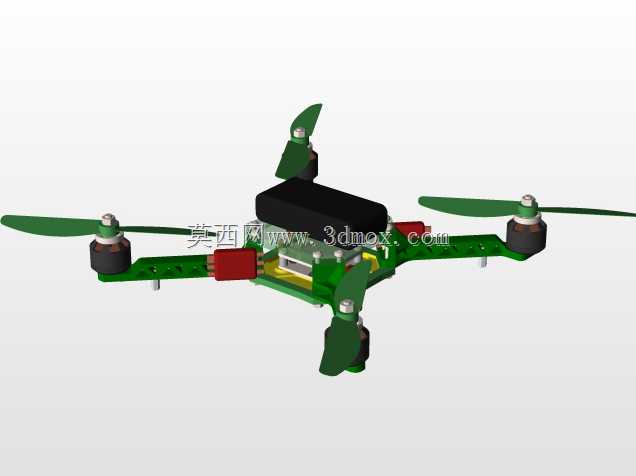

这款小型四旋翼飞行器的机架采用玻纤复合板材加工成型，机臂与中心底板采用一体化裁切结构，省去了额外的拼接紧固件，在降低整机自重的同时，也减少了装配环节的公差累积，四个机臂沿中心呈90度等角度分布，旋翼旋转平面的投影边界控制在220mm见方范围内，能够适配常规的便携收纳场景，日常携带时无需拆解机臂即可放入普通通勤背包。动力单元直接固定在机臂末端的安装位上，每个电机座预留了标准的25mm间距安装孔，可适配1806、2204级别的小型外转子无刷电机，搭配6045规格的两叶螺旋桨时，单轴最大拉力可达到350g，整机起飞重量控制在280g以内时，能够预留足够的动力冗余应对突发的气流扰动。中心舱体采用分层堆叠设计，最下层为飞控板安装位，预留了20x20mm的标准飞控安装孔距，可兼容主流的开源飞控硬件，中间层为电调与电源分线板的布置空间，顶层设置了电池仓，可容纳2S容量500mAh的锂聚合物电池，电池通过魔术绑带固定，能够快速拆装更换，满足连续飞行的使用需求。机臂上预留的红色安装座可用于搭载微型图传摄像头或者LED指示灯，满足第一视角飞行或者夜间飞行的识别需求，整机的走线全部沿机臂内侧的线槽布置，避免飞行过程中导线与螺旋桨发生干涉。从实际应用场景来看，这类小型四旋翼飞行器主要用于室内场景的近距离航拍、教学场景的飞控算法验证，以及航模爱好者的日常休闲飞行，由于整机尺寸较小，飞行时的惯性更低，操控响应更加灵敏，对新手练习基础飞行动作也十分友好。设计过程中特意简化了非必要的细节结构，没有设置可折叠机臂、快拆桨座等复杂结构，一方面降低了加工与装配的难度，另一方面也减少了活动结构带来的虚位问题，提升了整机的结构可靠性，日常使用时仅需检查螺旋桨的紧固状态与电池电压即可完成起飞前准备，维护成本极低。机架的所有安装孔位都做了沉头处理，紧固件安装后表面与机架平面齐平，不会突出表面划伤导线或者其他搭载设备，中心底板的下方预留了30x30mm的扩展安装位，可根据使用需求加装微型云台、光流定位模块等扩展配件，拓展设备的使用场景。
