飞机轴承支架轻量化结构设计方案

项目分类:3D模型 发布时间:2021-08-28 ID:246584
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案
  • 飞机轴承支架轻量化结构设计方案

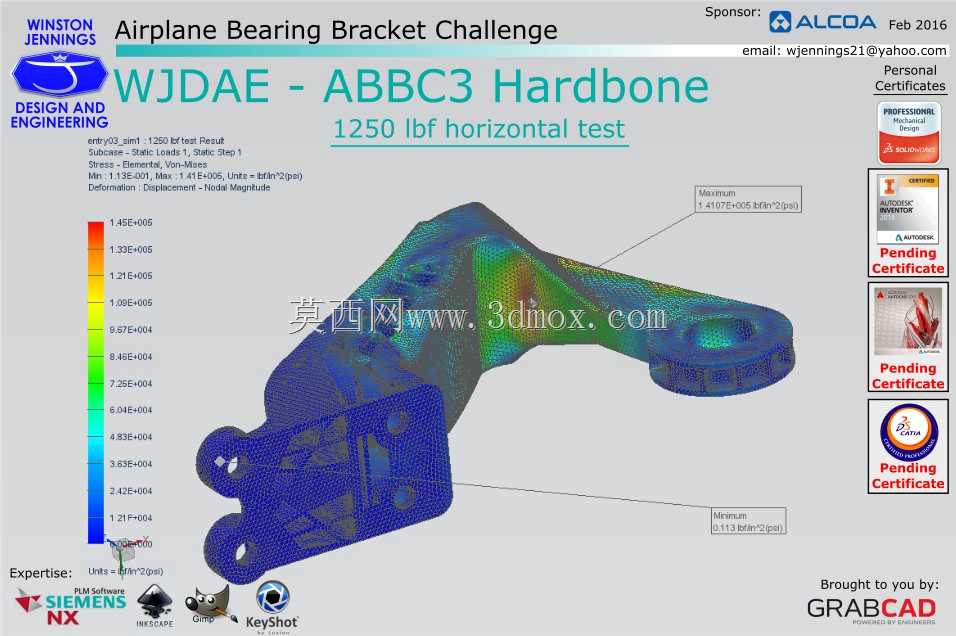

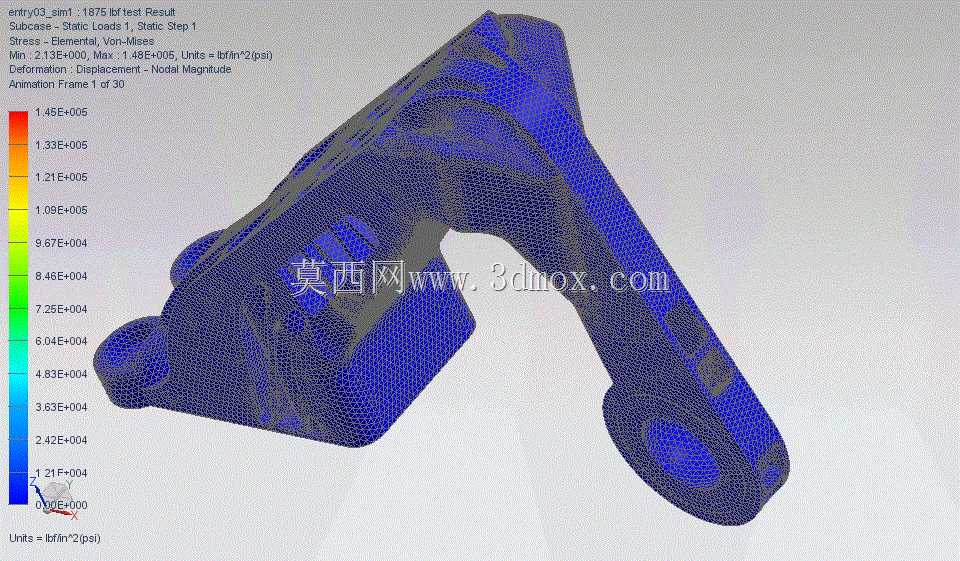

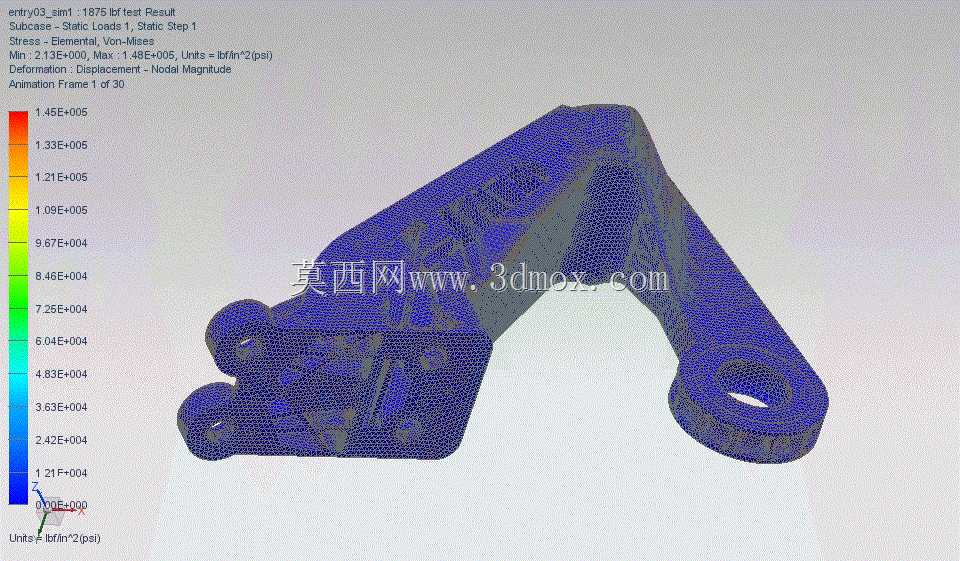

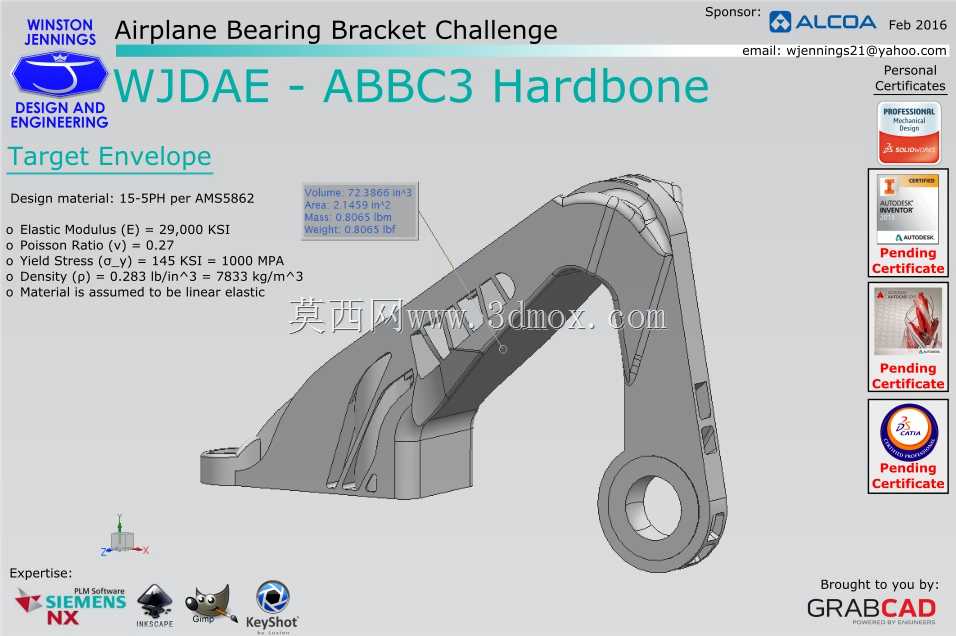

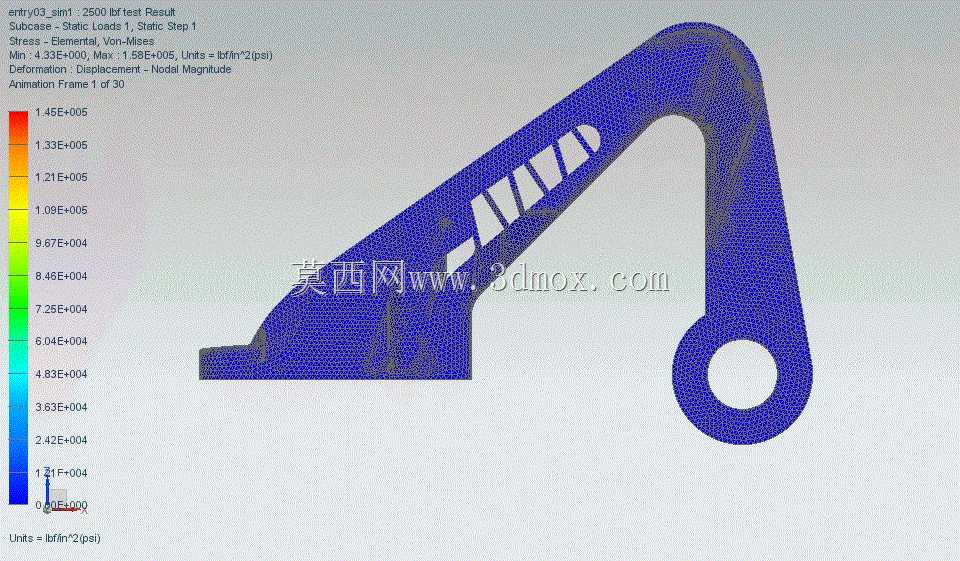

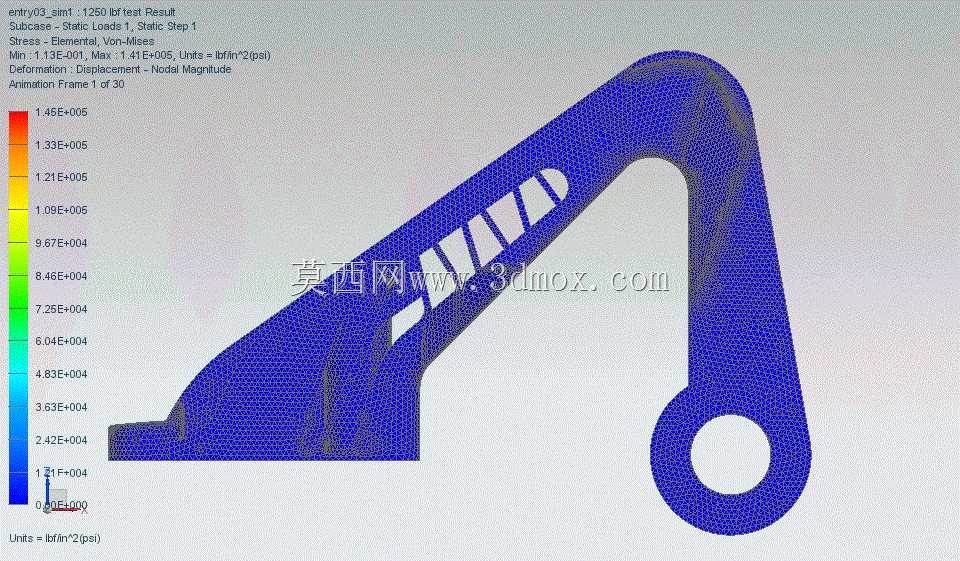

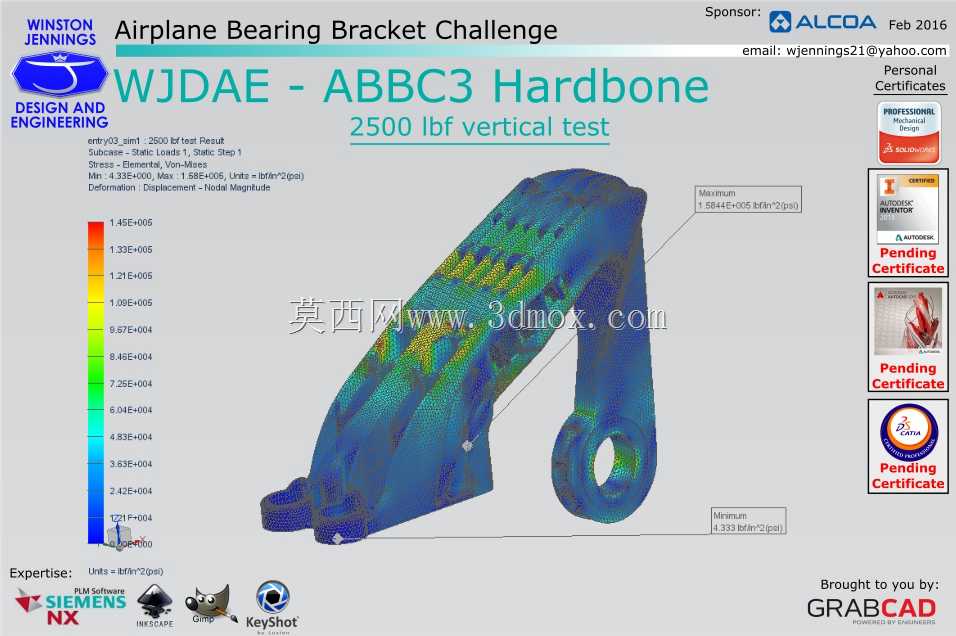

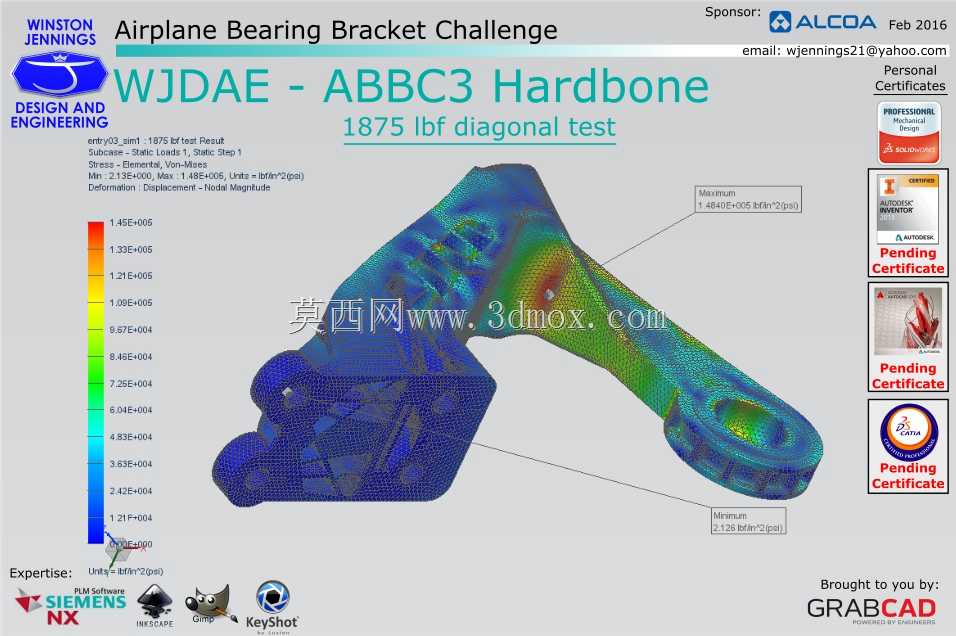

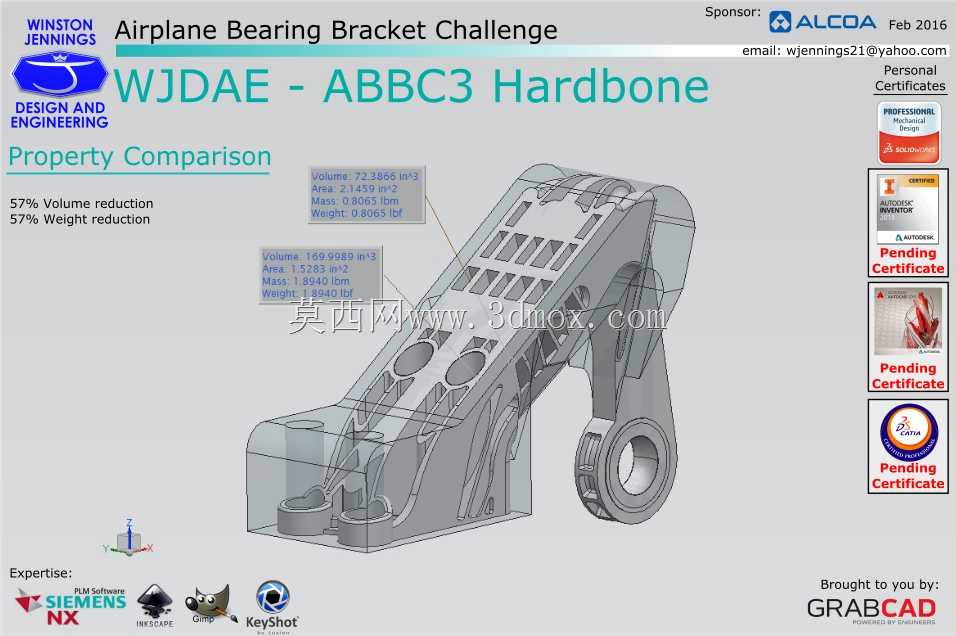

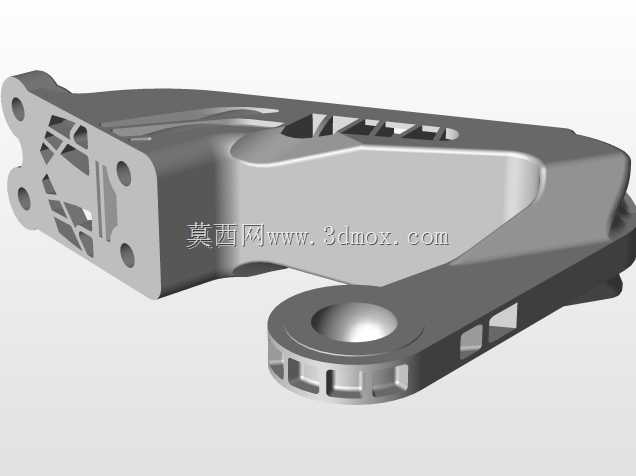

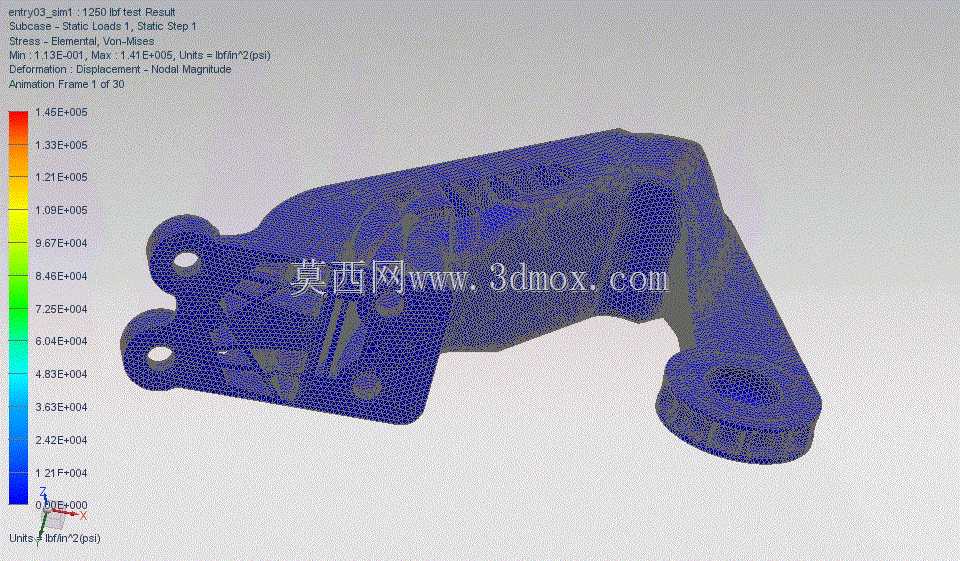

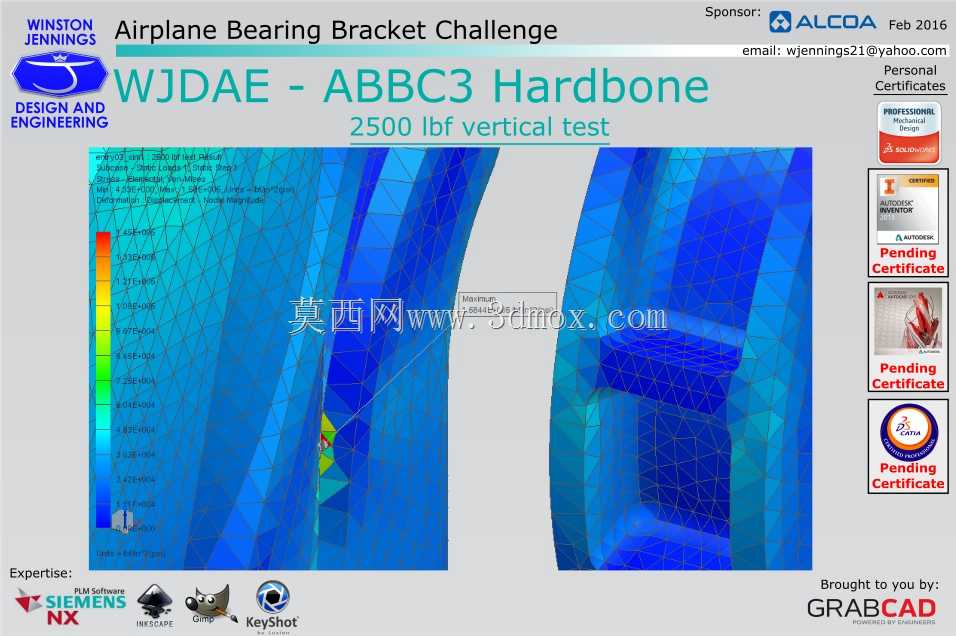

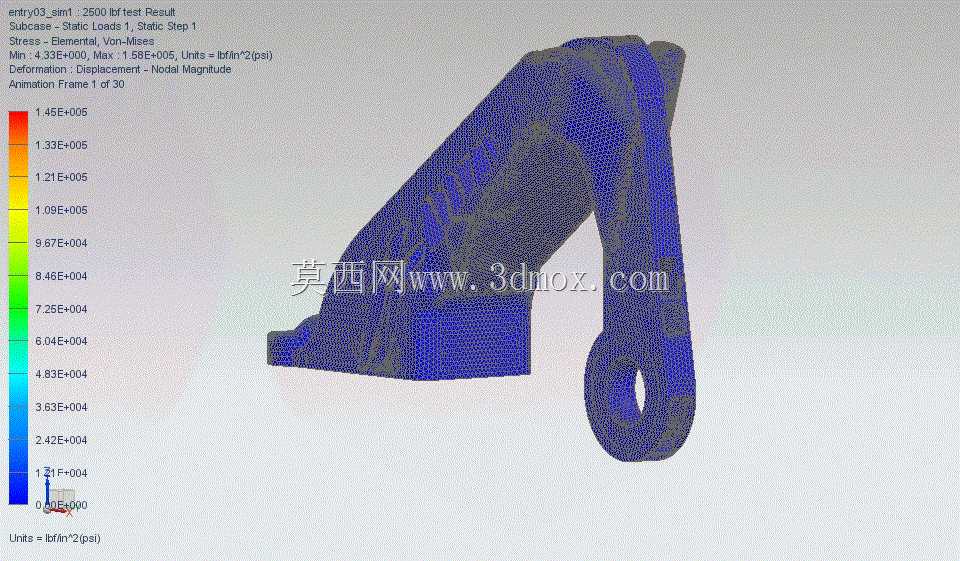

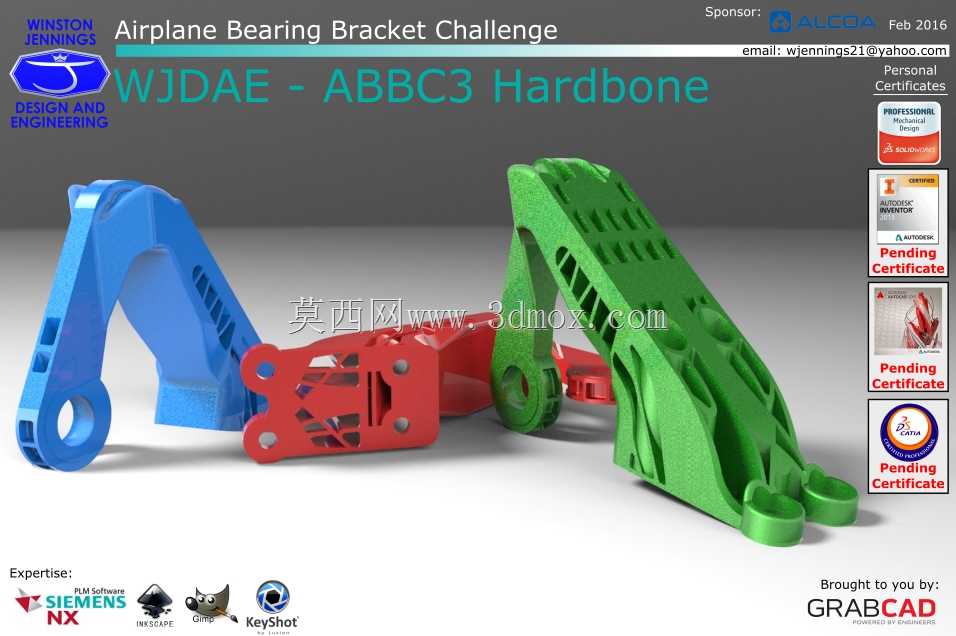

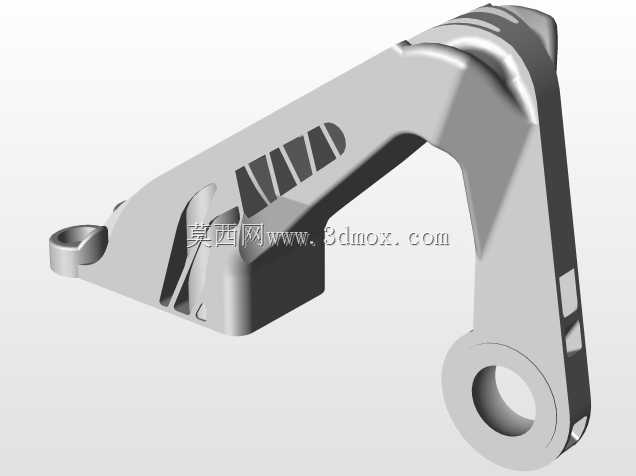

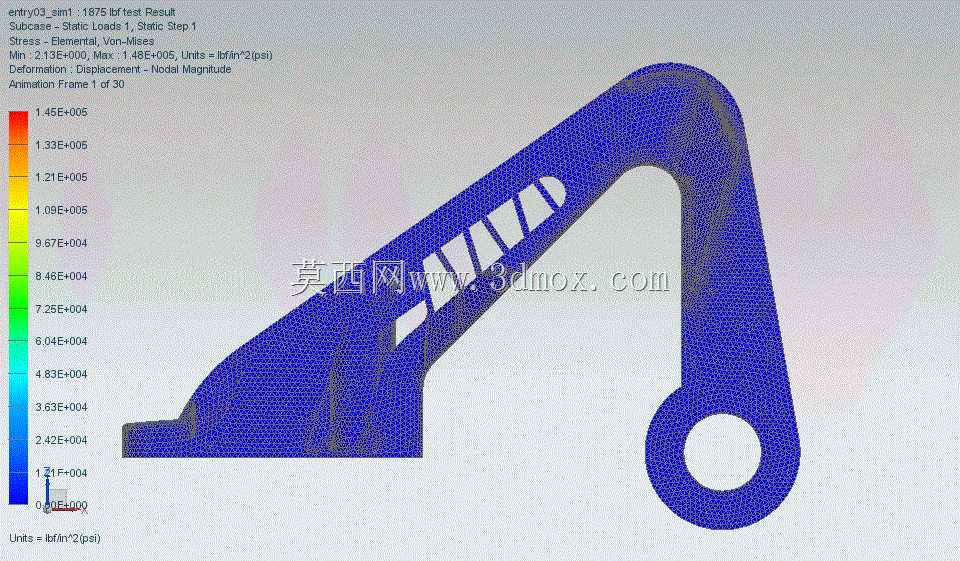

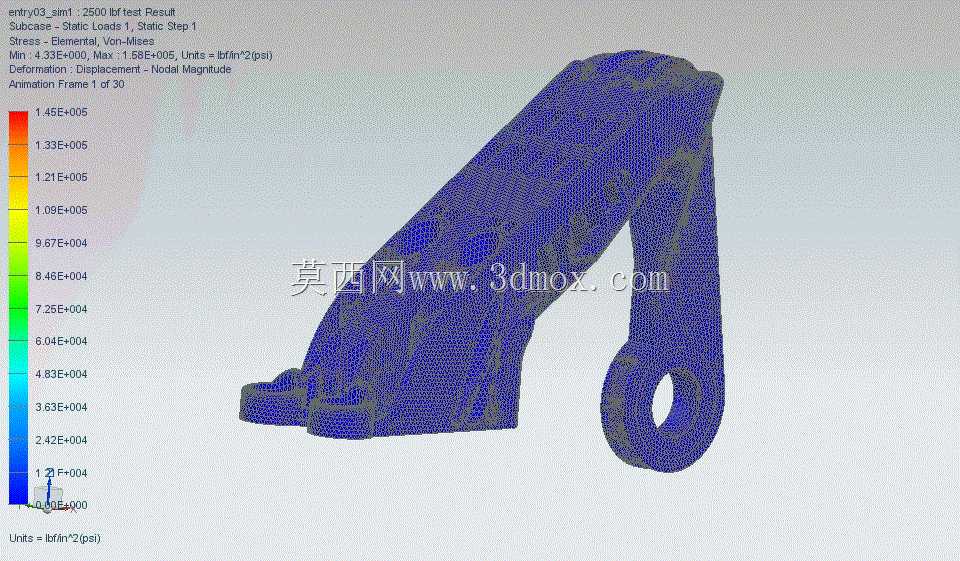

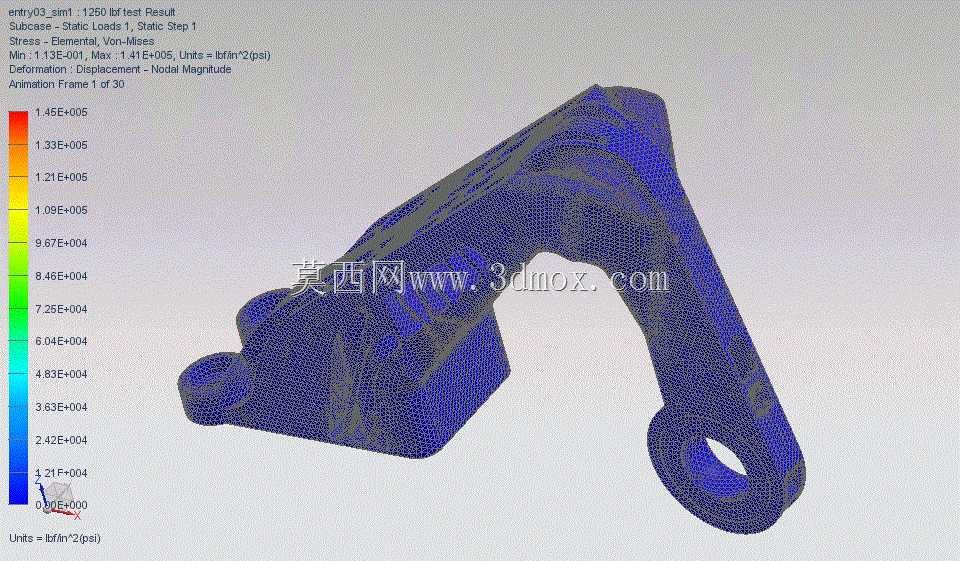

航空飞行器的承力连接件设计始终围绕减重与保载的核心平衡展开,这款轴承支架作为飞机起落架与机身衔接区域的关键传力部件,直接承担飞行过程中的交变载荷传递、起降冲击缓冲以及姿态调整时的力矩传导作用,在支线客机、通用航空飞行器的翼下承力结构、起落架支撑点位都有同类结构的应用场景。从实际工况出发,该支架需要同时承受垂向起降冲击载荷、水平方向气动阻力带来的剪切力,以及飞行姿态调整时产生的扭转力矩,常规实心铸钢支架虽然能满足强度要求,但过大的自重会直接降低飞行器的有效载荷占比,增加燃油消耗,因此拓扑优化后的镂空承力结构是这类航空承力件的主流设计方向。这款支架在设计阶段先通过拓扑优化算法划定了非承力区域的材料去除边界,在主传力路径上保留连续的变截面筋条结构,将传统块状实体的冗余材料全部剔除,在保证静强度、疲劳强度满足航空件标准的前提下,将整体自重较同载荷等级的实心支架降低近四成。安装边界上,支架一端采用同轴双孔耳片结构与机身承力框的铰接点位匹配,孔位同轴度公差控制在0.02mm以内,避免安装后出现附加装配应力;另一端的分叉式承力脚通过螺栓组与轴承座刚性连接,安装面的平面度公差不超过0.03mm,保证轴承装配后不会出现偏载,延长轴承的实际使用寿命。结构细节上,所有筋条与主体衔接位置都做了大圆角过渡处理,避免应力集中导致的疲劳裂纹萌生,镂空区域的开孔边缘也做了倒角去毛刺处理,既减少了飞行过程中的气动阻力,也避免了尖锐边缘在交变载荷下出现应力开裂。不同颜色的结构分区对应不同的材料选型,高载荷主承力区域采用高强度不锈钢材质,承受核心冲击与传力任务,次承力区域采用航空铝合金材质进一步降低自重,所有连接点位的螺栓孔都做了衬套预埋设计,方便后期维护时更换磨损衬套,无需整体更换支架,降低全生命周期的维护成本。在实际装机验证场景中,这类支架需要通过1.5倍额定载荷的静强度破坏试验、十万次起降循环的疲劳寿命试验,以及高低温环境下的形变测试,确保在高空低温、起降冲击等复杂工况下不会出现结构失效。设计过程中还充分考虑了加工工艺性,所有镂空结构的拔模角度都控制在3度以上,既适合采用金属3D打印一体成型,也可以通过精密铸造配合后期五轴加工完成量产,不同工艺路线下的结构形变余量都在设计阶段做了预留,避免加工后出现尺寸超差无法装配的问题。
