通用电气发动机轻量化支撑固定支架

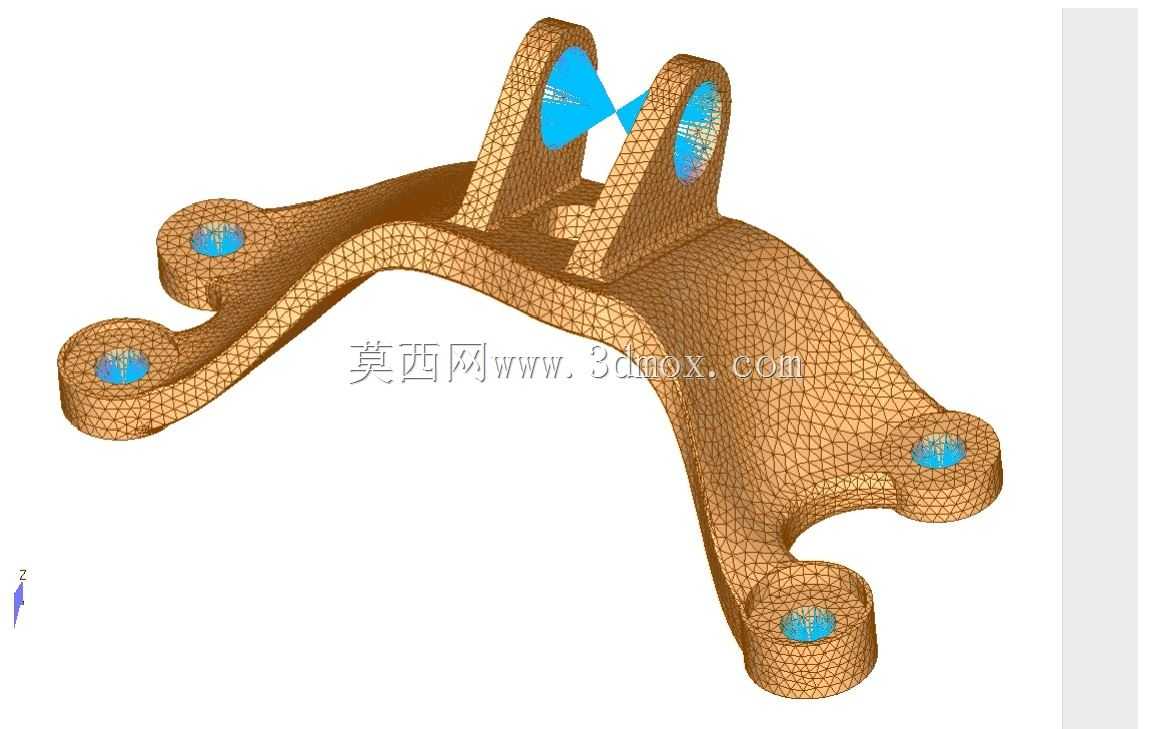

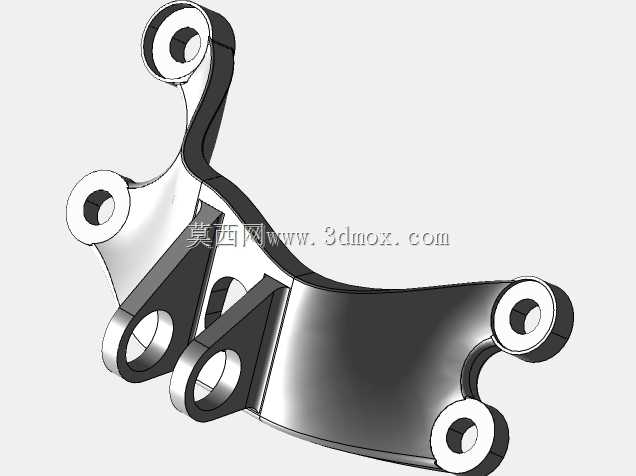

这款支架主要应用于通用电气系列航空及工业燃气发动机的外围辅件安装场景，承担发动机周边管路、传感组件以及附属电气模块的承载与定位功能，在发动机运行过程中需要持续承受整机振动带来的交变载荷，同时还要适配不同安装点位的空间避让需求，避免与发动机本体的管路、线束以及周边舱体结构发生干涉。从结构设计逻辑来看，这款支架采用了拓扑优化的设计思路，在保证各安装点位连接强度的前提下，去除了非承力区域的冗余材料，整体体积相比传统同载荷等级的实心铸造支架减少了八成以上，有效降低了发动机的整体自重，对于提升发动机推重比、降低运行能耗有实际的正向作用。支架整体采用弧形过渡的主承力梁结构，主臂的曲率完全贴合发动机外壳的安装曲面，五个分布在不同延伸臂末端的安装孔位，分别对应发动机缸体上的预设安装基点，每个安装孔位周边都做了局部加厚的网格加强处理，孔位内部预留了衬套安装空间，可适配不同规格的紧固螺栓，同时能分散螺栓预紧力带来的局部应力，避免长期使用后出现孔位开裂的问题。支架上部的两个对称凸耳结构，是核心的辅件挂载点位，两个凸耳的同轴度公差控制在0.02mm以内，可直接穿装销轴连接对应的附属组件，凸耳与主承力梁的衔接位置做了大圆角过渡，消除了应力集中的风险，能承受挂载组件在发动机振动工况下的多向冲击载荷。从安装边界来看，支架的整体外轮廓完全包络在发动机周边的预留安装空间内，各延伸臂的长度经过精准校核，安装后不会突出发动机的维护边界，日常检修时无需拆卸支架即可完成周边滤芯、传感器的更换作业，主承力梁的截面采用变厚度设计，靠近主安装点的位置厚度更大，向末端挂载点逐步平滑过渡，既保证了整体的抗弯刚度，又进一步压缩了不必要的材料占用。网格状的筋条布局沿着支架的应力传递路径分布，每一条筋条的走向都与载荷传导方向一致，没有多余的结构冗余，在承受垂直方向的冲击载荷时，筋条可将受力快速分散到各个安装基点，避免局部应力超过材料屈服强度，同时这种镂空的网格结构也有利于发动机运行时的空气流通，可带走部分支架传导的热量，降低热胀冷缩带来的装配应力影响。
