轻量化镂空式发动机固定支撑支架结构

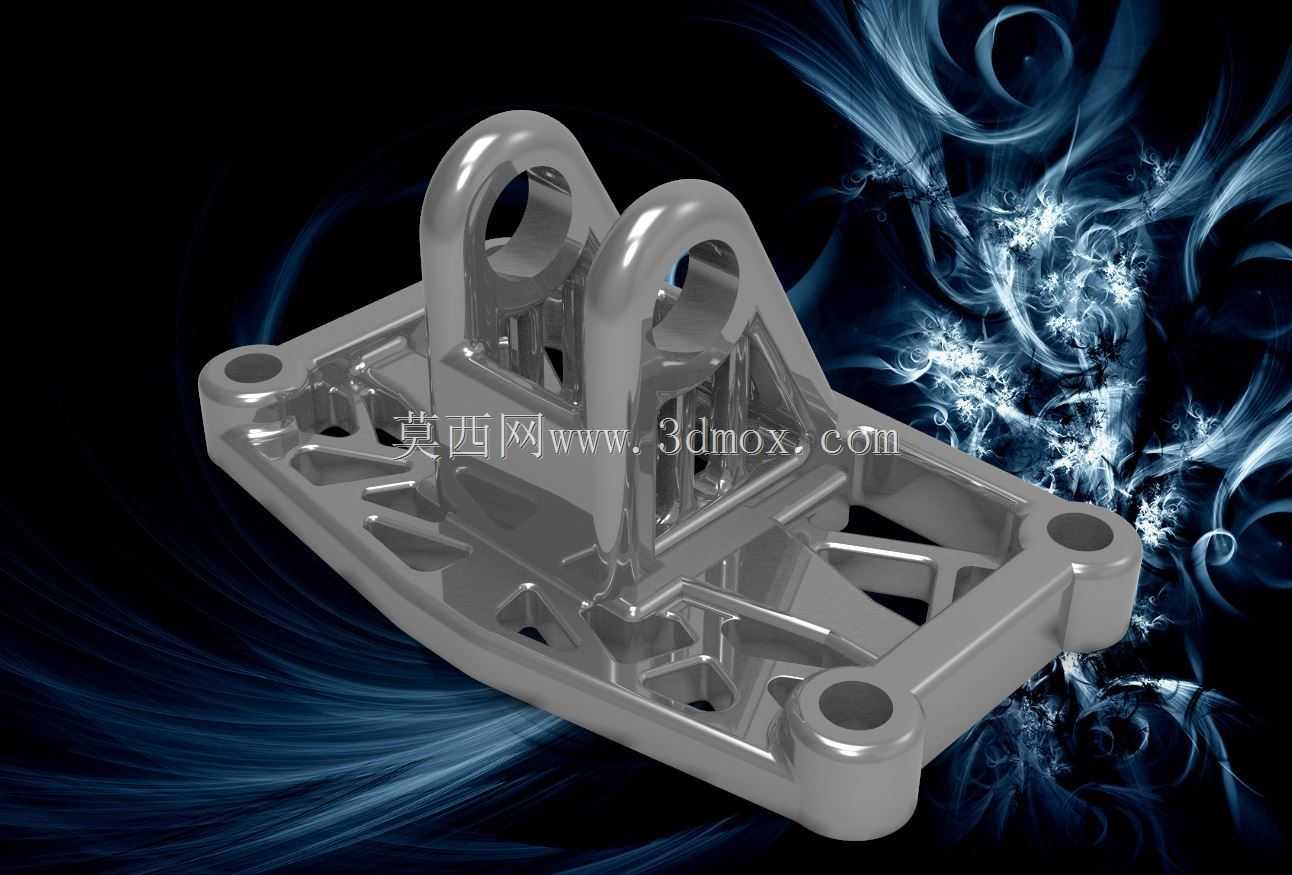

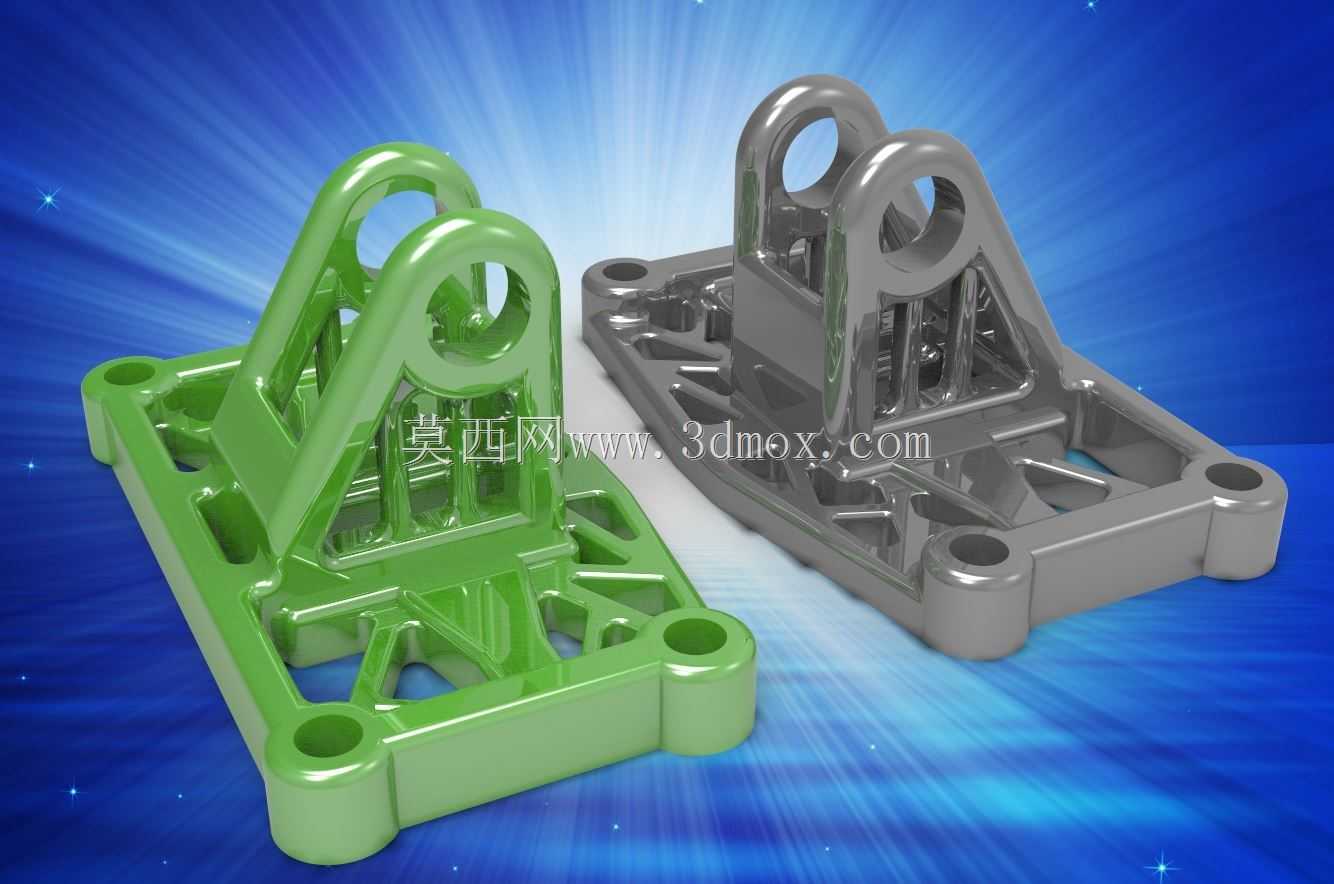

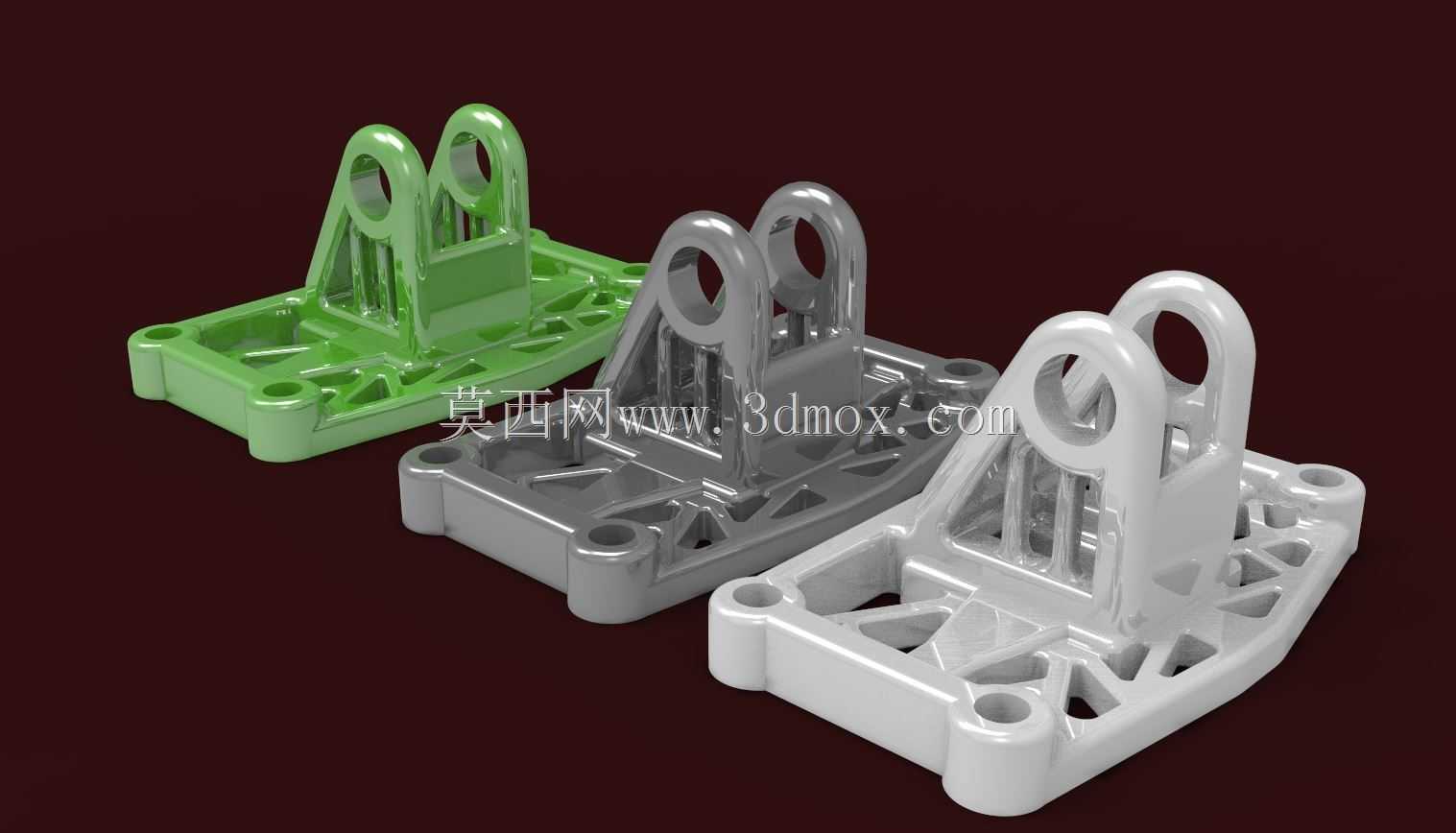

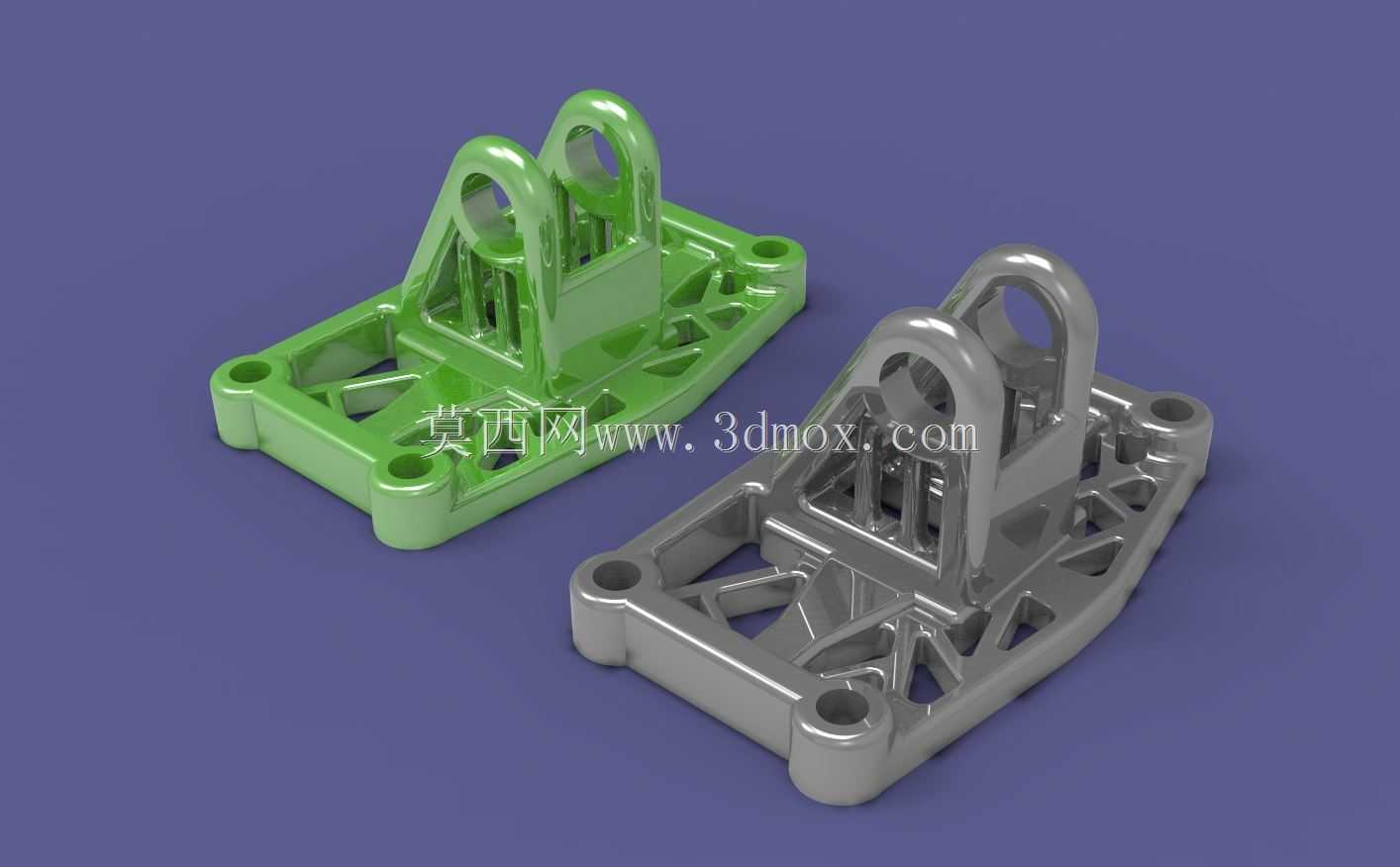

这款发动机支撑支架的设计核心围绕动力总成的安装固定需求展开，在车用动力舱、小型通用动力机组的安装场景中，这类构件承担着连接动力单元与机架主体的核心作用，既要传递发动机输出扭矩产生的反作用力，也要过滤动力运行过程中产生的高频振动，避免振动直接传递至机架引发整机共振问题。从结构布局来看，底座采用带围边的矩形框架设计，四个角位设置带沉孔的安装通孔，安装孔的孔位同轴度、端面平面度都做了对应公差约束，能够保证支架与安装基面的贴合度，避免装配后出现应力集中导致的支架变形。底座主体采用大面积镂空的筋格布局，并非为了造型刻意做的镂空处理，而是通过拓扑优化计算后去除非承载区域的材料，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低支架自身重量，减少动力总成的附加载荷，这对于对重量敏感的动力搭载场景尤为重要。支架上部的双吊耳式连接座采用对称布局，两个同轴的铰接孔用于穿装连接销轴，实现与发动机本体的铰接固定，铰接孔的内壁预留了衬套安装余量，能够适配不同规格的减震衬套，通过衬套的形变吸收发动机运行时的小幅振动，避免刚性连接带来的金属疲劳问题。吊耳与底座之间的过渡区域采用渐变式加强筋连接，筋条的走向完全匹配应力传递路径，从铰接孔位置沿载荷扩散方向延伸至底座框架的主梁上，没有多余的结构冗余，既避免了直角过渡带来的应力集中问题，也能让载荷均匀分散到整个底座框架上，不会出现局部应力过载导致的断裂风险。在安装边界的设计上，支架的整体外轮廓尺寸充分考虑了动力舱内的布置空间，底座的安装孔距适配通用小型动力机组的标准安装位，上部铰接点的高度经过匹配计算，能够保证发动机安装后保持水平姿态，输出轴的中心高与后续传动部件的输入轴中心高保持一致，避免出现轴系不对中引发的传动损耗、轴承过早磨损等问题。支架的壁厚设计也做了差异化处理，安装孔、铰接孔等受力集中的区域做了局部加厚，非承载的镂空区域壁厚适当减薄，在铸造或者机加工成型时，也能减少壁厚不均带来的成型缺陷，降低后续加工的余量需求。这类支架的结构设计逻辑完全围绕实际工况的载荷需求展开，没有多余的装饰性结构，每一处筋条、每一个孔位的设置都对应实际的装配或者承载需求，能够在满足长期使用强度要求的前提下，实现轻量化、易装配的设计目标，适配多类小型动力设备的安装固定需求。
