哈雷摩托TC头改装适配推杆连接构件

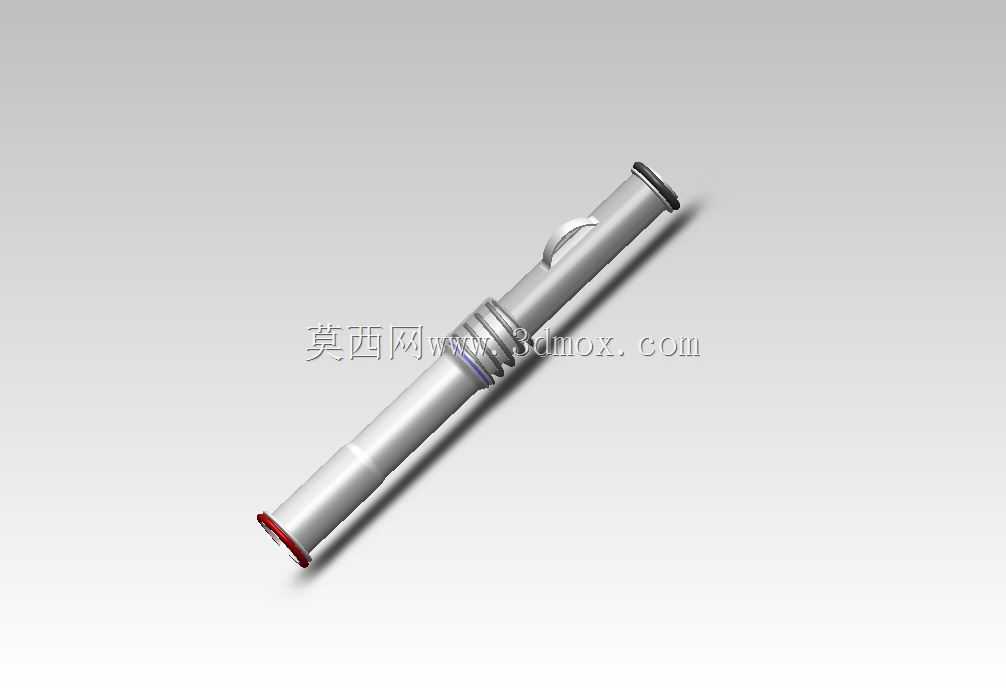

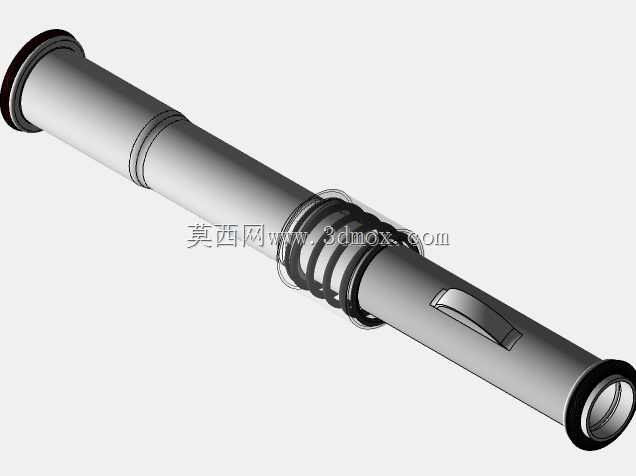

在大排量巡航摩托的动力改装场景中，不少玩家会选择将哈雷原厂TC系列缸头换装为其他型号发动机的缸头组件，以此获得不同的压缩比、进排气效率与动力输出特性，这类跨型号改装的核心难点，在于解决不同缸头与原厂气门推杆、挺柱结构的连接适配问题，避免出现推杆行程不匹配、安装同轴度偏差、运行中干涉磨损等故障。本次设计的转接构件，正是针对这一改装需求开发的专用连接部件，整体采用长轴类阶梯结构设计，主体为中空薄壁筒身，在保证结构强度的前提下尽可能降低构件自重，减少配气机构往复运动的惯量，降低高转速下的气门浮动风险。构件一端设置带密封环槽的连接端，用于与改装缸头的推杆安装座精准配合，密封槽可适配标准O型密封圈，阻断机油渗漏路径，避免改装后出现气门室盖漏油的常见问题；筒身中部设置多道环形加强筋，既可以提升长轴构件的抗弯刚度，避免推杆往复运动过程中出现挠曲变形，也能作为安装定位的基准面，方便装配时快速校准构件与挺柱、气门摇臂的同轴度，保证推杆传力路径始终保持直线，减少侧向分力带来的异常磨损。构件另一端设置与原厂挺柱适配的对接结构，尺寸完全匹配哈雷原厂TC系列发动机的挺柱安装接口，改装时无需对原厂曲轴箱、挺柱孔位进行二次加工，直接替换原有推杆组件即可完成装配，大幅降低改装的加工门槛与施工难度。设计过程中重点校核了构件的总长度与安装边界，确保改装后气门的最大升程、开启关闭正时与原厂设计值偏差控制在允许范围内，避免出现气门碰活塞、气门关闭不严导致的缸压不足问题；筒身表面预留的环形定位槽，可适配不同厚度的调整垫片，方便改装人员根据实际选用的缸头厚度、缸垫压缩量微调推杆有效长度，适配更多型号的改装缸头，覆盖更多改装方案的需求。构件的外径尺寸经过反复校核，安装后与周围的缸头散热片、缸体螺栓、机油道结构均保留足够的安全间隙，发动机运行过程中不会出现运动干涉，即使在发动机高负荷运转、构件受热膨胀的工况下，也不会与周边零部件发生剐蹭。表面处理采用硬质阳极氧化工艺，提升构件表面的耐磨性能与抗腐蚀能力，长期接触机油、承受往复冲击载荷的工况下也能保持稳定的尺寸精度，延长改装后配气机构的维护周期。
