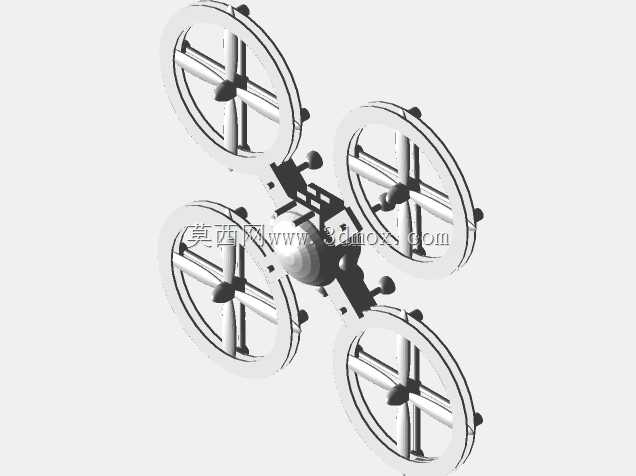

四旋翼涵道式蒂尔克无人飞行器结构设计

这款涵道式四旋翼飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常应用中可覆盖室内狭小空间巡检、建筑外立面近距勘测、轻量载荷短途投送等场景，相比常规开放式旋翼无人机，其外围的环形涵道结构能最大程度避免旋翼碰撞障碍物造成的设备损坏与人员剐蹭风险，适配人员密集区域、狭窄管道周边、建筑夹缝等常规无人机难以安全作业的环境。从功能特性来看，四个旋翼分别被独立环形涵道包裹，涵道内壁做了流线型过渡设计，既可以约束旋翼下洗气流的扩散路径，提升同等桨距下的升力转化效率，也能在发生侧向碰撞时通过涵道外圈的刚性结构承接冲击力，避免桨叶直接接触障碍物发生断裂。整机的中心舱段采用分层布局设计，上层预留飞控模块、定位模块的安装位，中层为电池仓，可根据续航需求适配不同容量的动力电芯，下层预留载荷挂载接口，可搭载轻量化摄像头、微型传感器或者小重量投送载荷，各舱段之间设置走线槽，避免动力线与信号线交叉干扰。设计过程中优先考虑了安装边界与维护便利性，四个涵道臂与中心舱采用快拆式连接结构，每个涵道臂的定位凸台与中心舱的定位槽做了公差配合设计，装配时无需额外调整即可保证四个旋翼的同轴度处于设计允许范围内，单个旋翼组件出现故障时可单独拆卸更换，无需拆解整机结构。涵道外圈采用圆弧过渡设计，无尖锐外凸结构，整机收纳时四个涵道臂可沿中心转轴向内折叠，折叠后整体外轮廓尺寸可缩小至展开状态的40%左右，方便放入便携收纳箱中运输。旋翼与涵道内壁之间预留了足够的安全间隙，避免飞行过程中桨叶形变剐蹭涵道壁产生振动，涵道壁上预留了若干减重孔，在保证结构刚性的前提下降低整机自重，提升续航表现。中心舱底部设计有起落支撑结构，支撑脚采用弹性材质，降落时可吸收冲击载荷，避免硬着陆对舱内电子元件造成冲击损伤，支撑脚的高度预留了足够的载荷安装空间，挂载小型摄像头时不会遮挡镜头视野。整机的重心设计严格控制在四个旋翼形成的几何中心垂线上，飞行过程中姿态调整的响应速度更快，抗侧风干扰能力更强，涵道结构本身也能对侧向气流起到一定的整流作用，提升低空紊流环境下的飞行稳定性。
