可3D打印小型RC气垫飞行器结构设计

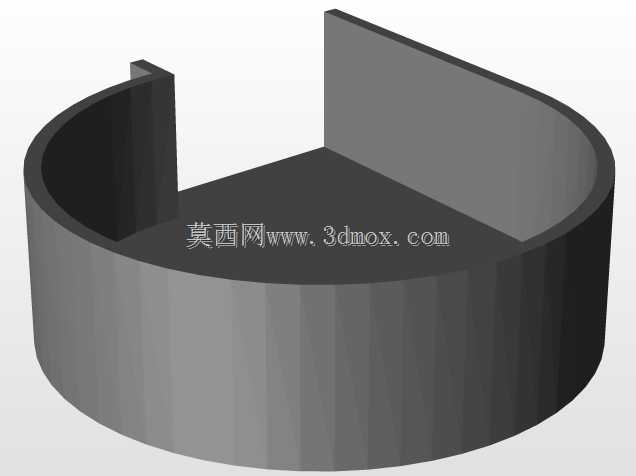

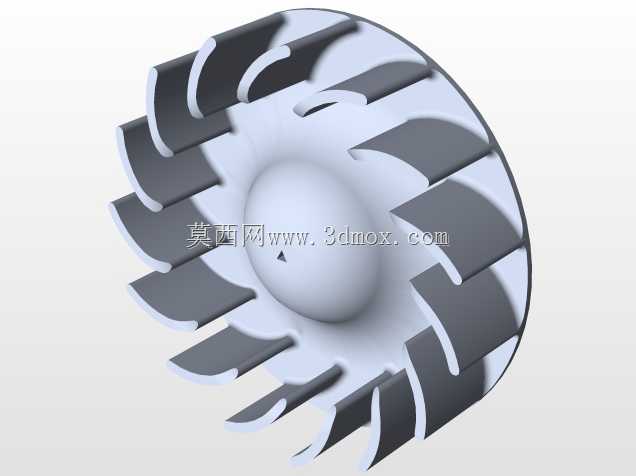

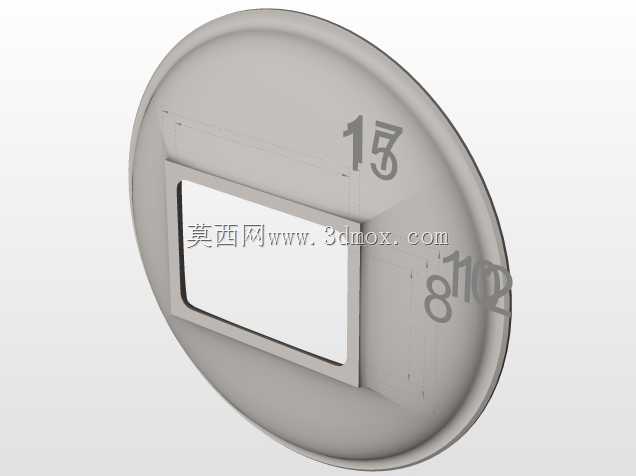

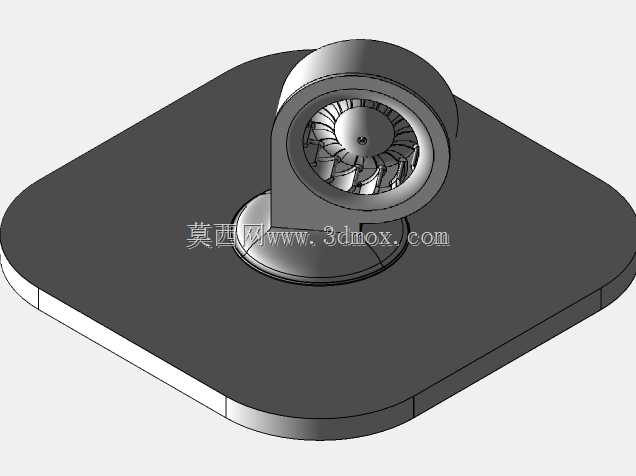

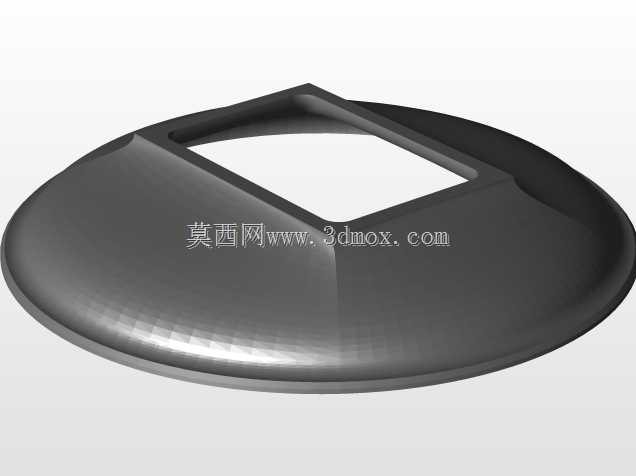

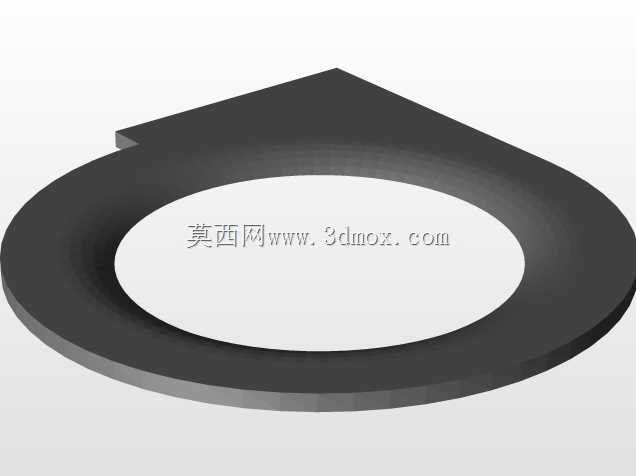

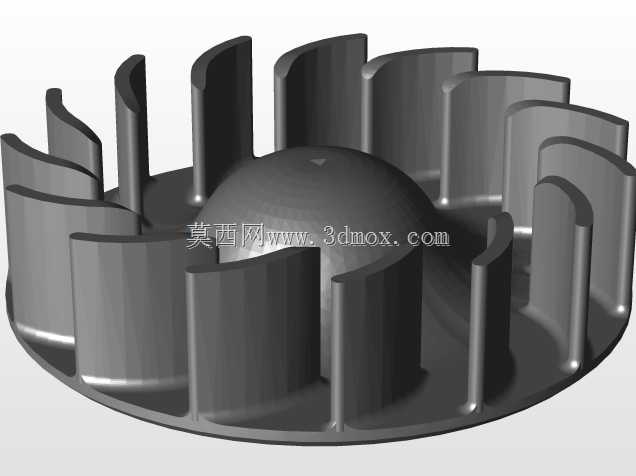

这款小型RC气垫飞行器的设计，核心面向航模爱好者的DIY制作与小型低空验证场景，可用于室内外小范围的低空飞行体验、简易气动布局验证，也能作为青少年科创教育的实操载体，帮助理解气垫效应与涵道推进的基础原理。从功能特性来看，它依靠单组涵道风扇同时提供垫升推力与前进转向的动力来源，底部的方形圆角承托板作为气垫围壁的承载基础，边缘做了圆弧过渡处理，避免尖锐边角在气垫形成过程中产生气流紊乱，同时降低落地剐蹭带来的结构损伤。涵道单元采用居中偏置的安装布局，既可以让垫升气流均匀分布在底板下方形成稳定气膜，也能通过调整涵道出气方向的微小偏转实现行进转向，不需要额外设置多组动力单元，大幅简化了整体结构。设计思路上全程围绕3D打印的工艺特性做适配，所有壁厚均控制在1.2-2mm区间，既保证FDM打印过程中不会出现薄壁翘曲、填充不足的问题，也能将整体重量控制在合理范围，匹配小功率动力单元的推力输出。安装边界方面，底板的长宽尺寸控制在150mm见方以内，涵道单元的最大外径不超过60mm，整体组装完成后的高度不超过70mm，预留的电机安装位适配外径20mm以内的3-5V直流有刷电机，电池仓位置设置在涵道单元正下方的底板中心区域，可容纳单节18650锂电池或者更小规格的锂聚合物电池，重心恰好落在整体几何中心位置，保证悬停与行进过程中的姿态稳定。结构连接上全部采用卡扣加少量胶水辅助固定的方式，不需要额外嵌入金属紧固件，打印完成后去除支撑即可快速完成组装，涵道内部的叶片做了等距螺旋排布，叶片前缘做了小角度倒角，降低气流通过时的紊流噪音，同时提升推力转化效率。底板下方的边缘预留了1mm高度的柔性围裙安装槽，使用者可根据实际使用场景粘贴薄塑料膜或者无纺布作为围裙，进一步提升气垫的密封效果，降低在不平整地面行驶时的气流泄漏量。涵道与底板的连接座做了十字加强筋结构，在减轻整体重量的同时，能够承受电机高速运转带来的振动，避免长时间使用后连接位置出现疲劳断裂。整体结构没有复杂的曲面倒扣，所有打印部位的支撑都可以轻松去除，不需要做额外的后处理打磨就能保证装配精度，对于入门级的3D打印爱好者来说，不需要复杂的调参就能顺利完成打印制作。
