小型四旋翼飞行器桨叶防护结构设计

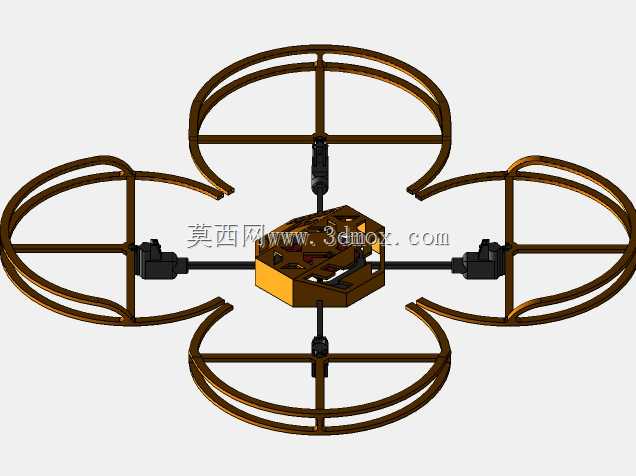

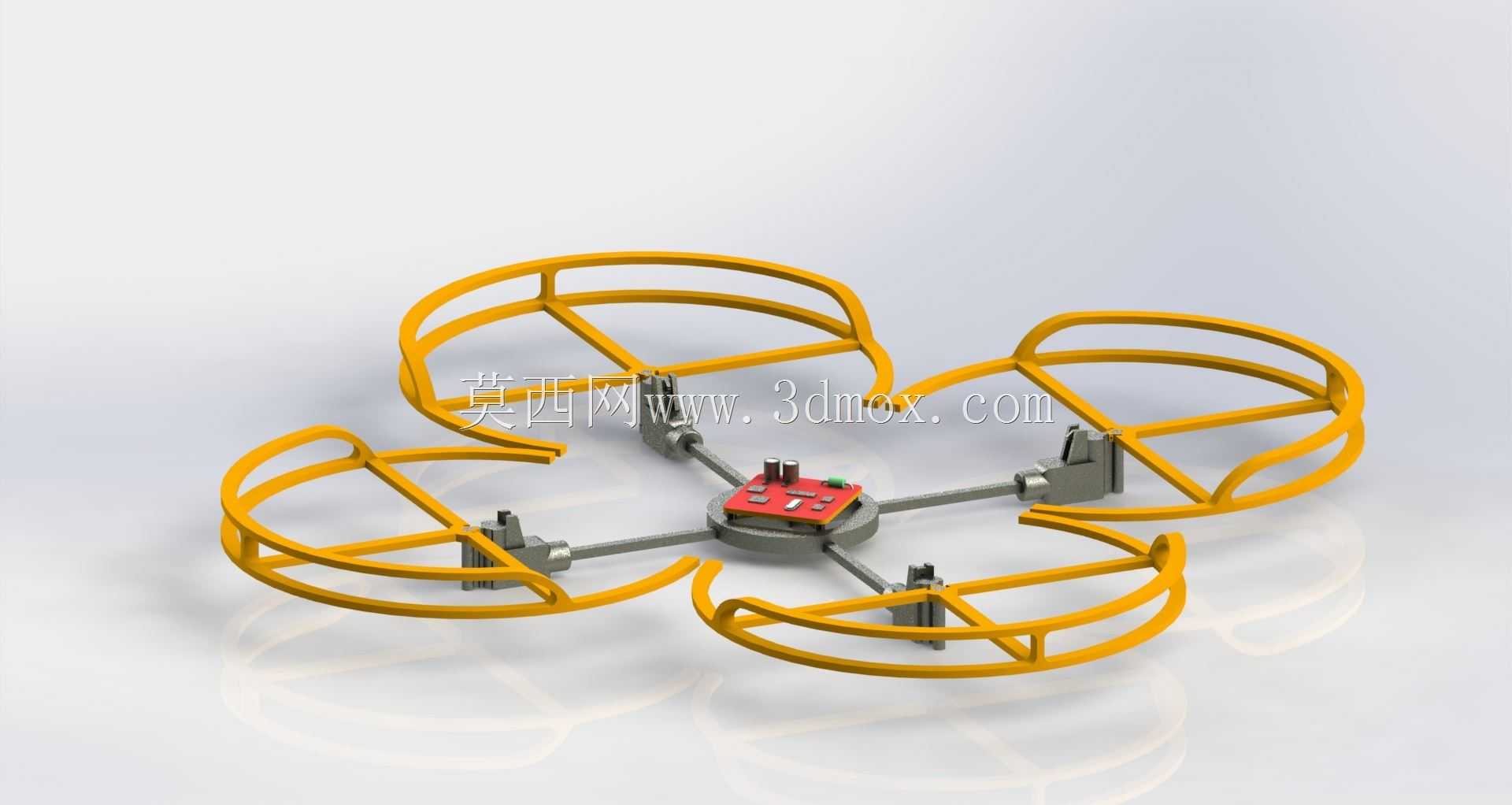

这款四旋翼护罩主要面向小型消费级航模及入门级航拍飞行器的改装、维修场景，在室内飞行、新手练习、近人作业等场景下，能有效避免高速旋转的桨叶直接碰撞障碍物、操作人员或周边物体，既降低桨叶受撞击断裂、变形的概率，也能减少桨叶剐蹭带来的人身伤害风险。从结构设计来看，护罩采用环形全包覆式轮廓，四个独立护圈分别对应四组旋翼的旋转范围，护圈之间通过十字形连接臂与中心机架安装位集成，无需额外设计复杂的连接支架，安装时可直接对应机臂末端的电机座定位，适配轴距在120mm-150mm区间的小型X型布局四旋翼机架，护圈内侧与桨叶尖端预留3-5mm安全间隙，既不会干涉桨叶正常旋转产生的下洗气流，也能在发生侧向碰撞时第一时间承接冲击力，避免外力直接传递到电机轴或机臂结构。设计过程中重点考量了轻量化需求，护圈采用镂空筋条结构替代整圈实心壁面，单组护罩整体重量控制在8g以内，不会给飞行器带来过多的负载负担，避免因额外配重导致续航缩水、飞行姿态响应滞后的问题；同时筋条布局沿碰撞受力方向做了加强处理，环形主圈采用双层弧面结构，相比单层薄壁结构抗冲击韧性提升40%以上，日常练习中的轻微碰撞、剐蹭不会出现护圈断裂、变形的情况。针对3D打印加工的适配性，护罩整体做了无支撑优化设计，所有悬空结构的倾斜角度均大于45度，采用FDM工艺打印时无需添加额外支撑，打印完成后仅需简单去除毛边即可直接装配，降低了自制加工的门槛。护罩的中心安装座预留了对应标准电机座的安装孔位，孔位间距适配12mm、16mm两种常见的小型电机安装规格，用户可根据自身机架的电机座尺寸选择对应孔位安装，无需二次打孔修改；连接臂的截面做了流线型修型，能够减少飞行过程中连接臂产生的空气阻力，降低风阻对飞行稳定性的影响。在实际使用场景中，加装该护罩后的小型四旋翼可在狭小的室内空间完成基础飞行动作练习，即使操作失误撞向墙面、家具，护罩也能先于桨叶和机架接触碰撞面，吸收大部分冲击能量，大幅降低新手练习时的设备损耗率；在开展近人航拍、教学演示等活动时，护罩的物理隔离作用也能消除桨叶外露带来的安全隐患，提升低空近人作业的安全性。需要注意的是，该护罩的防护能力针对的是低速飞行状态下的轻微碰撞，高速撞击硬质物体时仍可能出现结构损坏，因此并不适合大载重、高航速的穿越机类飞行器使用，其设计定位就是入门练习、室内休闲飞行场景下的防护配件，在保证防护效果的前提下尽可能压缩自身重量，平衡防护性能与飞行负载之间的矛盾。
