喷气式发动机轻量化安装支架结构设计

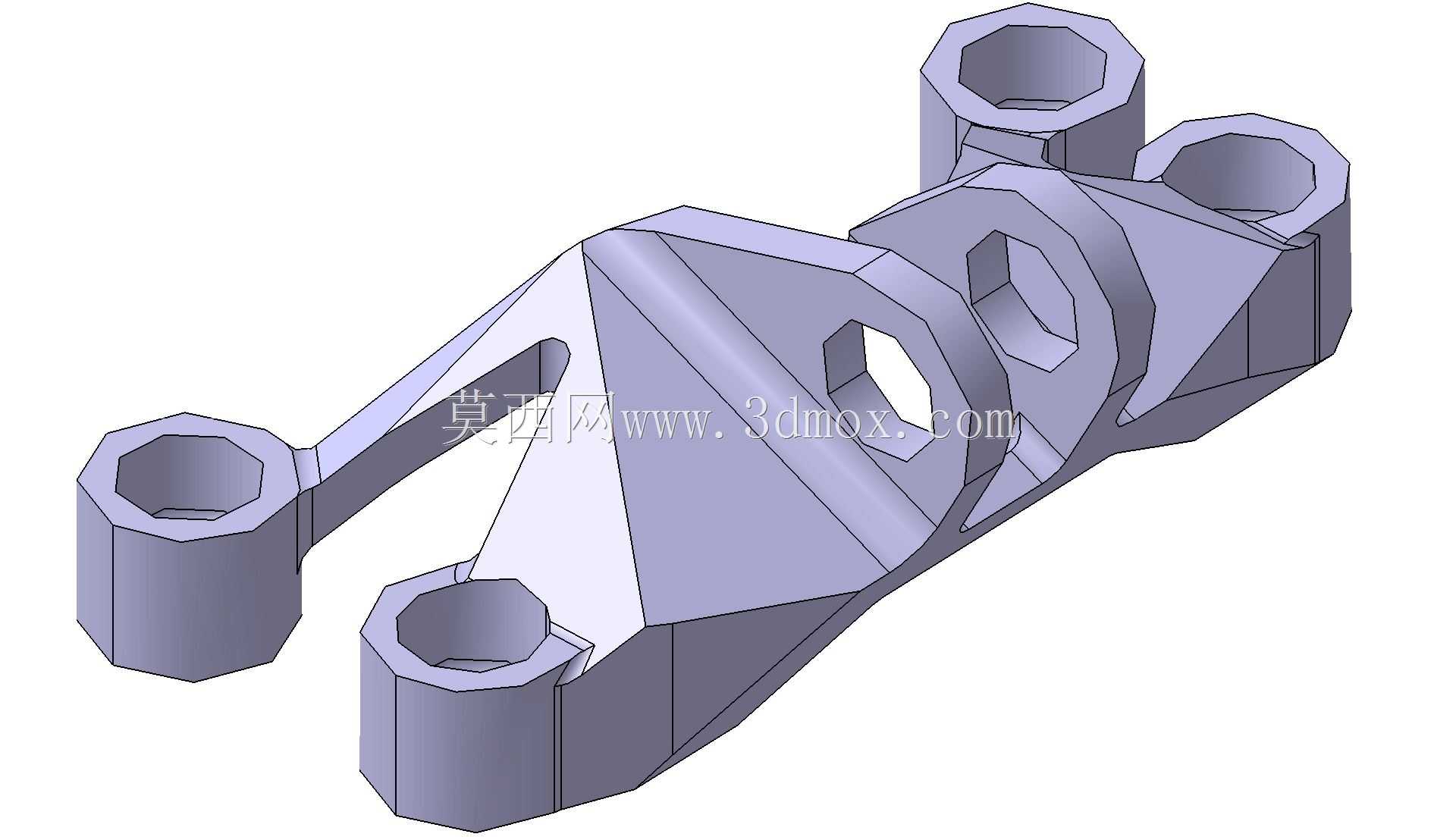

这款支架是喷气式发动机配套的安装承载构件，主要用于航空动力系统中发动机本体与机身安装段的连接固定，承担发动机工作过程中的静载荷传递、振动缓冲以及工况波动下的载荷分流作用，在航空动力总成的安装体系中属于核心承载连接件。从结构设计逻辑来看，该支架采用了拓扑优化后的镂空构型，在保证各安装点位连接刚度的前提下，去除了非承载区域的冗余材料，整体质量较传统实体支架减少75%，能够有效降低航空设备的自重负载，提升动力系统的推重比表现。支架上分布的多个带孔凸台均为安装定位点位，每个凸台的内孔尺寸与配套紧固件规格匹配，凸台根部做了渐变加厚的过渡处理，避免应力集中导致的疲劳断裂问题，相邻凸台之间的连接筋板采用变截面设计，根据载荷传递路径调整筋板厚度，主承载路径上的筋板厚度更大，次要承载区域的筋板做了收窄处理，兼顾刚度与轻量化需求。在实际安装场景中，该支架的安装边界需要匹配发动机壳体上的对应安装座，各安装孔的位置度公差控制在较高精度等级，保证装配后支架与发动机、机身连接段的同轴度，避免装配应力残留。支架中部的大尺寸轴孔用于与发动机主安装节配合，承担主要的径向与轴向载荷，周围分布的四个边角安装孔用于辅助固定，分散主安装点的载荷峰值，在发动机启停、工况切换产生冲击载荷时，多点位的连接结构能够将载荷均匀传递到机身连接结构上，避免局部应力过大。外形设计上，支架的外轮廓做了圆弧过渡处理，没有尖锐棱角，既能够减少气动阻力，也能避免应力集中点的产生，所有镂空区域的边缘都做了倒角处理，消除加工过程中产生的微裂纹隐患，提升构件的疲劳寿命。在航空动力系统的实际运行中，这类支架需要承受高低温交变环境、持续振动载荷以及瞬时冲击载荷，因此结构设计时在各连接点位都做了刚度匹配设计，保证支架的固有频率避开发动机的常用工作振动频率区间，避免发生共振问题。
