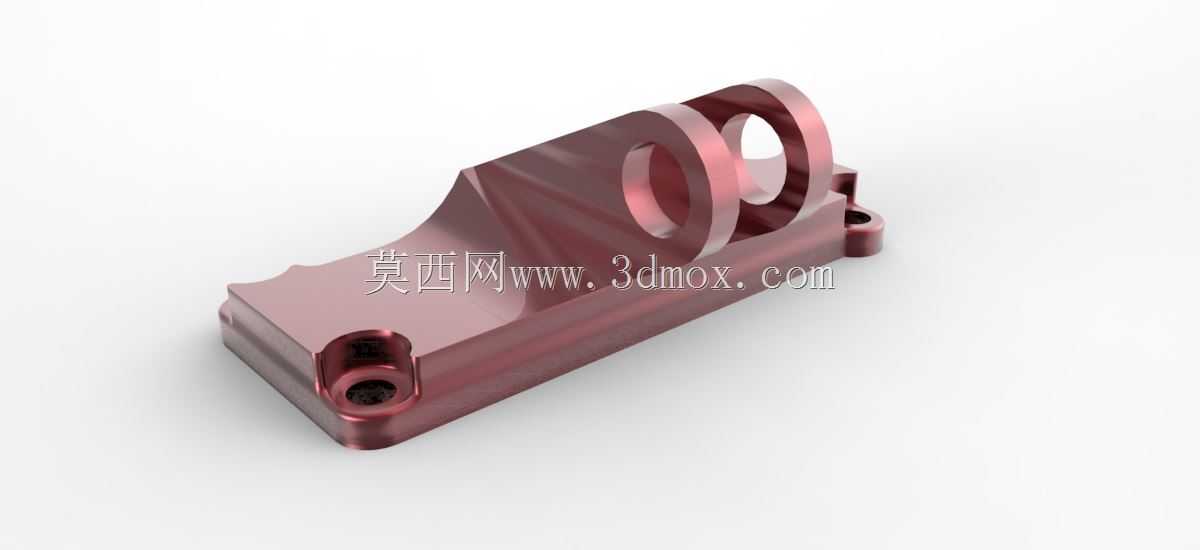

通用电气类双环铰接式机械连接支座

该构件属于工业设备中常用的铰接支撑类连接件，主要应用在需要实现小角度摆动传动、部件相对位移补偿的设备工位中，常见于通用电气设备的内部传动链路、自动化产线的摆臂连接端、小型机电设备的动力输出支撑位置，承担载荷传递、运动限位、部件铰接定位的核心作用。从结构设计逻辑来看，构件主体采用一体化铣削成型的基座设计，底部设置两处带沉孔的安装固定位，沉孔深度适配常规内六角圆柱头螺钉的安装尺寸，安装时螺钉头可完全沉入沉孔内，避免突出的螺钉头干涉周边运动部件的运行轨迹，基座底面做平面度公差管控，安装贴合面的平面度控制在0.02mm以内，保证安装后不会出现翘曲、应力集中的问题。上部的双同轴环孔结构是核心功能区域，两环孔的同轴度公差严格控制在0.015mm范围内，孔内壁预留了衬套安装余量，实际装配时可根据工况需求选配铜基自润滑衬套或者滚针轴承，适配不同转速、载荷的铰接需求，双环结构相比单环铰接设计，可大幅提升铰接部位的抗倾覆力矩能力，在承受侧向载荷时不会出现轴瓦偏磨、铰接轴变形的问题。基座与上部环孔之间采用渐变式加强筋过渡，筋板厚度从基座处的8mm逐步过渡到环孔连接处的5mm，在保证整体结构强度的前提下，通过拓扑优化去除了非受力区域的冗余材料，相比同载荷等级的实心支座重量降低近六成，既减少了原材料消耗，也降低了构件自身的运动惯量，适配需要快速往复摆动的工况。从安装边界来看，构件整体长度控制在120mm区间，宽度方向最大尺寸为48mm，上部环孔的中心高度距离安装底面为36mm，安装孔的中心距为72mm，适配M6规格的安装螺钉，铰接孔的公称直径为20mm，可直接适配同直径的标准铰接销轴，不需要额外做孔位二次加工。在实际选型应用中，该构件可直接替换同安装尺寸的铸造类铰接支座，一体化加工的结构不存在铸造件常见的砂眼、缩松缺陷，长期承受交变载荷时不会出现根部断裂的问题，表面做阳极氧化处理后，可适应潮湿、多粉尘的工业现场环境，不需要额外做表面防腐防护。设计过程中重点校核了铰接部位的接触应力、基座安装位的挤压应力、筋板过渡区域的疲劳强度，在额定1200N的径向载荷下，整体最大变形量不超过0.03mm，完全满足通用工业设备的长期运行精度要求，双环孔的端面还预留了挡圈安装槽，可通过轴用挡圈限制铰接销轴的轴向窜动，不需要额外设计轴向定位结构，简化了整体装配流程。
