轻量化拓扑优化发动机悬置支架结构

该支架作为动力总成与车架/副车架之间的核心连接承载件，主要应用于乘用车、轻型商用车的动力总成悬置系统中，承担发动机工作过程中的自重承载、扭矩反力传递以及路面激励隔振的衔接作用，是动力总成安装边界上不可或缺的受力结构件。

从实际使用场景来看，这类支架需要同时应对多维度的载荷输入：一方面要承受发动机自身重力带来的垂向静载荷，以及急加速、急减速工况下动力总成输出扭矩带来的纵向、横向反作用力，还要过滤动力总成运转时产生的高频振动向车架传递，同时在车辆经过颠簸路面时，承受来自悬架传递的冲击载荷，避免动力总成出现过大位移与周边部件发生干涉。

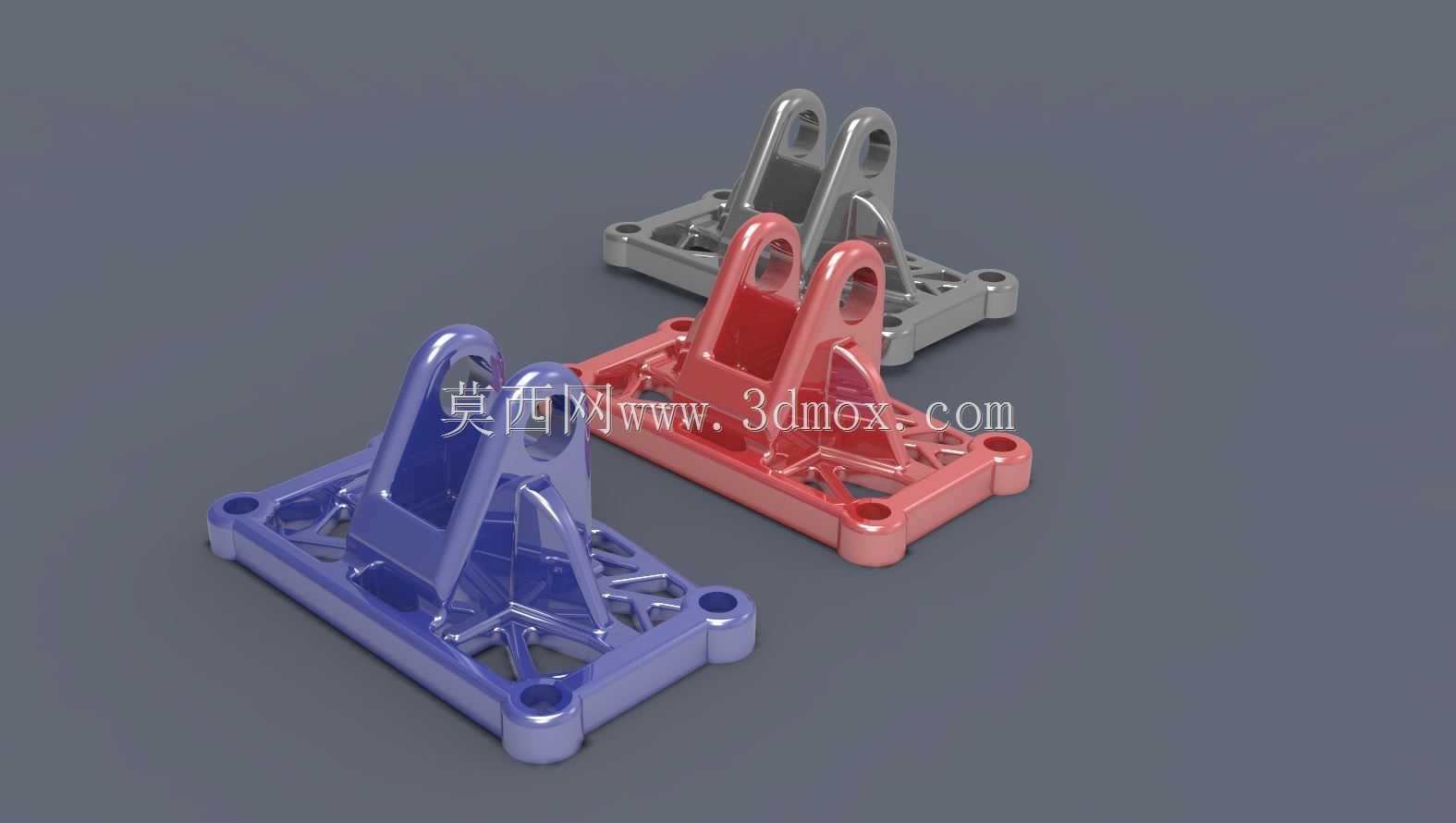

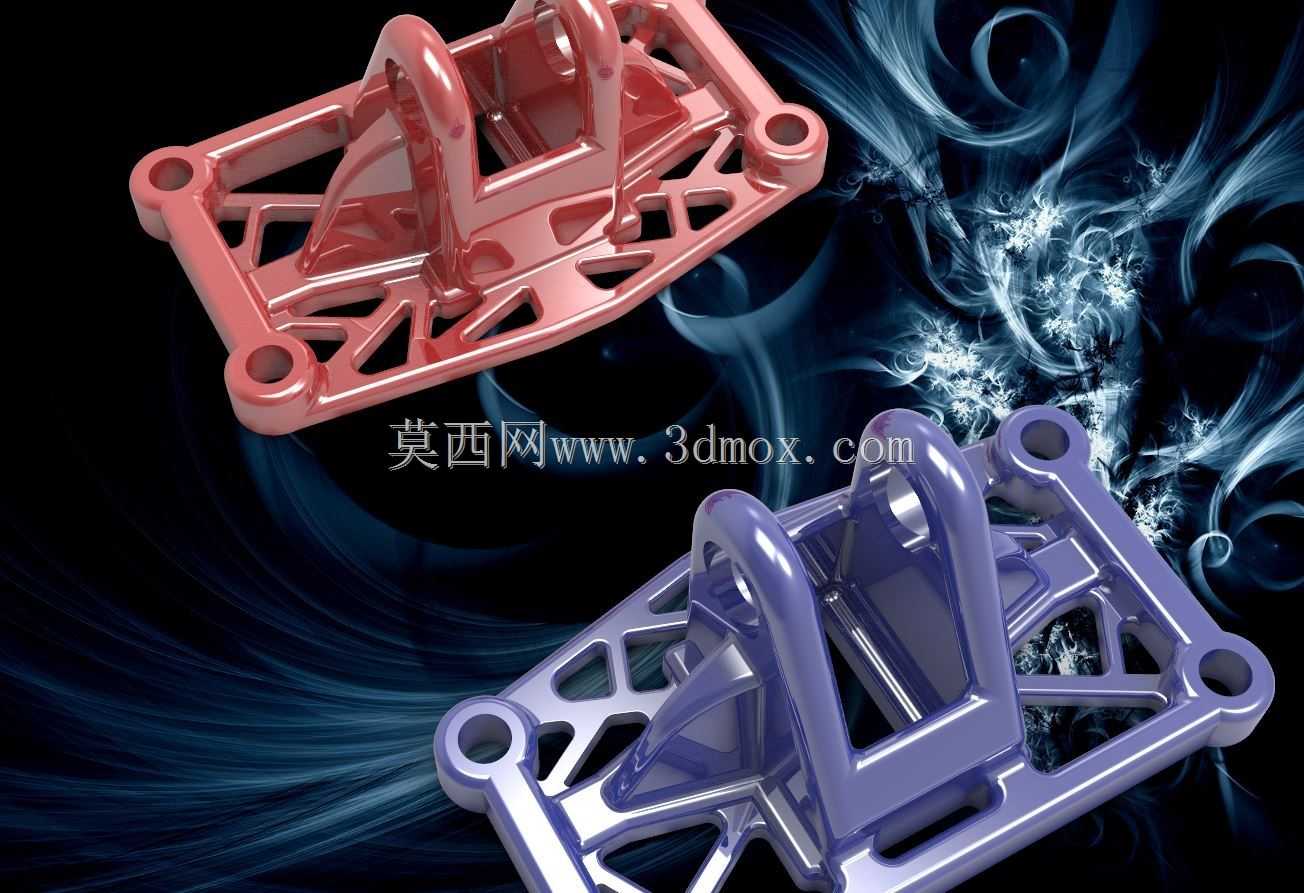

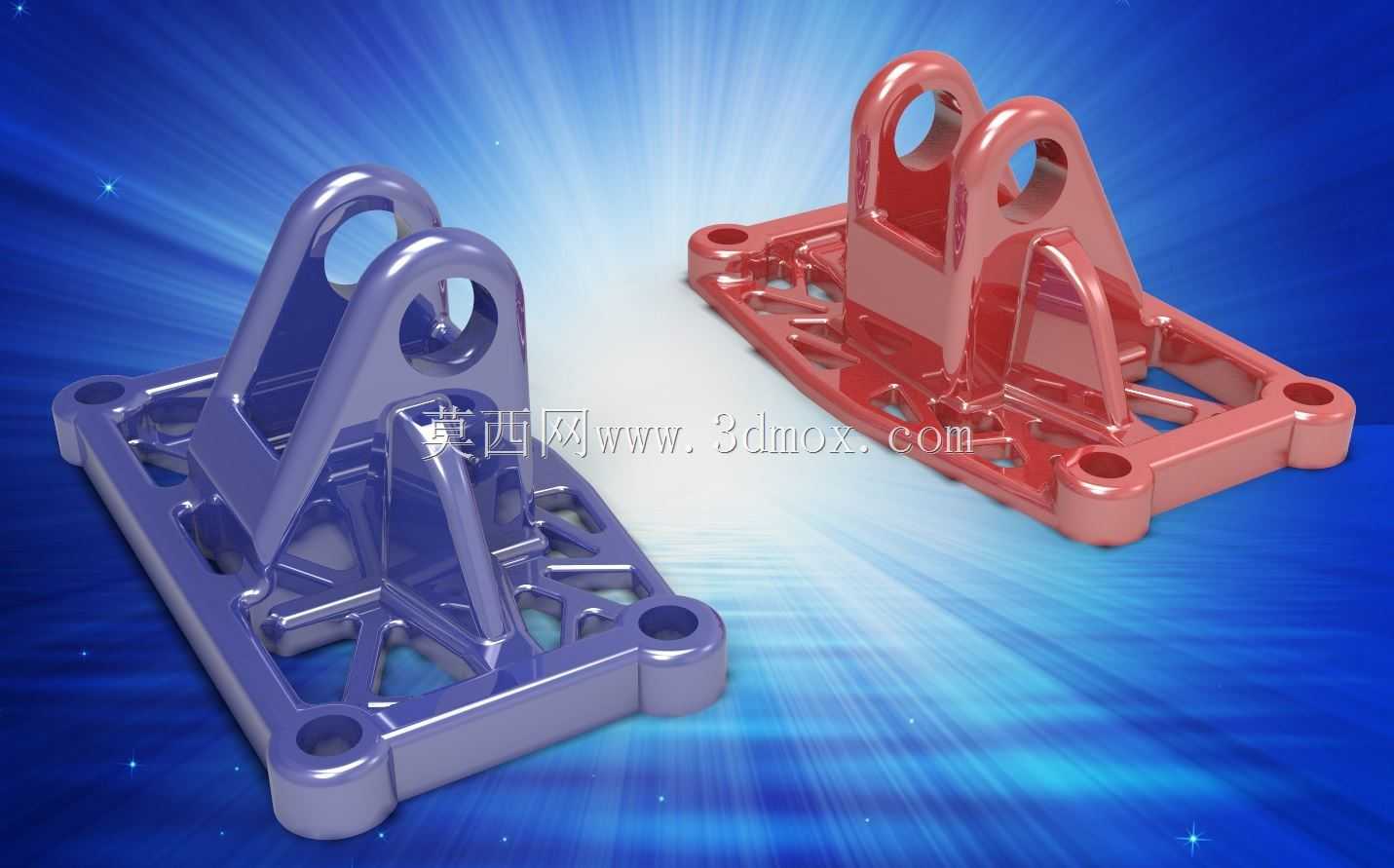

设计过程中优先采用了拓扑优化的思路，在保证安装点刚度、整体结构强度满足载荷要求的前提下，对非主要传力路径的区域做了镂空减重处理，底座区域的筋条完全沿着主应力迹线布置，既避免了多余材料的堆砌实现轻量化，也不会出现应力集中导致的结构失效风险。上部的双耳铰接结构是与悬置软垫或者动力总成吊点连接的核心部位，两个同轴的安装孔做了加厚凸台处理，保证铰接部位的挤压强度与同轴度公差，避免长期交变载荷下出现孔位变形、松旷的问题。

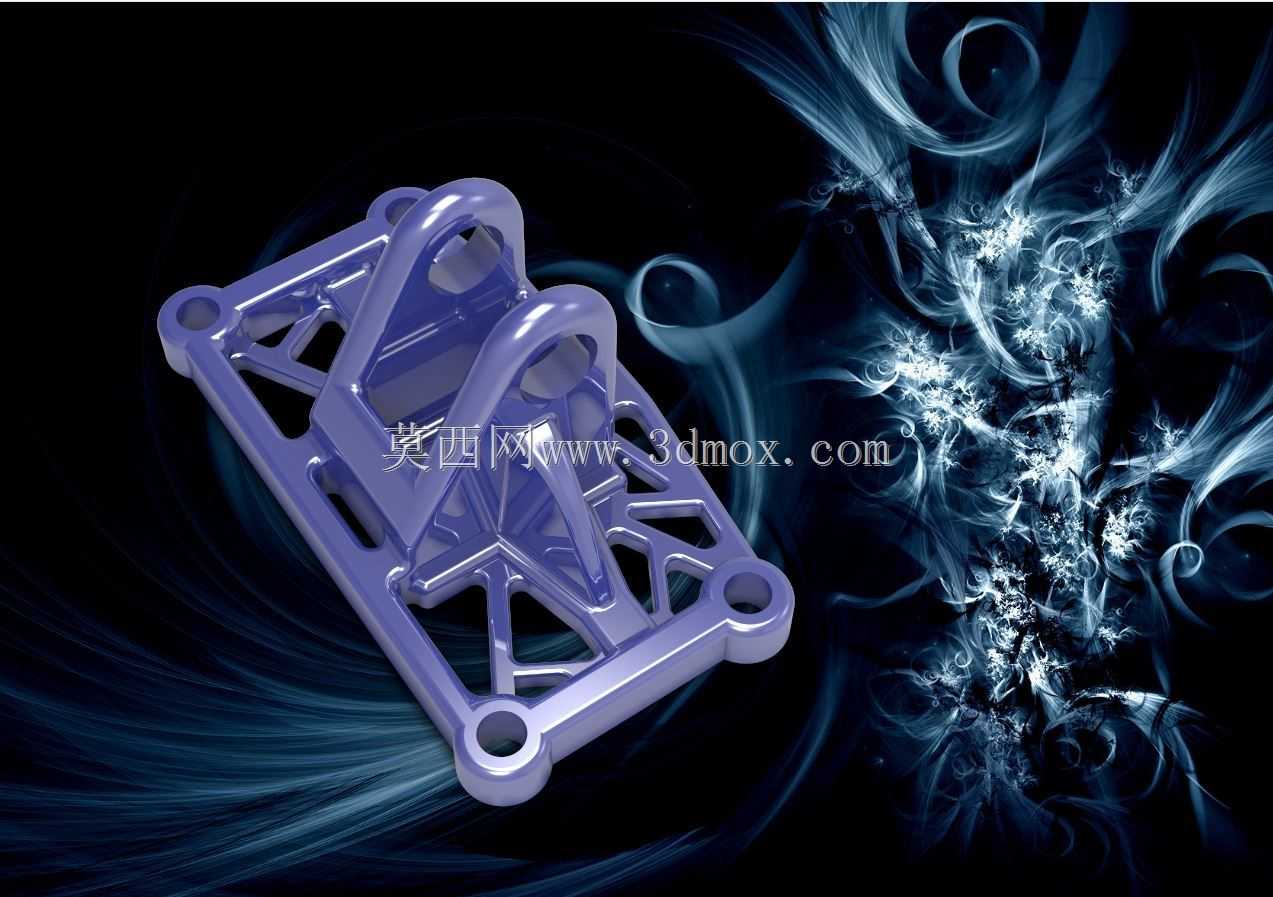

底座上的四个安装孔分布在矩形底座的四个角点位置，安装孔周边做了局部加厚的沉台设计，既可以保证螺栓连接的压紧面平面度要求，也能提升安装点的局部刚度，安装时螺栓穿过孔位将支架固定在车架或者副车架的对应安装平面上，安装边界的孔位间距完全匹配主流小排量动力总成的悬置布置尺寸，不需要额外改动安装点即可适配同系列不同调校版本的动力总成。

整体结构采用一体化铸造成型的工艺思路，所有的棱边都做了圆角过渡处理，避免铸造过程中出现应力集中、冷隔等工艺缺陷，同时镂空的筋条结构也能降低铸造过程中的壁厚差，减少铸件缩松、变形的概率，提升成品率。支架的整体高度控制在常规悬置支架的常用尺寸区间内，不会与周边的管线、冷却系统部件发生空间干涉，上部铰接孔的轴线高度匹配动力总成悬置点的布置高度，保证悬置软垫的安装角度处于最优的隔振工作区间，避免悬置承受额外的剪切载荷，延长悬置软垫的使用寿命。

在受力特性上，该结构的垂向刚度、侧向刚度都经过针对性匹配，既不会因为刚度过低导致动力总成位移过大，也不会因为刚度过高导致振动传递率上升影响整车NVH表现，筋条的走向同时覆盖了垂向、纵向、横向三个维度的主传力路径，在极限载荷工况下，应力分布均匀，不会出现局部应力超过材料屈服强度的情况，满足整车全生命周期的使用强度要求。
