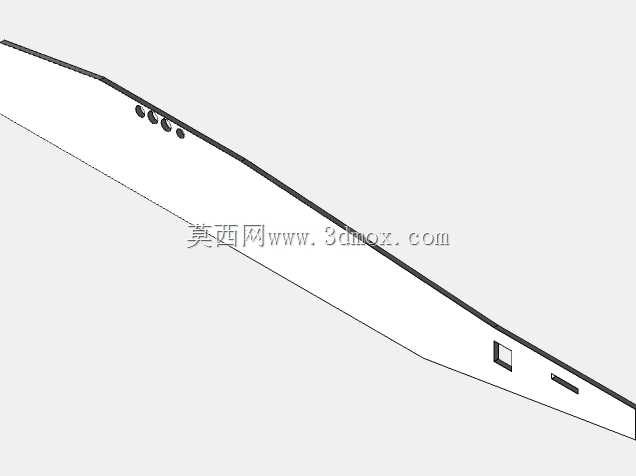

无人机机身侧部结构承载侧板

该侧板作为多旋翼无人机机身侧部的核心承载结构件，在实际作业场景中承担着多重功能，既需要为机身内部的飞控模块、电调、电池组件提供侧向防护，避免飞行过程中飞溅的砂石、雨滴直接冲击内部精密电子元件，同时也要作为机臂连接座的侧向安装基准，传递机臂升力产生的局部载荷，保证机身框架的整体刚度一致性。从设计思路来看，该侧板采用了一体化薄壁构型，整体沿机身纵向呈流线型收窄，边缘做了圆弧过渡处理，能够有效降低飞行过程中的侧向风阻，减少紊流对飞行姿态稳定性的干扰。板体上预留的多组圆形开孔，是为机载状态指示灯、散热通风通道预留的安装位，开孔位置经过重心配平核算，不会因为局部开孔削弱板体的整体抗弯强度，同时能引导机身内部的气流形成定向流通通道，带走电调、电池工作产生的积热，避免密闭舱内温度过高影响电子元件工作稳定性。板体下部预留的方形与长条形安装槽，分别对应外置接口模块、侧方定位传感器的安装定位，槽位周边做了局部加厚处理，能够抵消接口插拔、传感器安装过程中产生的局部应力，避免长期使用后板体出现微变形导致的安装对位偏差。在安装边界设计上，该侧板的内侧设置有三组定位凸台，与机身内部的横向加强筋卡槽完全匹配，安装时不需要额外做对位调整，凸台的高度公差控制在0.1mm以内，能够保证侧板安装后与机身主框架的贴合度，避免出现装配间隙导致的飞行异响。板体整体采用轻量化设计思路，在保证结构强度满足1.5倍最大起飞重量载荷要求的前提下，尽可能削减非受力区域的材料厚度，有效降低机身整体自重，提升无人机的有效载荷能力与续航表现。在实际应用中，该侧板适配的机型可用于航拍测绘、电力巡检、农林植保等多种作业场景，其结构强度能够适应小雨、低风沙等复杂户外作业环境，板体表面的哑光处理也能避免阳光反射对机载视觉传感器造成的光线干扰。
