新型空空导弹原型三维结构设计

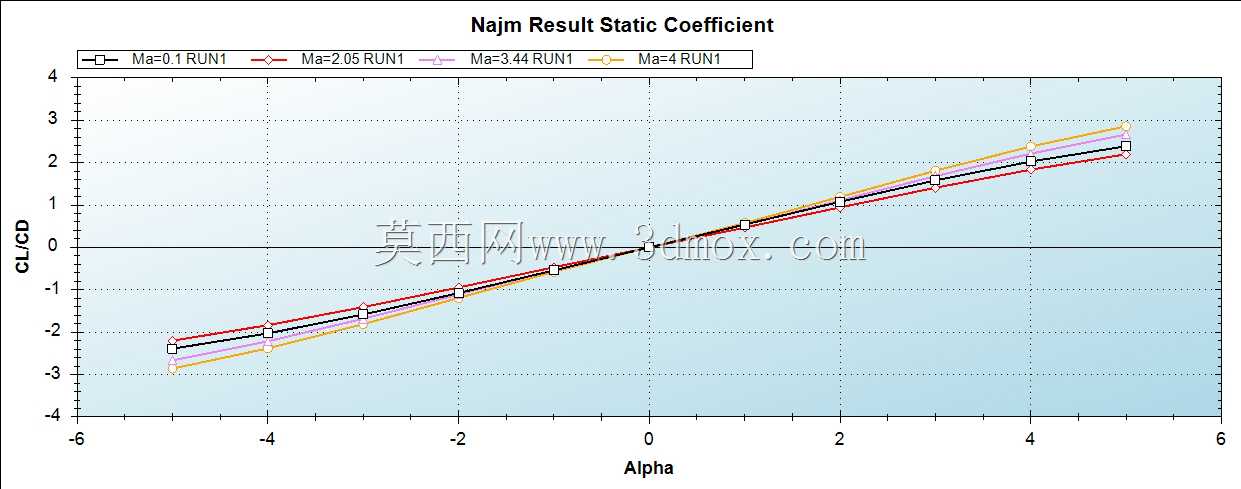

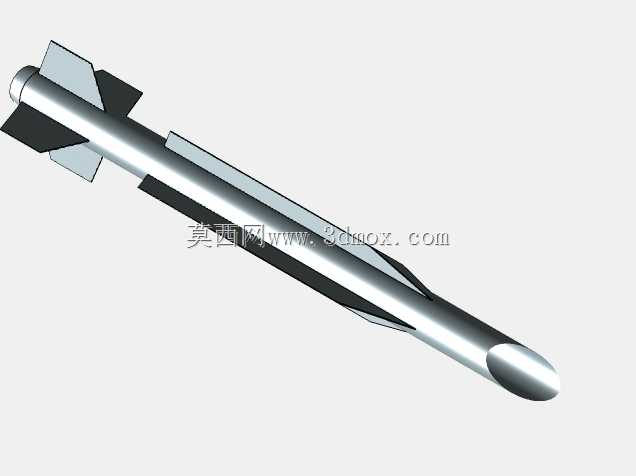

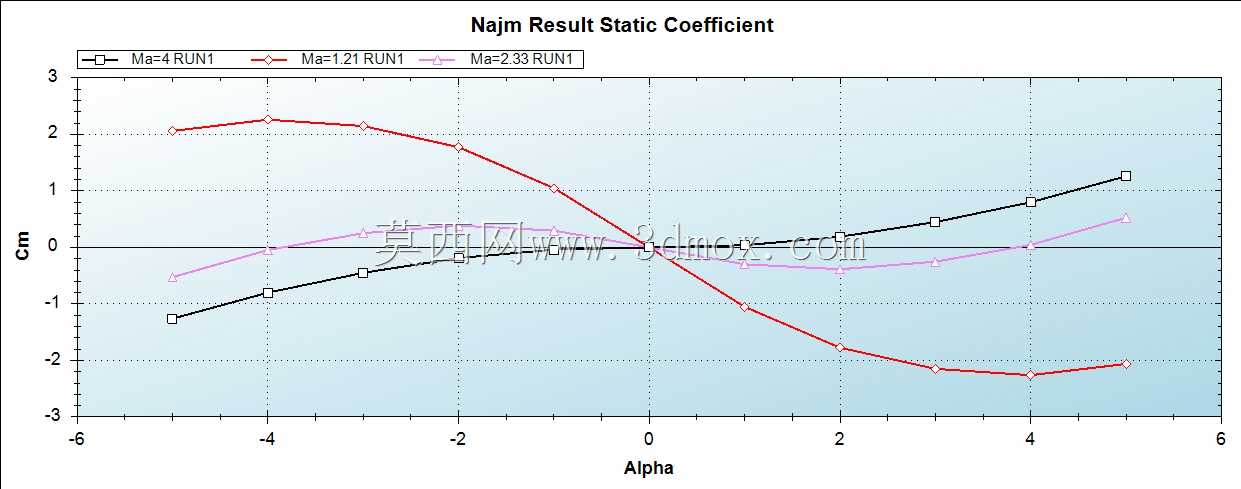

该弹体结构设计围绕空中近距及中距拦截作战场景展开，核心用途是为载机提供空中目标打击能力，可适配多型固定翼作战飞机的翼下、机身侧弹舱挂载需求，整体气动布局采用修长旋成体弹身搭配多组翼面的组合方案，弹身头部为光滑卵型整流罩，能够有效降低高速飞行时的激波阻力，同时为导引头组件预留充足的安装空间。弹身主体采用等直径圆柱段设计，该段为战斗部、动力装置、飞控组件的核心安装舱段，圆柱段的直径尺寸严格匹配现役主流机载挂架的挂载接口边界，可直接适配标准弹射挂架与导轨挂架的安装槽位，无需额外设计转接结构，降低挂载适配的改造成本。弹体尾部设置四片对称布置的稳定尾翼，尾翼采用后掠切尖构型，在大迎角飞行状态下能够提供足够的航向与纵向稳定力矩，避免弹体发射后出现姿态发散的问题，尾翼与弹身的连接位置预留了标准安装法兰，可根据不同飞行速度需求更换不同翼展、不同后掠角的尾翼组件，拓展弹体的飞行包线范围。在尾翼前方的弹身中段，设置有四片小展弦比的前伸弹翼，该组弹翼主要用于提供飞行过程中的法向升力，同时可作为机动飞行时的气动控制面，配合尾部舵面实现高过载机动动作，满足对高机动空中目标的跟踪打击需求。设计过程中充分考虑了弹体内部的组件排布逻辑，将质量较大的动力装置布置在弹体质心附近位置，有效降低飞行过程中的转动惯量，提升弹体的姿态响应速度，弹身各舱段之间采用径向销钉加轴向连接环的固定方式，既能够保证飞行过程中的结构连接强度，也便于地面维护时的舱段快速拆解与组件更换。弹体表面的气动外形经过多轮流场迭代优化，所有翼面与弹身的连接位置均做了光滑过渡处理，避免出现直角台阶等易引发气流分离的结构，降低飞行过程中的气动阻力与结构振动，同时弹体整体的径向尺寸控制在合理范围内，能够满足隐身战机内置弹舱的挂载空间要求，弹体前后端的接口均符合机载武器的通用挂载标准，可直接对接现役战机的发射电路与气源接口，无需对载机进行大规模改装即可完成挂载使用。
