直径五厘米固体燃料微型火箭发动机喷管

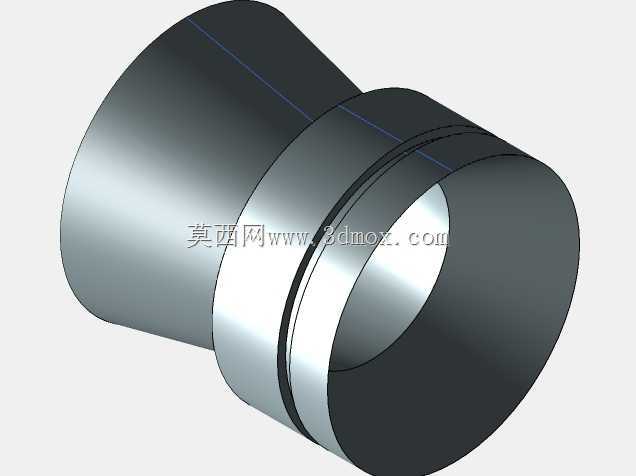

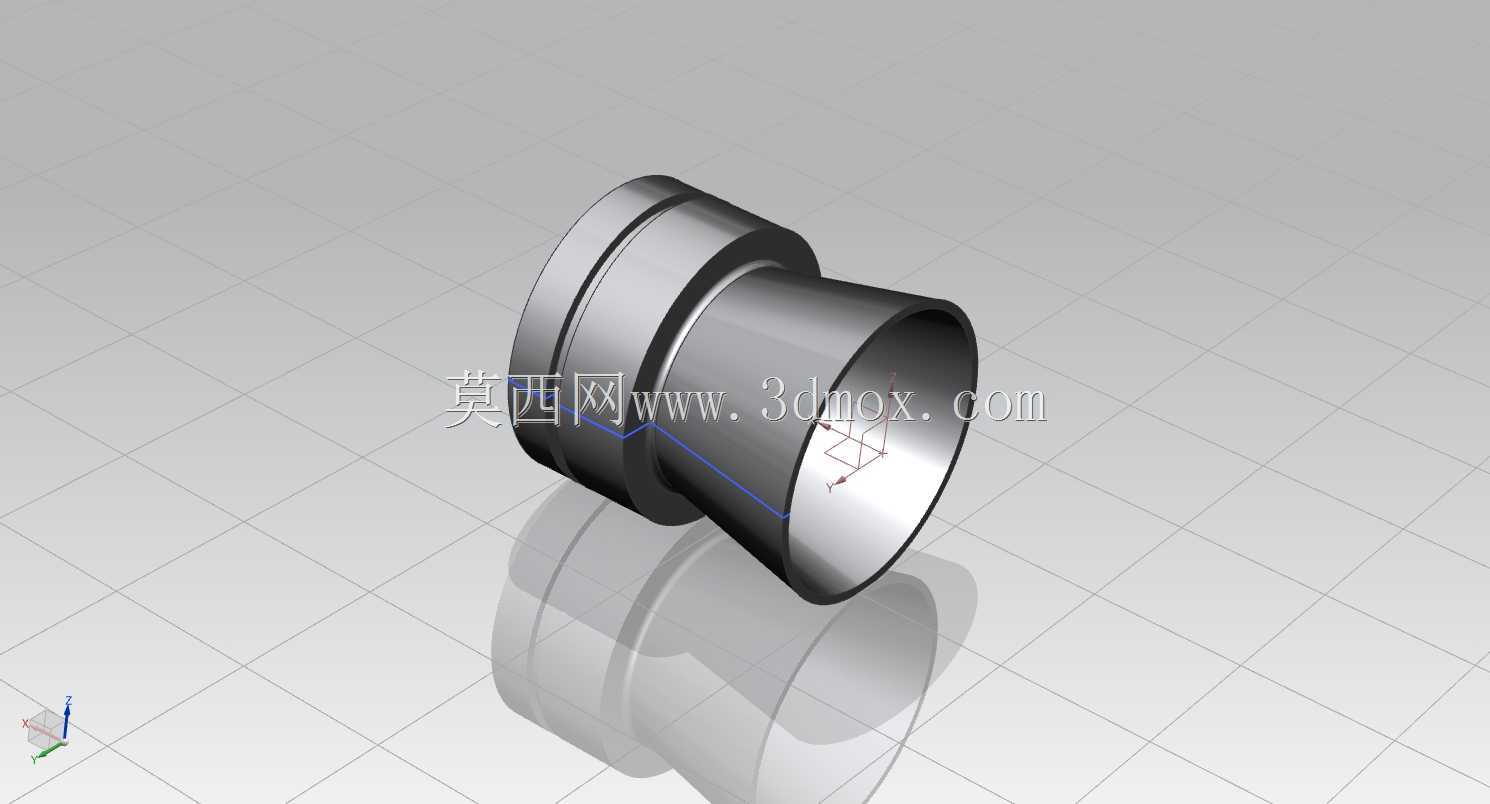

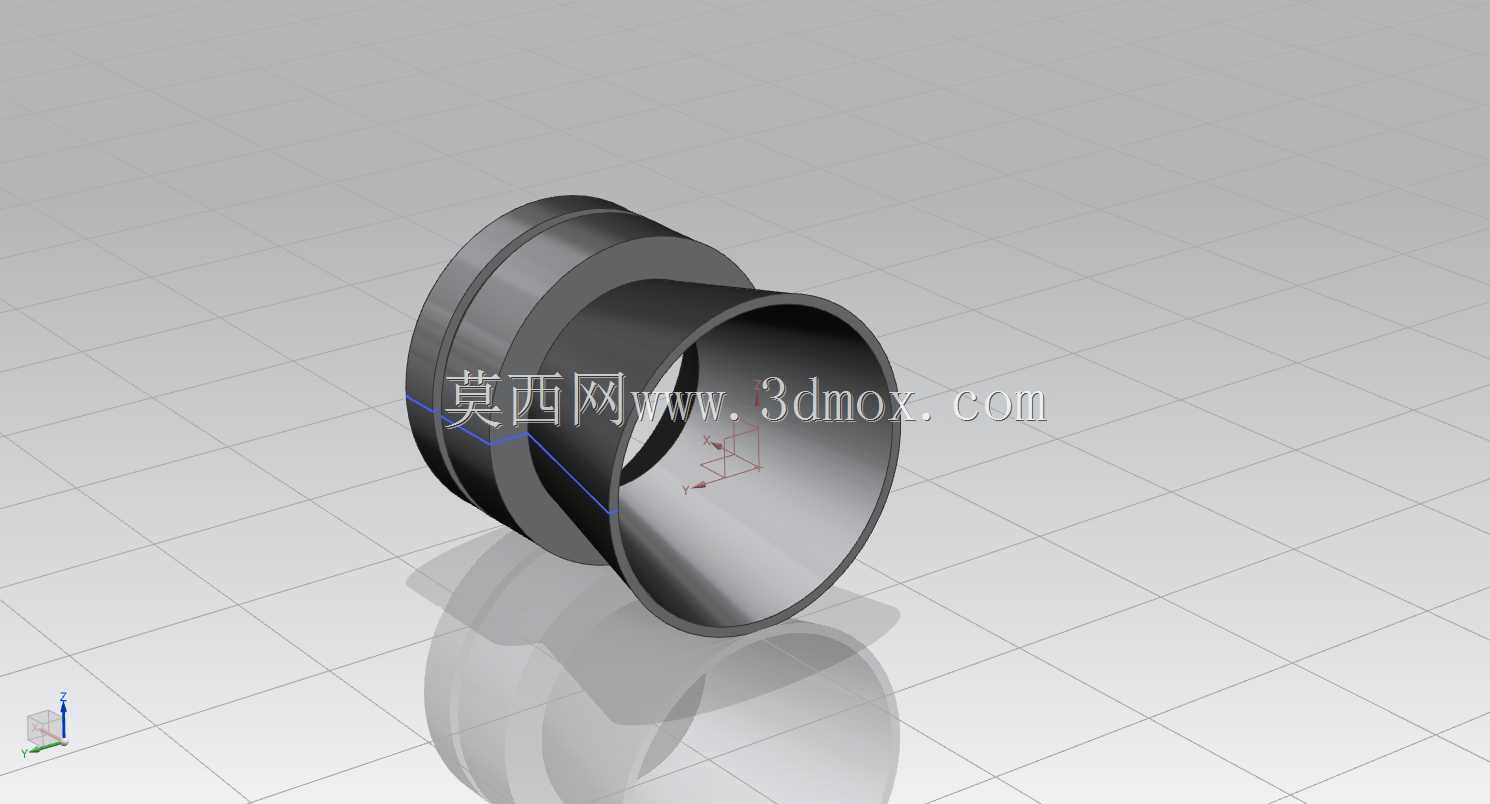

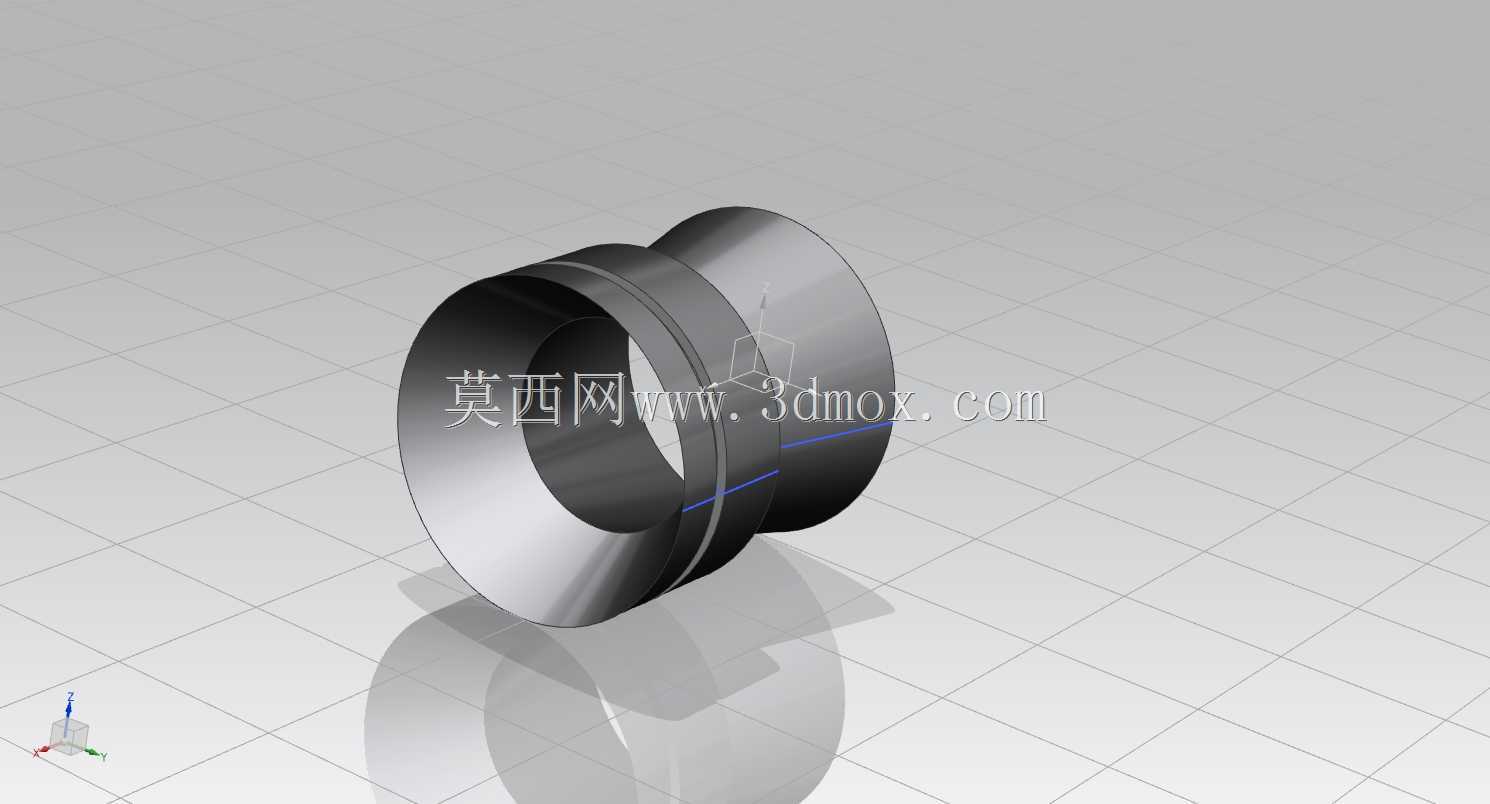

在航空航天推进系统以及小型喷气动力试验场景中，喷管作为动力输出端的核心部件，直接决定了工质膨胀做功的效率与推力输出特性。这款直径5厘米的固体燃料微型火箭发动机喷管，主要适配小型试验型固体火箭、喷气式飞行器缩比模型、小型导弹原理样机以及微型喷气动力试验平台，承担着将燃烧室内高温高压燃气通过膨胀加速转化为定向高速射流的核心功能，是动力系统中将热能转化为动能的关键结构。从设计思路来看，该喷管采用收敛-扩张型的拉瓦尔结构轮廓，入口段设置了多层环形凸台结构，一方面用于与燃烧室壳体实现过盈配合加粘接的装配定位，保证高温高压工况下的连接密封性，避免燃气从装配缝隙泄漏导致推力损失甚至结构失效；另一方面多层凸台也能增强喷管入口段的结构强度，承受固体燃料点火瞬间的高压冲击载荷。扩张段采用平滑过渡的锥面轮廓，通过控制扩张半角在合理区间，既保证燃气能够充分膨胀加速至超音速状态，又避免扩张角过大导致的气流分离损失，同时也不会因为扩张段过长增加不必要的结构重量与外形尺寸。外形尺寸方面，喷管入口端外径适配直径5厘米的燃烧室壳体，整体轴向长度控制在适配微型发动机整体布局的范围内，安装边界上，入口段的环形凸台外径略大于燃烧室壳体内径，装配时可通过压装方式嵌入燃烧室尾部，凸台的轴向宽度预留了足够的粘接密封面，不需要额外的紧固件即可完成与燃烧室的可靠连接，喷管出口端的外径平滑收束，不会对高速喷出的射流产生干扰，同时也能减少飞行过程中的尾部气动阻力。在实际应用场景中，这类微型喷管除了用于小型固体火箭的动力系统，也可作为航空航天相关专业教学试验的演示部件，用于验证喷管型面与推力特性的对应关系，也可适配小型喷气式模型飞机的动力改装，或是小型飞航式原理样机的推进系统部件。结构设计上充分考虑了微型固体燃料发动机的工况特点，喷管内壁采用平滑过渡的曲面，没有多余的凸起或凹槽，减少燃气流动过程中的摩擦损失与湍流损耗，外壁的阶梯状结构除了装配定位的作用，也能在一定程度上增加散热面积，降低喷管工作时的壁面温度，避免长时间工作导致的材料强度下降。
