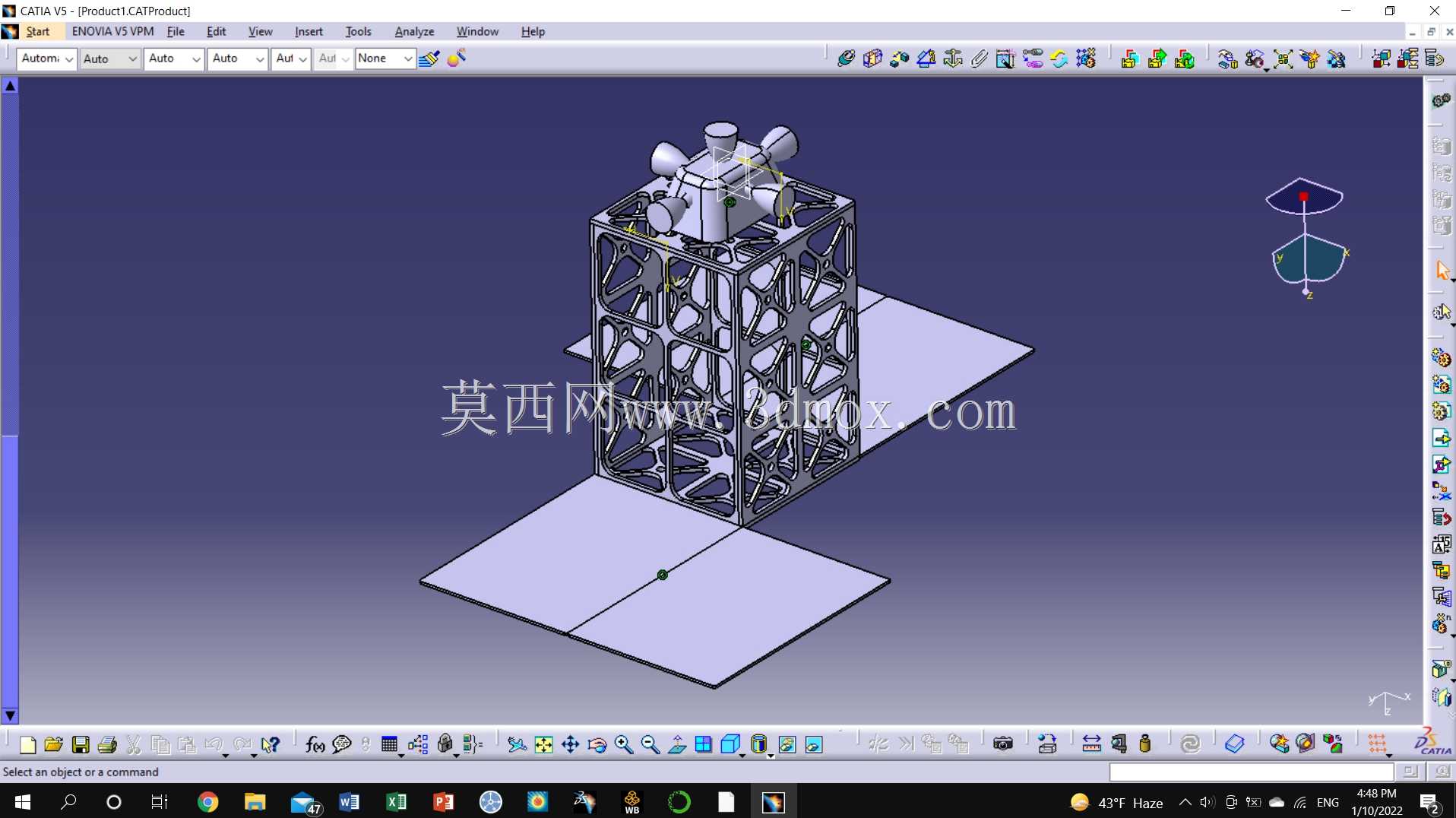

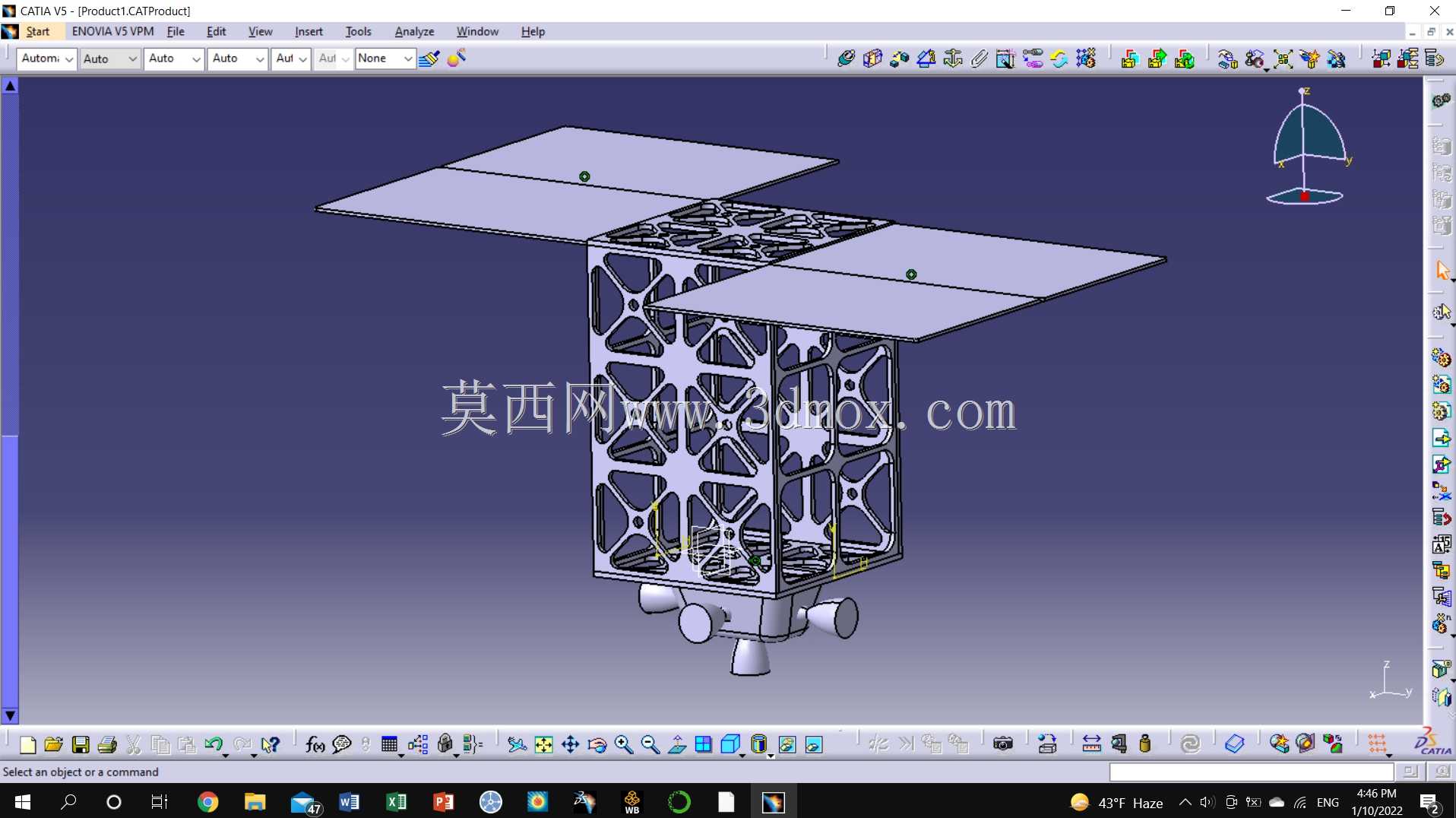

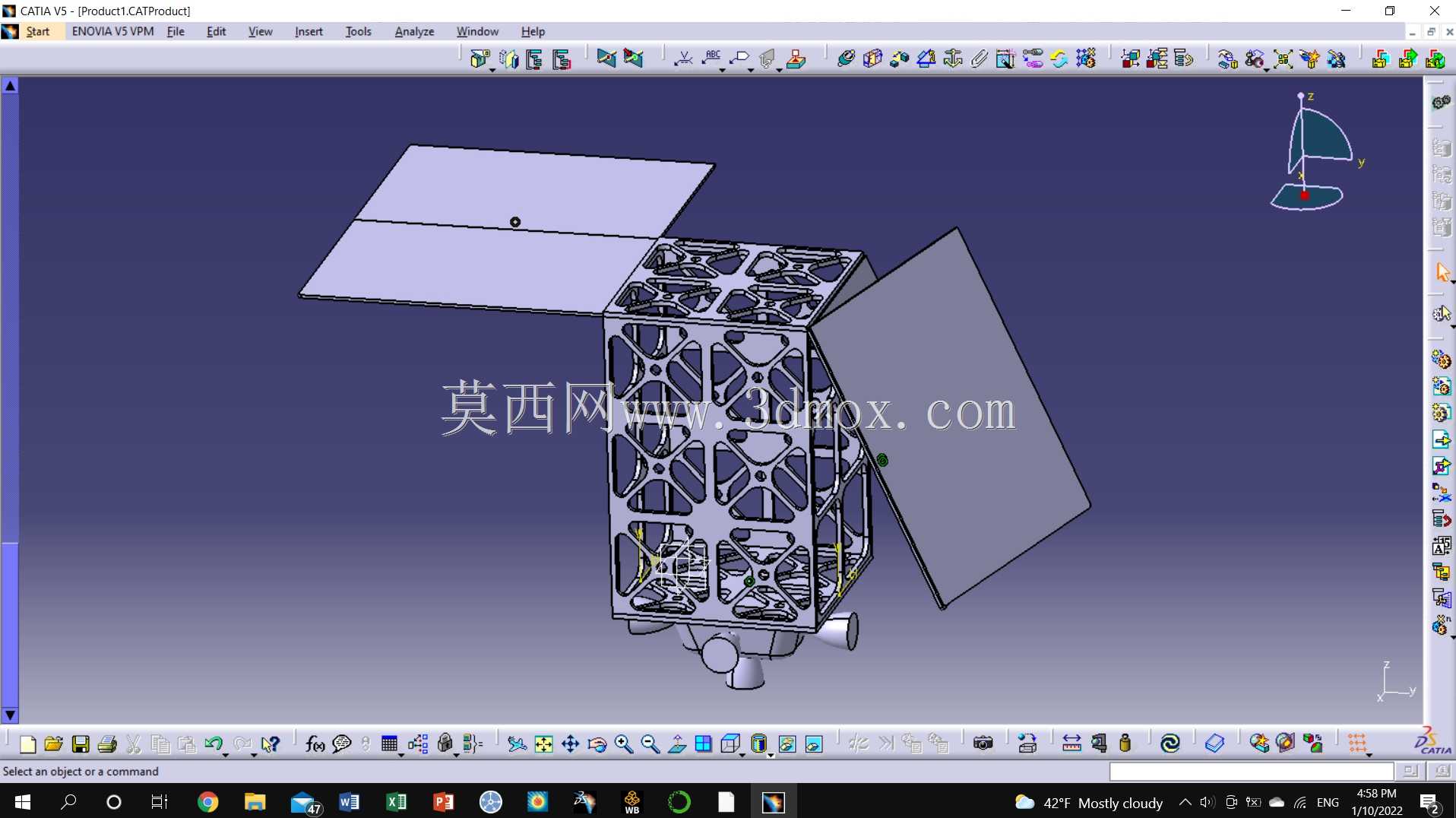

带RCS与太阳能板的12U立方星框架结构

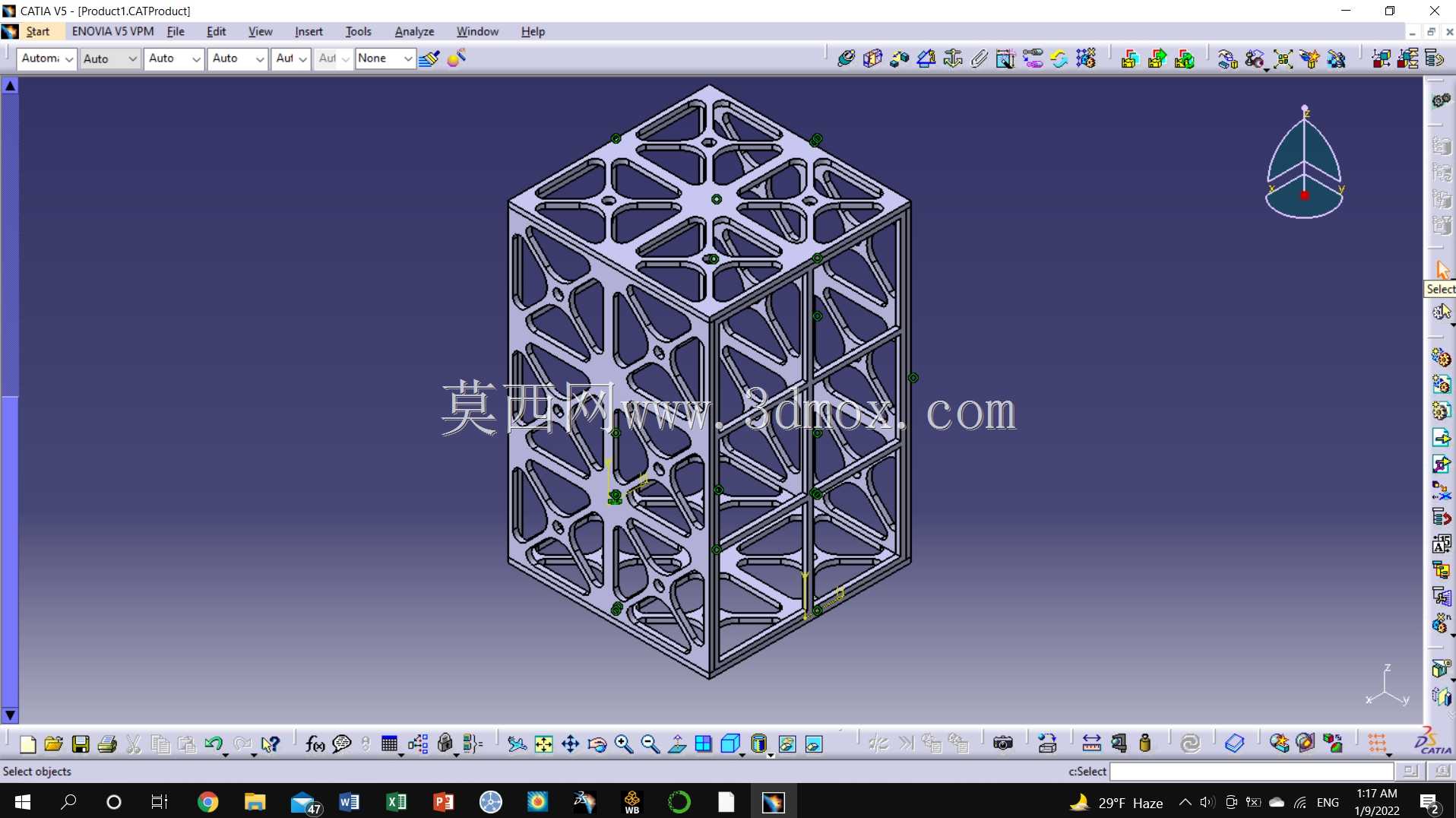

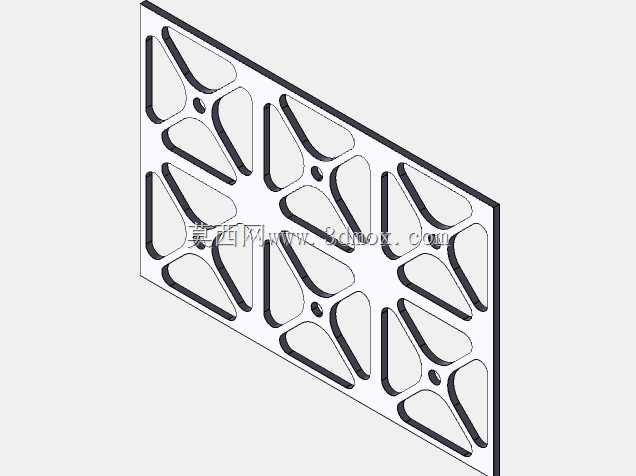

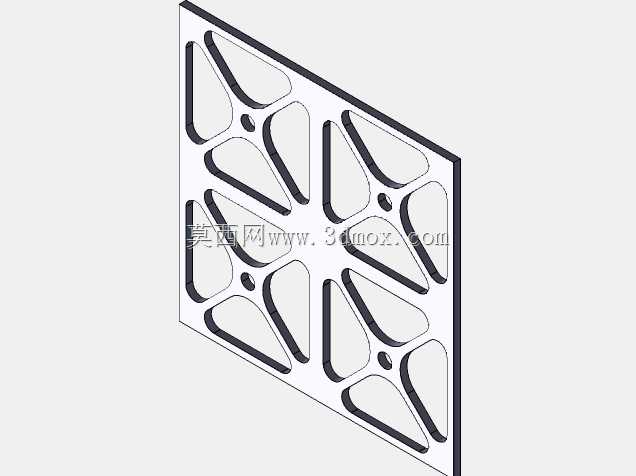

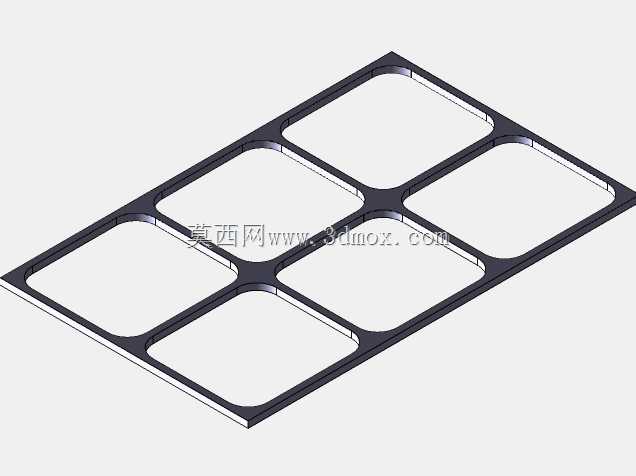

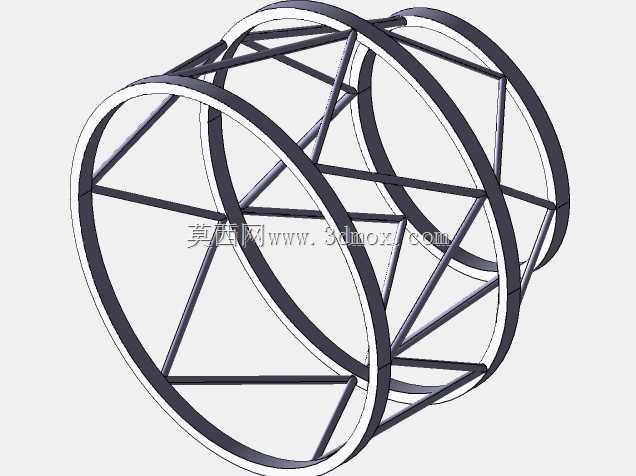

　　在微纳卫星的快速迭代研发流程中，12U规格的立方星框架是整星结构的核心承载基体，所有星上载荷、姿控部件、供配电模块都需要依托框架完成安装固定，同时框架还要承受发射阶段的过载冲击、入轨后的温度交变载荷，以及在轨运行期间的微振动干扰，其结构设计的合理性直接决定整星的可靠性与寿命周期。这款框架采用镂空式桁架构型，主体承力结构通过密集的拓扑优化镂空设计，在保证整体结构刚度、强度满足发射段力学要求的前提下，尽可能削减非承力区域的材料冗余，大幅降低整星结构自重，为有效载荷预留更多的质量配额。框架侧面预留的标准化安装接口，可直接适配12U立方星通用的星载计算机、电源控制器、通信模块等商用现货部件，不需要额外设计转接支架，

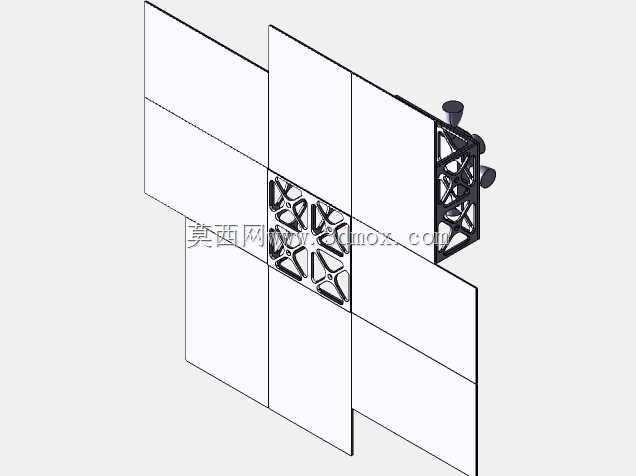

　　能够有效缩短整星的集成装配周期。框架顶部与侧部伸出的太阳能电池板安装面，严格匹配立方星常用的三结砷化镓电池板的安装孔位与尺寸边界，安装面的平面度公差控制在0.1mm以内，保证电池板粘贴后不会出现局部应力集中，避免入轨后温度交变导致电池板开裂脱落。框架底部集成的RCS姿控推力器安装支座，采用一体化加工成型设计，推力器的安装轴线与整星质心的位置偏差控制在0.5mm以内，能够有效降低姿控过程中的耦合干扰力矩，提升姿控精度。从安装边界来看，这款框架的外包络尺寸严格遵循12U立方星的通用规范，整体截面为正方形，长度方向尺寸符合立方星部署器的内部容纳要求，不需要对部署器进行定制化改造即可直接适配主流的立方星发射释放机构，

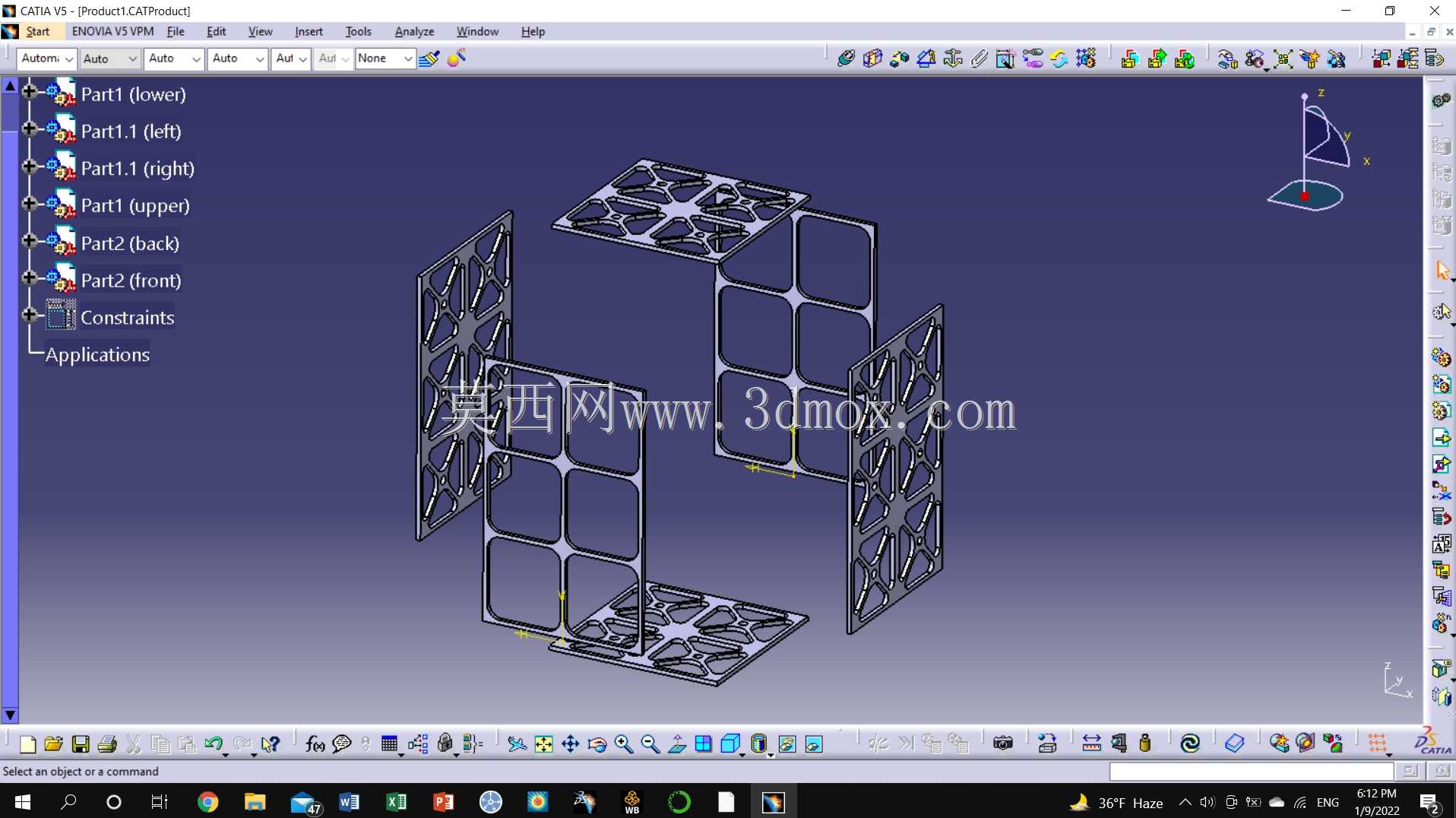

　　能够适配多星组网发射的搭载需求，降低单星的发射成本。框架的所有棱边都做了圆角钝化处理，避免装配过程中划伤操作人员或者损坏星上电缆、器件，同时框架表面预留了统一的接地桩安装位，能够实现整星结构的等电位连接，避免空间带电粒子积累导致的静电放电风险。在结构选材上，这类框架通常采用高强度铝合金或者碳纤维复合材料加工，镂空结构的筋板厚度经过力学仿真迭代优化，能够承受发射阶段纵向10g、横向6g的过载冲击，基频满足大于100Hz的设计要求，不会与火箭的振动频率发生共振。框架内部的分层安装槽位，可根据载荷需求灵活配置隔板，将不同功能的模块分隔在独立舱段，既便于电磁兼容设计，也能在单个模块出现故障时快速更换，降低整星的装配调试难度。

　　太阳能电池板的展开铰链安装位也集成在框架端部，铰链的安装面与框架端面的垂直度经过严格管控，保证电池板展开后能够准确朝向对日定向方向，最大化太阳能的接收效率。RCS推力器的喷管出口位置与框架端面保持足够的安全距离，避免推力器工作时的羽流冲刷框架表面或者太阳能电池板，导致热污染或者推力损失。对于从事微纳卫星结构设计的工程师而言，这类成熟的框架结构可以直接作为设计基准，根据具体的载荷配置调整局部安装接口，不需要从零开始进行拓扑优化与力学仿真，能够大幅缩短结构设计周期，同时经过多轮飞行验证的框架构型也能降低设计风险，避免因为结构强度不足导致的整星失效。在整星集成测试阶段，框架的标准化接口能够适配通用的立方星测试工装，直接固定在振动台、热真空试验罐的安装支架上，不需要设计专用的测试夹具，进一步降低研发阶段的工装成本。框架上预留的穿线孔位都做了翻边倒角处理，能够避免电缆穿过时被锐边割破绝缘层，所有孔位的位置都经过走线优化，尽可能缩短电缆长度，降低整星的线路压降与电磁干扰风险。
