QX有刷电机微型直升机机架结构设计

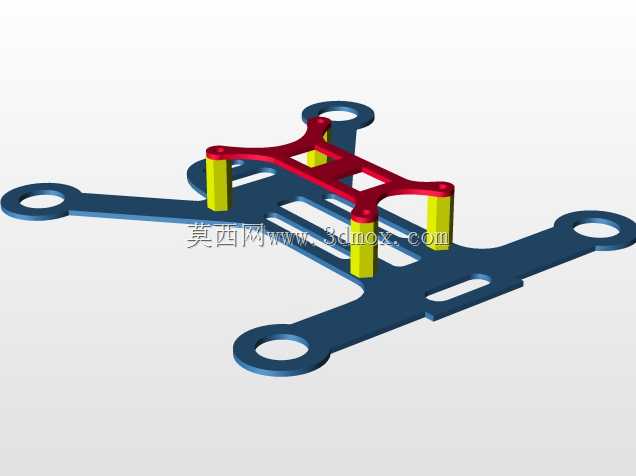

这款微型有刷电机直升机的机架结构，主要面向室内微型航模、教学演示飞行器以及小型航拍试验平台的应用场景，在狭小空间的飞行测试、青少年航模科普教学、近距微载荷拍摄等场景中都能适配使用。机架作为整架微型飞行器的承载核心，需要同时兼顾结构强度与整机重量控制，毕竟微型飞行器的起飞重量阈值极低，每一处结构的冗余设计都会直接影响飞行续航与机动性能。从结构布局来看，这款机架采用上下分层的承载设计，下层主承力板为对称四臂延伸结构，四个臂端的环形安装位用于固定动力电机座，臂身开设的镂空槽并非单纯的减重设计，同时兼顾了飞行过程中的气流疏导，减少机架本身对下洗气流的阻挡，提升动力效率。主承力板中部的开槽结构用于飞控板、电调等电子元件的走线与固定，避免线路外露在飞行过程中被旋翼剐蹭。上层的红色固定架通过四个柱状支撑柱与下层主承力板连接，形成稳定的框架结构，上层架主要用于固定电池、接收机等上部载荷，四个支撑柱的高度经过匹配设计，既给下层电子元件留出足够的安装空间，也能将整机重心控制在旋翼平面的合理区间内，避免重心过高导致飞行姿态不稳定。在安装边界方面，这款机架适配8x20规格的有刷电机，四个电机安装位的孔位间距按照对应电机的安装尺寸设计，无需额外打孔改装即可直接装配，主承力板的臂长经过测算，搭配对应尺寸的螺旋桨时，相邻旋翼不会发生打桨问题，整机的横向安装尺寸控制在微型飞行器的常规收纳范围内，能够适配多数微型航模的便携收纳盒。设计过程中优先考虑了装配的便捷性，整个机架的连接部位无需复杂的金属紧固件，支撑柱与上下层板的连接采用过盈配合加少量胶接即可完成固定，降低了微型航模的装配门槛，同时结构的抗摔性能也经过针对性优化，主承力板采用韧性较好的结构形态，在日常训练飞行的轻微坠机场景下，能够通过自身形变吸收部分冲击力，减少结构断裂的概率。机架的上下层间距设置也考虑了电池的更换便捷性，上部电池安装位预留了足够的插拔空间，无需拆解机架即可完成电池更换，适配日常高频次飞行训练的使用需求。
