工业设备用钣金安装固定支架结构

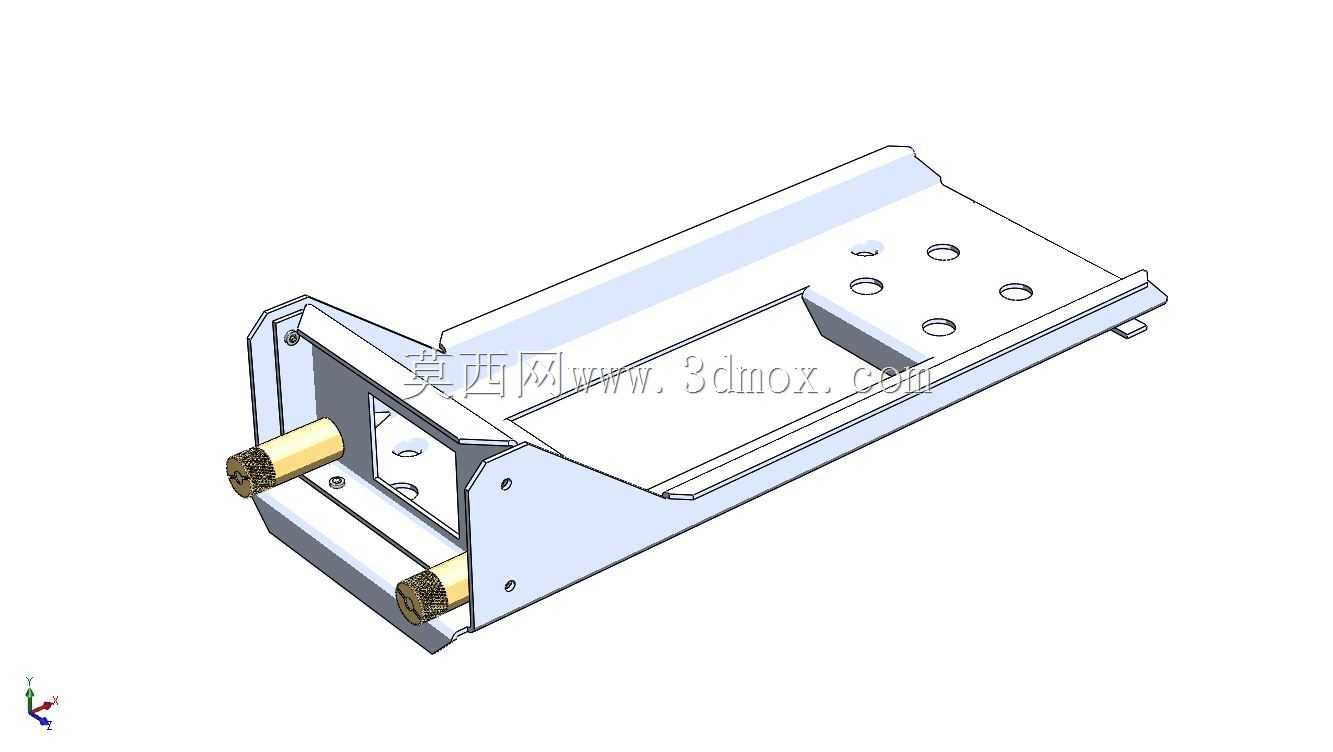

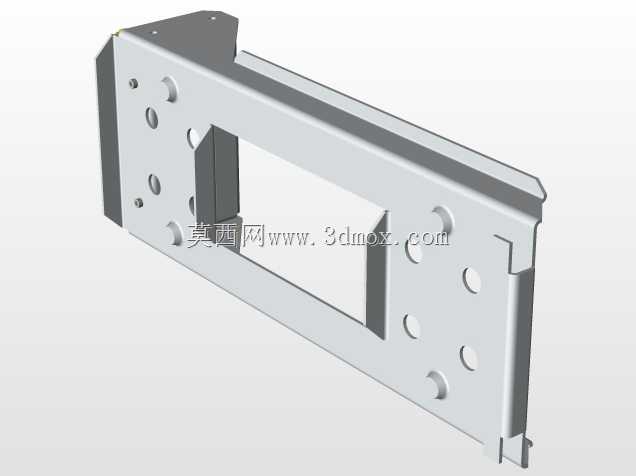

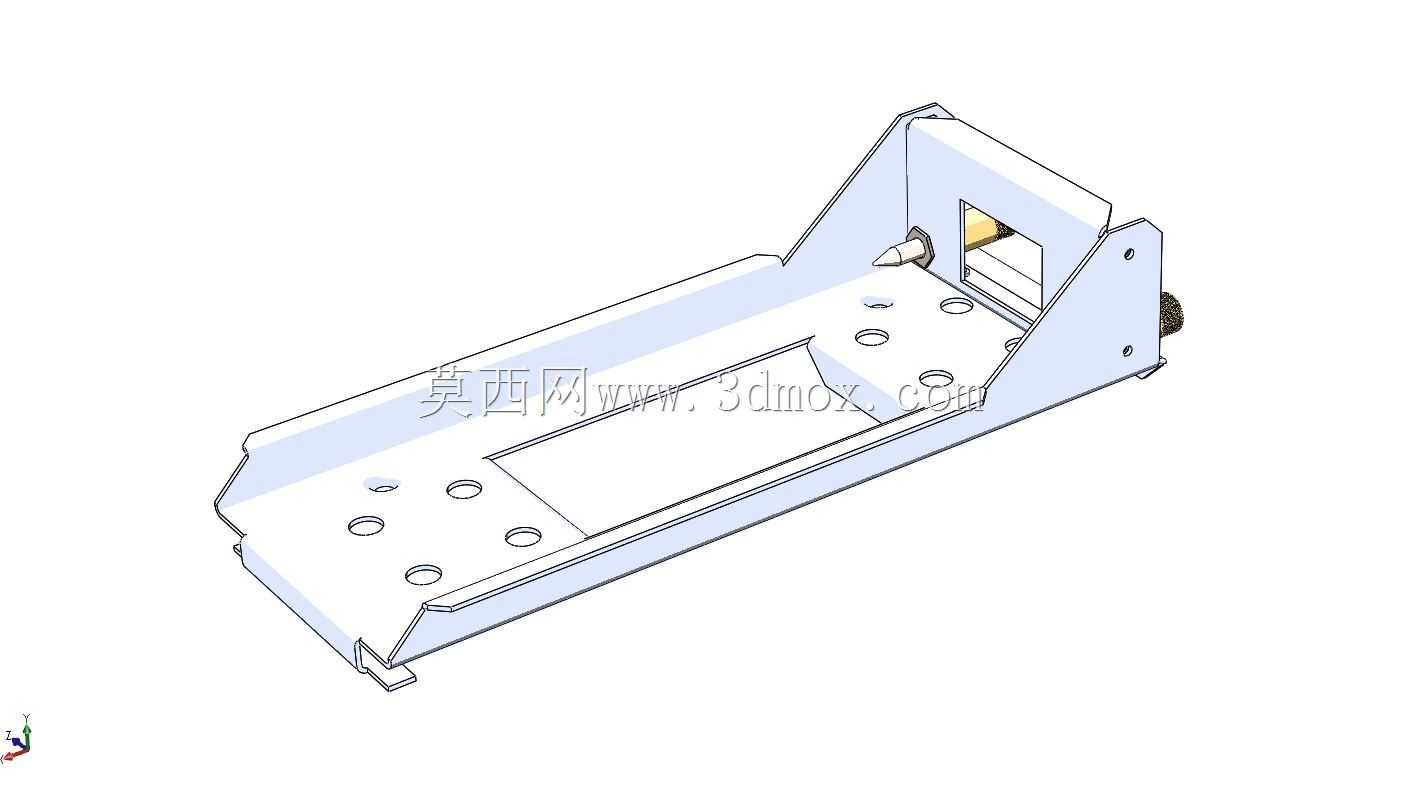

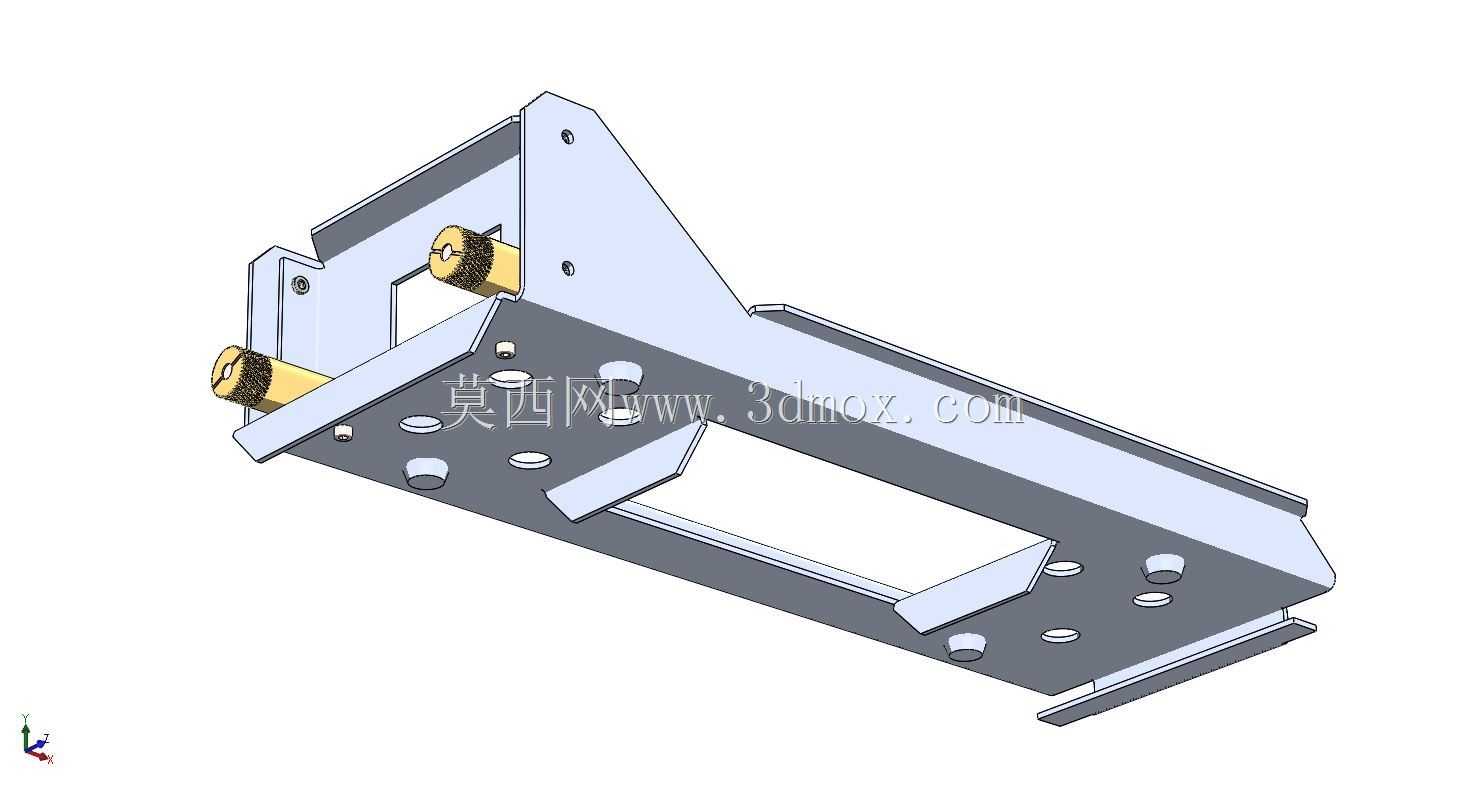

这款钣金支架多用于工业自动化产线、小型机电设备的功能模块承载固定场景，日常在输送线侧边检测元件安装、小型动力单元挂载、设备内部走线与功能组件集成的位置都能见到这类结构的应用，核心作用是为被承载部件提供稳定的安装基准，同时抵消设备运行过程中产生的小幅振动，避免被固定部件出现移位、连接松脱的问题。从结构设计来看，整体采用折弯一体成型的钣金工艺制作，主体为槽型承载结构，侧边翻边做了加高处理，既提升了整体的结构刚性，减少薄板受力后的形变余量，也能对安装在槽内的部件形成侧向防护，避免外部杂物磕碰、剐蹭到被承载的组件。底板区域预留了多组规则排布的安装孔位，孔位间距按照常规工业安装模数做了匹配，既可以通过螺栓直接固定被承载的功能部件，也能配合压铆螺母实现不同尺寸组件的灵活安装，不需要在现场二次打孔调整，降低现场装配的工作量。支架两端设计了带衬套的铰接安装位，衬套采用耐磨铜质材料，既可以满足支架本身的铰接转动需求，也能减少铰接位置的磨损量，延长结构的整体使用寿命，铰接位的同轴度公差控制在合理区间，避免安装后出现转动卡滞、别劲的问题。在安装边界方面，支架整体的外轮廓尺寸适配常规小型机电设备的内部安装空间，底板的安装孔位与常用的工业铝型材、方钢机架的孔位模数匹配，既可以直接固定在型材机架的预设槽位上，也能通过转接板固定在焊接机架的平面区域，安装时不需要对原有设备结构做大规模改动。设计过程中针对钣金折弯的工艺性做了充分考量，所有折弯位置都预留了足够的折弯余量，折弯圆角匹配常规钣金加工的刀具参数，不需要定制特殊刀具即可完成加工，有效控制生产加工的成本。同时在受力集中的铰接位置做了局部加强处理，通过双层折弯的结构提升局部的承载能力，避免长期受力后出现钣金撕裂、孔位变形的问题。整体结构没有多余的冗余设计，在满足承载强度、安装适配性的前提下尽可能控制构件重量，既减少了材料消耗，也降低了安装位置的整体负载，适合批量加工应用在各类工业设备的组件固定场景中。
