航模直升机500级UH-1休伊仿真飞杆结构

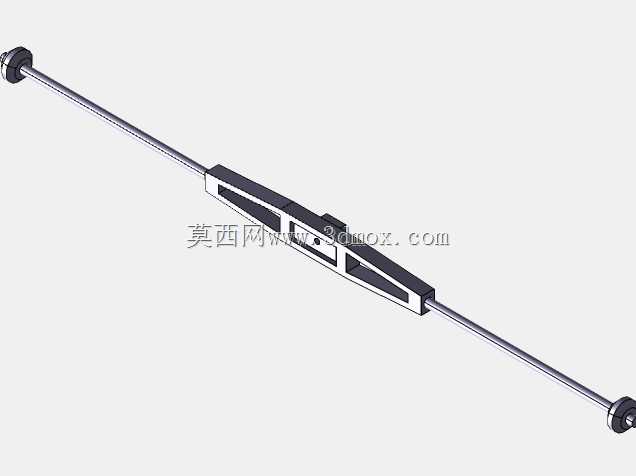

该零件为航模直升机配套的仿真飞杆组件，主要适配500级像真直升机改装场景，针对UH-1休伊直升机的像真机壳开发，核心作用是在无副翼旋翼系统的机型上还原真机的外观比例，同时不会对原有旋翼系统的飞行动态造成额外干扰。从结构设计来看，组件整体为长杆式对称布局，两端设置有与旋翼头夹座匹配的安装端头，中间段为镂空框架式的仿真主体结构，这种镂空设计一方面还原了真机飞杆的外观特征，另一方面尽可能降低了组件自身重量，避免额外重量增加旋翼头的转动惯量，影响直升机的操纵响应灵敏度。在安装边界上，两端安装端头的同轴度公差控制在较高精度范围，安装时可直接固定在HK-500 FBL旋翼头的对应安装位，不需要对原有旋翼头结构进行打孔、切削等改装操作，中间仿真段的长度与直径比例严格参照真机测绘比例缩放，安装后与像真机壳的轮廓匹配度高，不会出现与机壳、旋翼连杆运动干涉的问题。从功能特性上看，该组件不参与旋翼系统的平衡修正动作，仅作为外观仿真件使用，因此在结构强度设计上，中间框架部分采用等壁厚的镂空筋条布局，既保证了日常飞行、存放过程中不会出现弯折变形，又尽可能控制了整体重量，两端的安装端头做了加厚处理，能够承受安装锁紧时的夹紧力，不会出现夹裂、松脱的问题。设计过程中优先考虑了安装适配性与仿真还原度的平衡，没有为了极致减重过度削减结构厚度，也没有为了强度盲目增加壁厚导致整机重心偏移，长杆的直线度控制满足航模高速旋转时的动平衡要求，不会因为零件自身的形位公差导致飞行时出现异常振动。对于航模像真机改装的从业者来说，这类仿真零件的设计核心是在不破坏原有飞控系统、旋翼系统工作逻辑的前提下，最大化还原真机的外观细节，该飞杆组件的结构布局刚好契合这一需求，对称式的结构也降低了安装时的配重调整难度，不需要额外在两端添加配重块就能满足基本的动平衡要求，适配常规500级无副翼直升机的改装需求，安装后能够显著提升像真机的外观还原度，填补了该级别UH-1像真机改装中飞杆零件的配套空白。
