三拐内燃机曲轴结构设计三维数模

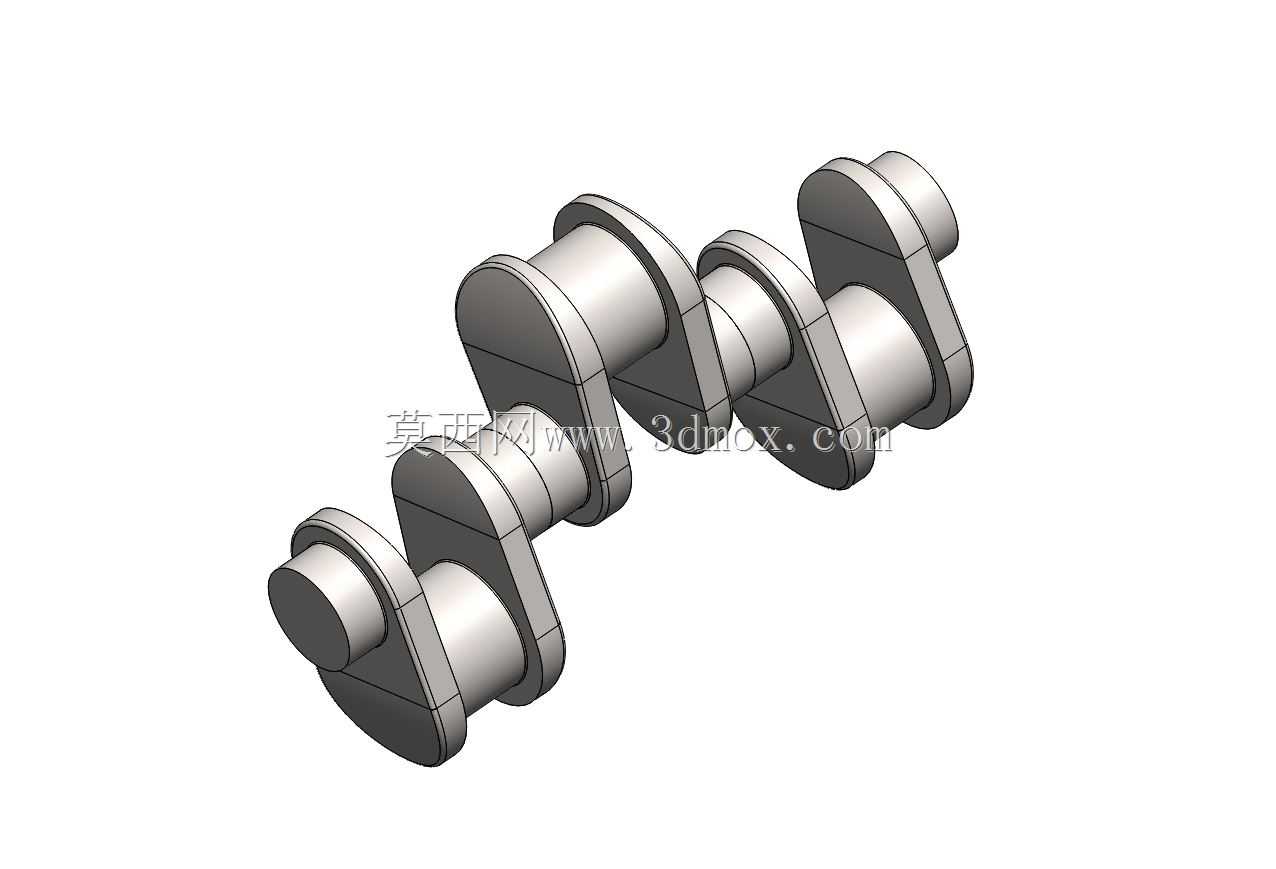

在往复式动力设备的传动链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载零件，这套三拐结构的曲轴数模，适配直列三缸内燃机的动力输出需求，常见于小排量乘用车动力单元、小型农用动力机组、固定式发电机组的动力端装配场景。从结构设计逻辑来看，该曲轴采用整体式锻造结构的建模思路，三个曲柄销呈120°夹角均匀分布，保证各缸做功冲程的相位差均匀，降低动力输出的扭矩波动，每段主轴颈与曲柄销之间设置圆弧过渡结构，建模时严格保留过渡圆角的尺寸特征，避免应力集中导致的疲劳断裂风险，这也是曲轴设计中最核心的强度管控要点。从安装边界来看，数模中预留的主轴颈同轴度公差基准，可直接匹配缸体主轴承座的安装孔位，两端轴段分别预留正时齿轮安装位、飞轮连接法兰的装配止口，安装时需保证各主轴颈的同轴度误差控制在0.02mm以内，曲柄销与主轴颈的平行度公差需满足高速回转的动平衡要求。实际工况中，曲轴需要承受连杆传递的周期性爆发压力、往复惯性力与旋转离心力的复合载荷，因此建模时各曲柄臂的截面形状采用椭圆形优化设计，在保证结构强度的前提下尽可能降低回转质量，减少整机运转时的振动水平。油道设计采用斜向贯通的内部孔道结构，从主轴颈表面的进油口连通至各曲柄销表面，为连杆大头轴承提供持续的压力润滑，建模时完整还原了油道的走向与孔口倒角特征，避免装配后出现润滑油路堵塞的问题。在三维建模过程中，优先以各主轴颈的公共轴线为全局设计基准，依次阵列生成三个相位差120°的曲柄销与曲柄臂结构，所有回转面的拔模斜度、圆角特征均按照实际加工工艺要求设置，可直接用于后续的工程图导出、铸造模具设计、动平衡仿真分析等工作，也可作为同类型曲轴结构设计的参考基准，帮助设计人员快速完成同系列不同排量机型的曲轴结构改型，缩短产品开发的前期建模周期。
