径向发动机铰接连杆结构设计

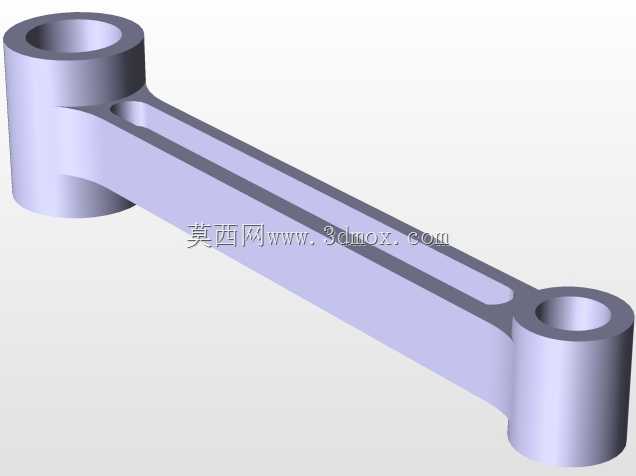

在径向排布的动力输出结构中，铰接连杆是衔接活塞往复动作与曲轴旋转输出的核心受力部件，这类连杆的结构合理性直接决定了动力传递的平顺性与整机运行寿命。不同于直列动力结构的连杆，径向发动机的连杆需要在紧凑的环形排布空间内完成多组动力的汇交传递，两端的铰接孔分别对接活塞销与曲柄销，杆身需要在有限的径向空间内规避相邻连杆的运动干涉，同时承受交变的拉压载荷与瞬时冲击。从结构设计逻辑来看，两端的圆柱铰接孔采用等壁厚同轴度公差控制，孔壁预留了足够的衬套压装余量，能够适配不同规格的耐磨衬套，降低长期运行后的铰接副磨损速率。杆身采用工字型截面的轻量化设计，在保证纵向抗弯、抗扭截面系数满足载荷要求的前提下，尽可能削减非受力区域的材料余量，降低连杆往复运动的惯性质量，减少高转速工况下的惯性载荷对曲轴轴颈的冲击。杆身中部的减重槽沿受力主应力方向延伸，槽边做了圆弧过渡处理，避免应力集中导致的疲劳断裂风险，两端孔与杆身的衔接位置采用大圆角过渡，分散交变载荷下的应力峰值。在安装边界层面，两端铰接孔的中心距严格匹配径向发动机的曲柄半径与活塞行程设计，孔的内径公差按照H7级精度控制，能够保证与销轴的配合间隙处于合理区间，既避免间隙过大导致的传动冲击，也防止间隙过小出现铰接副卡滞。杆身的最大外廓尺寸经过运动仿真校核，在曲轴整周旋转的所有相位下，杆身与相邻缸的连杆、缸体侧壁都保留了足够的安全间隙，不会出现运动剐蹭。这类连杆的应用场景覆盖小排量航模径向发动机、小型固定式动力机组的径向动力结构，在设计过程中需要反复校核不同转速下的杆身变形量，确保铰接孔的同轴度在载荷作用下仍能维持在允许范围内，避免偏磨导致的铰接副早期失效。杆身的表面过渡区域全部做了圆角钝化处理，没有尖锐的棱角结构，既能够降低加工过程中的应力残留，也能减少热处理环节的变形概率。在受力层面，杆身的截面变化梯度平缓，从两端孔的厚实结构逐步过渡到中部的工字型杆身，让载荷传递路径更加顺畅，不会出现截面突变导致的应力断层。
