试验径向鼓风散热结构三维数模

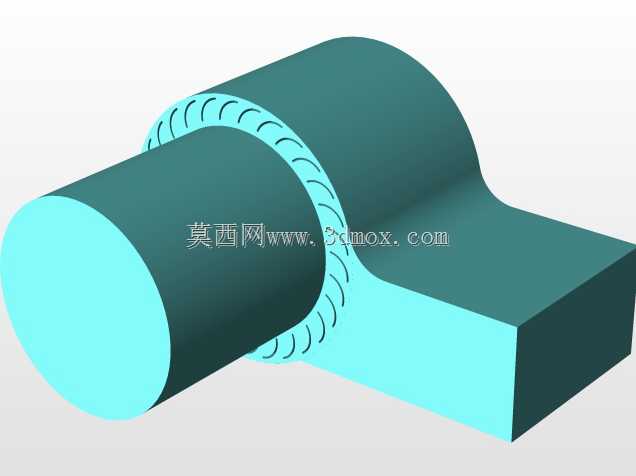

做设备热管理设计的时候，径向风扇是小空间风冷方案里绕不开的部件，这类结构和常规轴流扇的出风方向完全不同，气流沿叶轮径向甩出，能在紧凑的安装空间里完成90度转向的送风，特别适合电控柜局部散热、小型实验装置通风、精密仪器舱内空气循环这类对安装轴向尺寸有严格限制的场景。从结构上看，这个径向风扇的主体分为三个核心部分，上部的圆柱形腔体是电机安装位，内部预留了足够的空间容纳驱动电机与叶轮转轴，腔体下端和蜗壳结构衔接，蜗壳采用类矩形的流道设计，区别于常规圆形蜗壳，这种带平直侧面的结构能更好地贴合设备安装壁面，减少安装时的冗余空间占用，下部的方形接口是出风口，可直接对接方形通风管路或者设备的散热风道接口，不需要额外做变径转接。设计这类风扇结构的时候，首先要考虑的是安装边界的适配性，上部圆柱腔体的外径要和所选驱动电机的外径匹配，保证电机安装后同轴度偏差控制在合理范围，避免叶轮转动时出现动平衡问题；蜗壳的环向进风口设置在圆柱腔体与方形流道的衔接位置，叶轮安装在这个环形区域内，转动时从轴向进风，经蜗壳导流后从下部方形出口送出，蜗壳的内壁曲面要做顺滑过渡，避免出现直角拐点造成气流紊流，额外增加风阻与运行噪音。实际选型应用时，要注意这个结构的安装固定位，蜗壳侧面的平直段可以预留安装螺孔，直接固定在设备的安装板上，不需要额外设计复杂的安装支架，上部圆柱端也可以根据实际需求加装防尘网罩，避免大颗粒杂物被吸入叶轮造成卡滞。这类径向风扇的送风压力比同尺寸轴流扇更高，适合送风路径有一定阻力的场景，比如需要穿过散热鳍片、多层通风孔的设备内部散热，在小型试验台架、桌面级实验装置的散热改造里，这种结构的风扇不需要预留轴向的出风空间，能大幅压缩整体结构的体积，很多做紧凑型实验设备的结构工程师，在布局风冷系统时都会优先考虑这类径向出风的结构，避免风道转向带来的额外空间浪费。建模过程中要注意蜗壳与叶轮的间隙控制，间隙过大会造成回流损失，降低送风效率，间隙过小则容易出现叶轮与蜗壳的刮擦，影响运行可靠性，同时下部方形出风口的尺寸要和对接的风道截面匹配，保证气流能顺畅导出，避免截面突变造成的压力损失。
