四孔电机减震安装固定支架结构

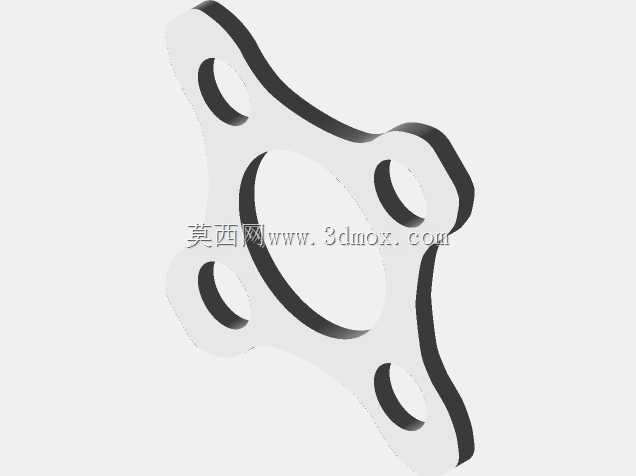

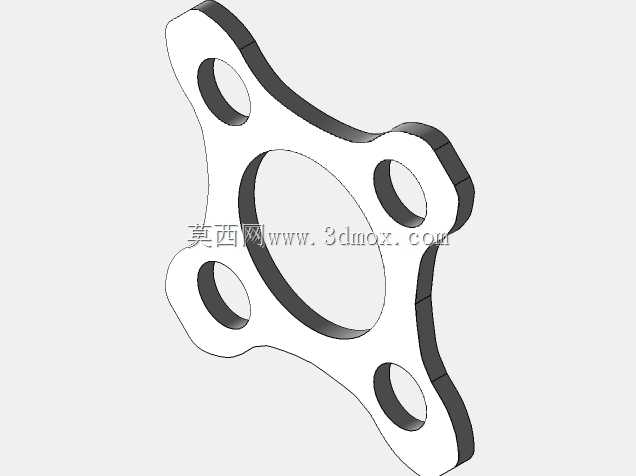

这款四孔电机安装支架，主要面向小型动力部件的安装减震需求，在航模动力组、小型桌面传动装置、微型输送模组这类对振动控制有要求的场景中适配使用。日常设备运行过程中，电机转动产生的高频振动如果直接传递到安装基体，很容易引发紧固件松脱、周边精密元器件定位偏移、整机运行噪音过大等问题，这款支架的核心作用就是在电机和安装基体之间形成柔性缓冲层，阻断振动的传导路径。从结构设计来看，支架采用中心大孔避让电机主体定位轴肩的布局，中心孔尺寸匹配对应规格电机的前端定位止口，安装时电机前端定位面可直接贴合支架中心区域，保证电机输出轴的同轴度基准不发生偏移。四个周向均匀分布的安装孔，对应16x16的标准安装孔距，孔位公差按照通用五金件的装配要求预留，既可以通过螺丝直接锁紧电机端的安装孔位，也能适配常规的减震胶圈嵌套安装，避免硬连接带来的应力集中。支架整体采用异形轮廓的轻量化设计，没有多余的冗余结构，在保证四个安装点位结构强度的前提下，尽可能缩减了非受力区域的材料厚度，适配TPU材质打印生产时，既能保证支架自身的结构韧性，又能让缓冲形变集中在支架的辐条区域，不会因为整体刚度过高损失减震效果。安装边界方面，支架的整体厚度控制在合理区间，安装后不会额外增加过多的电机轴向尺寸，不会干涉电机输出端的传动件装配，比如齿轮、带轮、螺旋桨这类部件的安装空间完全不受影响。周向的四个安装耳做了圆弧过渡处理，没有尖锐棱角，既避免了安装过程中划伤操作人员，也减少了应力集中点，提升支架长期受交变振动载荷下的结构寿命。在实际选型适配时，只要电机的安装孔距匹配16x16规格，前端定位止口直径小于支架中心孔内径，都可以通过这款支架实现柔性安装，不需要额外定制专用安装座，大幅降低小批量设备组装时的结构件加工成本。支架的受力路径经过优化，电机运行时产生的径向振动会通过四个安装耳之间的柔性辐条进行形变吸收，不会直接将振动传递到下方的安装基板上，对于搭载摄像头、传感器这类对振动敏感的小型设备来说，能有效降低振动带来的成像模糊、传感器数据漂移等问题。
