无人机壁挂式安装固定支架结构设计

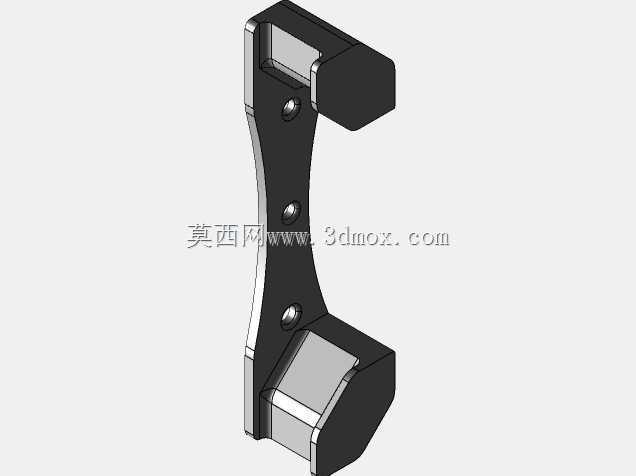

　　在民用及工业级无人机的日常收纳、定点部署场景中，壁挂式安装支架是解决设备落地存放占空间、易磕碰、取用效率低问题的核心配套结构件，这类支架并非简单的承托构件，需要同时兼顾挂载稳定性、安装适配性、操作便捷性与长期使用的结构可靠性，本次设计的壁挂支架正是针对中小型无人机的墙面固定需求完成的结构方案。从实际应用场景来看，这类支架可适配室内机库墙面、户外作业站点侧壁、巡检设备存放点立面等多种安装基面，既可以作为无人机长期存放的固定载体，也能在临时作业点位作为快速停靠的挂载结构，避免无人机直接放置在地面出现桨叶剐蹭、机身落灰、被外物碰撞损伤的问题，尤其适合巡检、测绘类作业团队在固定作业点部署设备时使用，能够大幅提升设备收纳与取用的效率。从功能特性层面看，该支架采用上下双端卡位的结构形式，上端设置带限位凸台的卡接座，下端设置承托式卡位结构，中间的弧形连接臂贴合无人机机身侧壁的曲面轮廓，能够在挂载时让支架与机身接触面完全贴合，避免局部应力集中导致的机身外壳压损；支架臂身上预留的三个沉头安装孔，可通过紧固件将支架与无人机机身侧部牢固连接，沉头结构能够保证紧固件安装后端面与支架表面齐平，不会出现凸起剐蹭墙面或操作人员的问题；上下两端的卡位结构分别对应无人机机臂与机身衔接的受力位置，挂载时整个无人机的重量通过三个连接点均匀传递到支架臂上，再通过支架背部的安装面将载荷传递到墙面固定结构上，不会出现单点受力过大导致的结构变形。

　　设计过程中首先对适配的无人机机身侧部轮廓做了逆向拟合，中间连接臂的弧形曲率完全匹配对应机型的机身侧壁弧度，保证安装后支架与机身之间无间隙，不会在挂载状态下出现相对窜动；上下卡位结构的内槽尺寸做了0.2mm的公差预留，既能够保证卡位时的顺畅装配，又不会因为间隙过大导致挂载后机身出现晃动；支架的整体宽度控制在适配机型机身侧部的安装边界内，不会突出到桨叶旋转的覆盖区域，避免无人机起降过程中支架与桨叶发生干涉；安装基面的贴合面做了平面度公差控制，保证支架固定在墙面上时不会出现倾斜，挂载后无人机保持水平状态，不会因为长期倾斜挂载导致机身上的传感器、云台等精密部件出现受力偏移。从安装边界来看，支架背部的固定孔位采用标准间距设置，

　　可适配常见的膨胀螺栓、自攻螺丝等墙面固定件，不管是混凝土墙面、木质墙面还是金属机柜立面都能完成固定；支架整体向外的伸出长度经过严格计算，保证挂载后无人机机身与墙面之间留有足够的间隙，避免机身表面的天线、散热口等结构被墙面遮挡，同时也能防止墙面凝露、渗水直接接触机身造成电子部件受潮；上下卡位结构的边缘都做了R2的圆角处理，没有尖锐棱角，操作人员取放无人机时不会被划伤，也不会剐蹭无人机的机身外壳涂层。结构强度层面，支架主体采用一体化成型的结构设计，中间连接臂的截面做了变厚度处理，靠近上下卡位的位置厚度适当增加，中间段在保证强度的前提下做了减重优化，既能够满足挂载时的承重要求，不会因为长期承重出现弯曲变形，又能控制支架自身的重量，

　　降低墙面固定点的载荷负担；三个机身连接孔的位置经过受力仿真验证，在最大挂载重量下，孔位周围的应力值远低于材料的屈服强度，长期使用不会出现孔位开裂、连接松动的问题。在实际使用过程中，操作人员只需要先将支架通过背部的固定孔安装在目标墙面上，再将支架通过三个沉头孔与无人机机身侧部固定，取用时直接将无人机连同支架卡位结构从墙面承托座上取下即可，整个操作过程无需额外拆装紧固件，能够实现无人机的快速取放；如果需要调整安装高度，只需要在墙面对应位置重新设置固定点即可，支架本身的结构不需要做任何修改，适配性较强。针对户外使用场景，支架的结构设计也考虑了排水需求，所有卡位结构的槽位都预留了微小的排水间隙，雨天落在支架上的积水能够顺着间隙自然排出，不会在槽内积存导致支架或无人机机身被腐蚀；连接臂的弧形表面也做了顺滑过渡，不会出现积水积灰的死角，日常清洁维护十分方便。
