壁挂式无人机收纳固定挂架结构设计

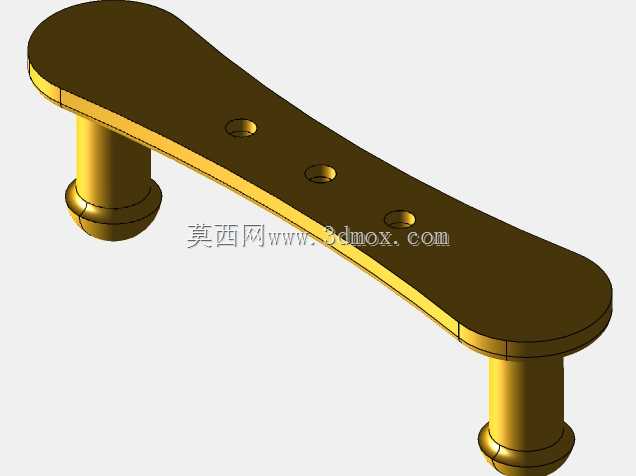

　　这款壁挂式无人机固定挂架，主要面向民用消费级无人机的日常收纳场景，解决无人机闲置时桌面堆放占空间、易磕碰落灰的实际问题，适配多数常规轴距的折叠类消费级无人机壁挂安装需求。从结构设计逻辑来看，整体采用长条形承托板加双定位插柱的组合形式，承托板做了两端圆弧过渡的轮廓处理，没有尖锐棱角，既避免取放无人机时刮蹭机身外壳，也能在有限的壁挂投影面积下最大化承托接触面积，分散无人机放置时的集中应力。承托板上均匀排布三个沉头安装孔，安装时可通过膨胀螺丝或者自攻螺丝将整个挂架固定在墙面、木质柜体立面等平整竖直安装面上，三孔排布沿承托板长度方向等距分布，相比两孔固定结构能有效避免长期承重后出现的挂架绕固定轴偏转问题，安装孔做沉头设计，

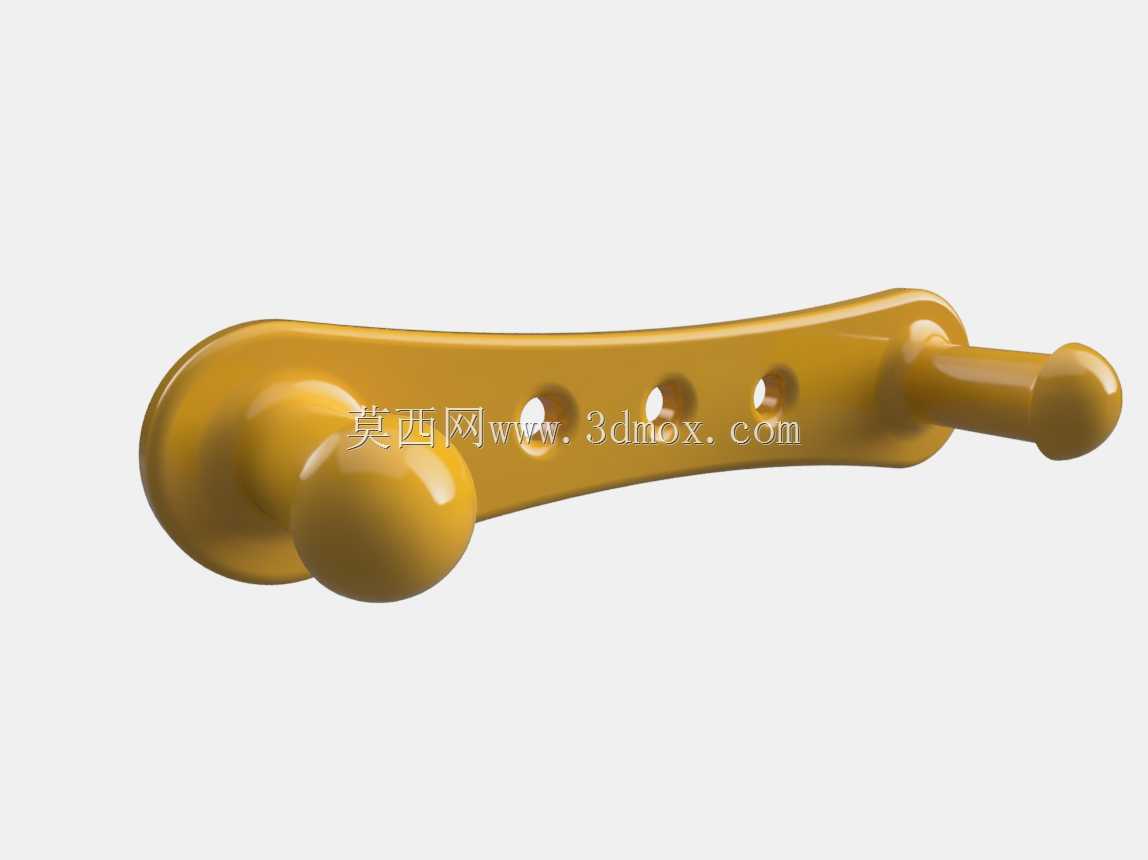

　　螺丝锁紧后头部完全没入板件平面，不会凸起刮蹭放置在板面上的无人机底部结构。承托板下方的两个圆柱形插柱，分别靠近承托板的两端位置，柱体根部做了圆弧过渡加强处理，避免柱体与承托板连接处出现应力集中断裂的问题，柱体末端做了小直径的凸缘限位结构，当无人机放置到位后，凸缘可以卡在无人机机臂或者机身对应的预留卡位处，防止无人机受外力触碰时从挂架上向前滑落，不需要额外搭配绑带或者卡扣就能实现基础的防脱限位。从安装边界尺寸来看，承托板的长度适配常规折叠后无人机的机身宽度，两个插柱的中心距对应多数消费级无人机折叠后起落架或者机身底部的卡位间距，柱体的伸出长度刚好能穿过无人机底部的对应安装间隙，

　　不会因为柱体过长导致安装后无人机与墙面间隙过大占用额外空间，也不会因为柱体过短导致限位失效。实际使用场景中，这类挂架除了家庭室内墙面收纳，也可以安装在无人机户外作业的车辆车厢内壁、工作室工具墙立面，外出作业转场时可以临时固定无人机，避免车辆行驶过程中设备在车厢内滑动碰撞。设计过程中针对承托板的承重做了结构校核，板件厚度选取兼顾刚性与轻量化需求，日常放置单台消费级无人机时不会出现明显的下挠变形，插柱与承托板采用一体化结构设计，没有拼接缝隙，长期使用不会出现连接松动的问题。整个挂架的外形没有多余的装饰结构，所有轮廓过渡都做了圆角处理，既降低了加工制造的难度，也能避免日常取放设备时的磕碰划伤，安装时只需要在安装面标记三个孔位，

　　打孔后锁入螺丝即可完成固定，不需要复杂的安装调试，普通用户也能快速完成装配。针对不同的安装墙面材质，三个安装孔的孔径适配常规的M4规格膨胀螺丝与自攻螺丝，不管是混凝土墙面、木质墙面还是轻钢龙骨墙面都能找到对应的固定方案，承托板的上表面为平整平面，放置无人机时可以均匀承托机身底部，不会因为局部凸起顶压无人机的电池仓或者传感器部位，避免对无人机的精密部件造成挤压损伤。
