90齿冠状齿轮传动零件结构设计

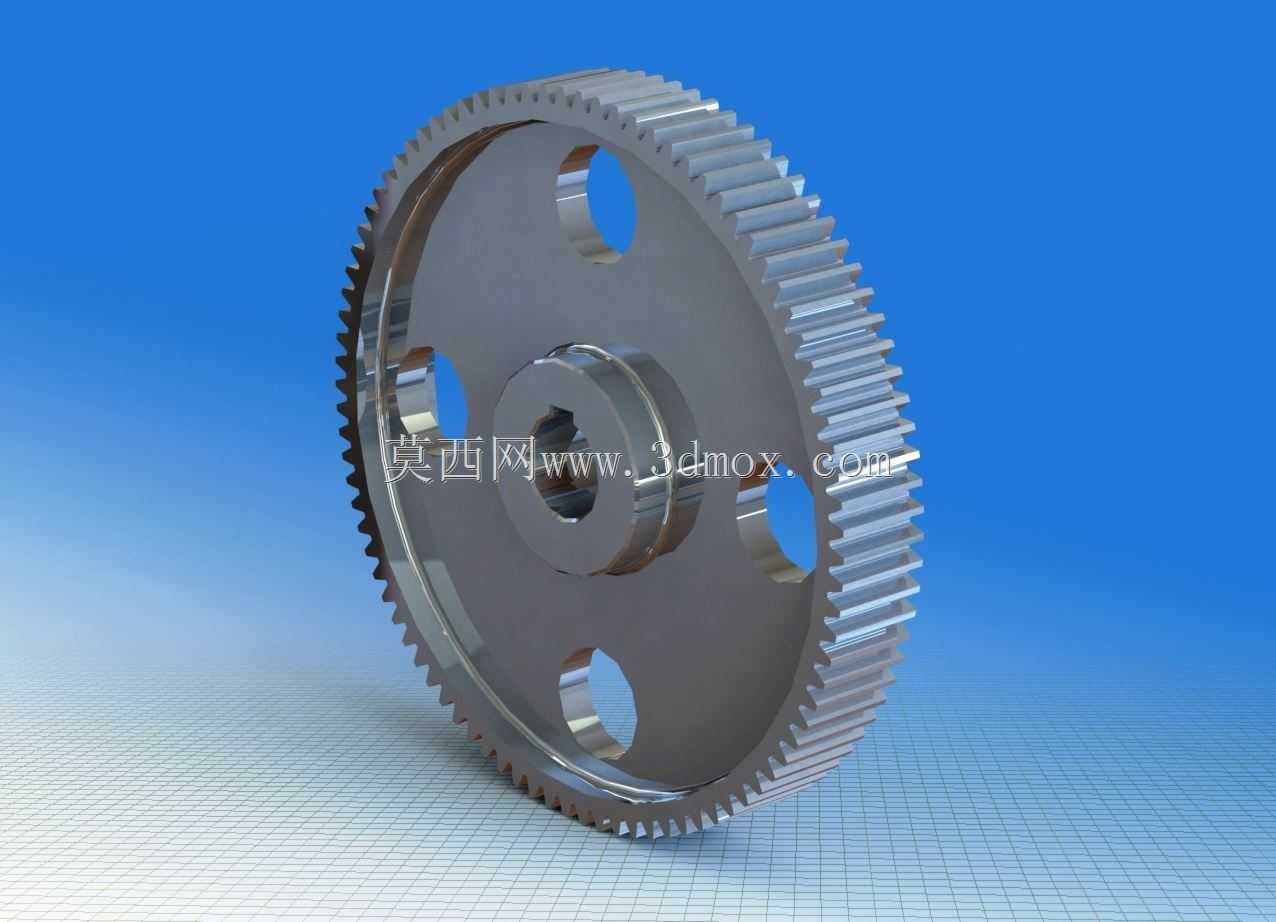

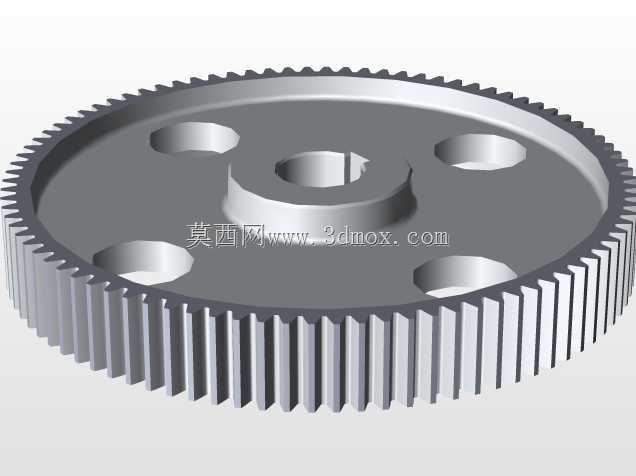

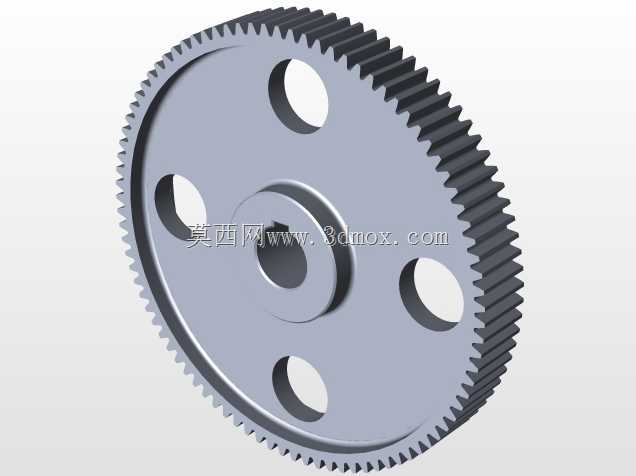

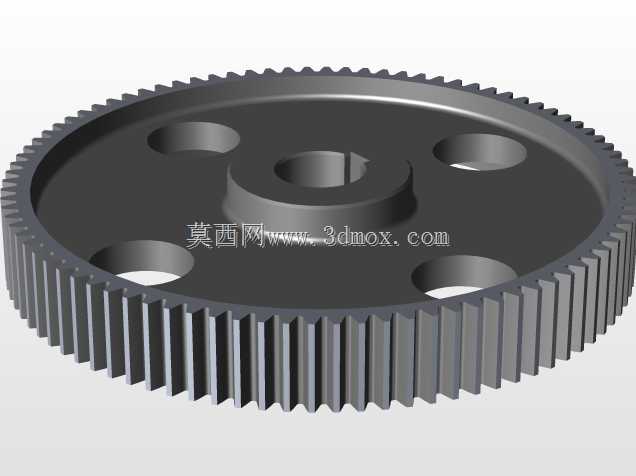

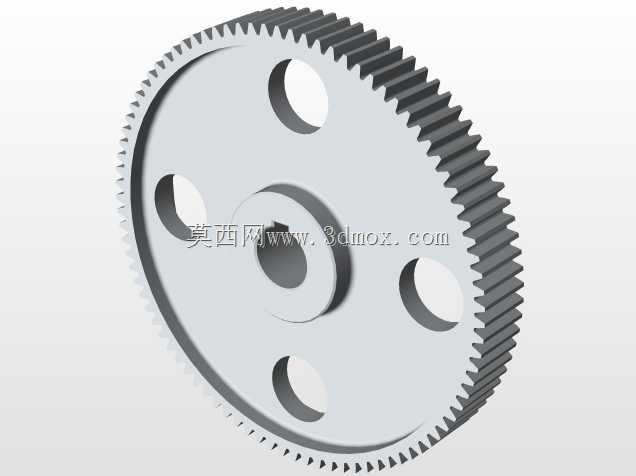

这款90齿冠状齿轮属于机械传动系统中的核心啮合零件，在各类需要交错轴动力传递的设备场景中应用广泛，常见于中小型机床进给机构、轻工包装设备传动组、自动化输送线的换向传动单元，也可用于小型减速机的换向级，实现垂直交错轴之间的转速与扭矩传递。从结构设计来看，该齿轮采用盘式辐板结构，辐板上均匀开设四个减重圆孔，在保证轮体整体结构强度、满足啮合过程中抗弯抗扭要求的前提下，有效降低了零件自身重量，减少了传动副转动惯量，提升传动启停阶段的响应速度，避免高速运转时因惯量过大带来的冲击载荷。齿轮中心设置阶梯式安装轴孔，轴孔端面带有定位凸台，安装时可与传动轴轴肩精准贴合，实现轴向定位，配合键槽连接即可传递额定扭矩，无需额外设计复杂的轴向固定结构，简化装配流程。轮齿部分采用90齿的齿形设计，啮合重合度高，传动过程中载荷分布均匀，相比少齿齿轮运转更平稳，噪音更低，适合中低速、中等扭矩的持续传动工况。齿圈与辐板之间采用圆弧过渡结构，可有效分散啮合过程中齿根位置的集中应力，避免长期交变载荷下出现齿根断裂的失效问题，提升零件使用寿命。从安装边界来看，该齿轮的最大外圆为齿顶圆直径，安装时需保证啮合副的轴线夹角符合设计要求，预留出足够的齿侧啮合间隙，同时辐板上的减重孔可作为装配过程中的工艺孔，方便使用工装卡具完成齿轮的吊装与对位，中心轴孔的公差配合需根据传动轴的设计要求选择合适的过渡或过盈配合，保证运转过程中无偏心晃动，避免因安装偏心带来的齿面偏磨、传动振动等问题。在实际选型应用中，该齿轮可搭配对应参数的圆柱齿轮组成交错轴传动副，适配不同的传动比需求，其盘式结构也方便在现有设备的传动腔体内进行安装替换，无需对周边安装结构做大幅改动，降低设备改造成本。
