内燃机动力输出用多拐曲轴结构设计

这款曲轴的结构设计围绕往复式动力机械的动力转换核心需求展开，作为动力设备中将活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。从实际应用场景来看，这类结构的曲轴可适配小排量通用内燃机、小型动力机组等设备，在动力传递链路中承担交变载荷的持续冲击，设计过程中需要重点平衡曲柄偏心距、主轴颈同轴度、平衡块配重的匹配关系，避免运行过程中出现动平衡超差引发的整机振动问题。

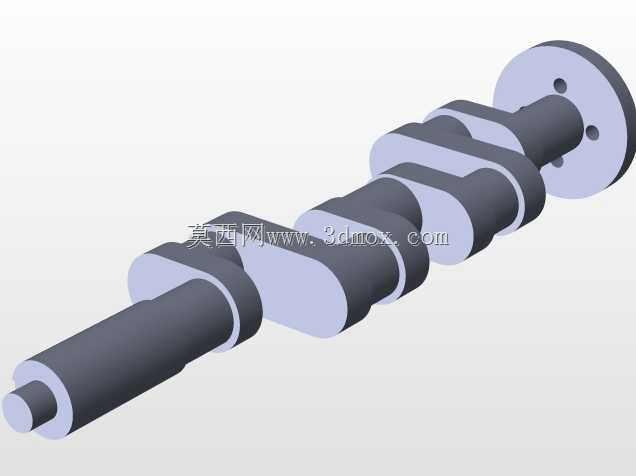

从结构设计思路来看，该曲轴采用整体式结构布局，沿轴向依次布置输入端轴段、多组曲柄销与主轴颈交替的曲拐单元、输出端连接法兰。输入端采用阶梯轴结构，不同轴径的台阶位置做了圆角过渡处理，可有效降低应力集中系数，适配油封、轴承的安装定位需求，轴段的直径公差与表面粗糙度要求需要匹配对应规格的滚动轴承装配公差，保证支撑端的回转精度。曲拐单元的曲柄销与主轴颈采用平行布置，偏心距严格匹配对应动力设备的活塞行程参数，每个曲拐两侧的平衡块采用扇形结构，配重质量经过动平衡核算，可抵消曲柄销与连杆组件回转过程中产生的离心惯性力，降低整机运行时的振动幅值。输出端的法兰盘上均匀布置连接螺栓孔，可与飞轮、动力输出联轴器等部件直接对接，法兰端面与主轴颈轴线的垂直度公差需要严格控制，避免连接后出现端面跳动超差，影响动力输出的平稳性。

在安装边界方面，设计时需要预留足够的轴向装配空间，主轴颈的支撑跨距需要匹配曲轴箱的轴承座安装位置，各轴段的径向尺寸需要避让曲轴箱内部的加强筋、润滑油道等结构，曲轴回转过程中曲柄、平衡块的最大回转半径不能与曲轴箱内壁发生运动干涉。曲轴内部可设计贯通式润滑油道，将主轴颈处供给的压力润滑油引导至曲柄销位置，为连杆轴瓦提供持续润滑，降低运动副的磨损速率。实际建模过程中，所有回转面的过渡圆角、油孔倒角等细节都做了完整还原，可直接用于后续的工程图生成、运动仿真校核、有限元应力分析等工作，帮助设计人员快速完成动力单元的整体结构匹配，减少重复建模的工作量，也可作为同类曲轴结构设计的参考样件，辅助设计人员核对曲拐布置、配重结构、安装接口的设计合理性。
