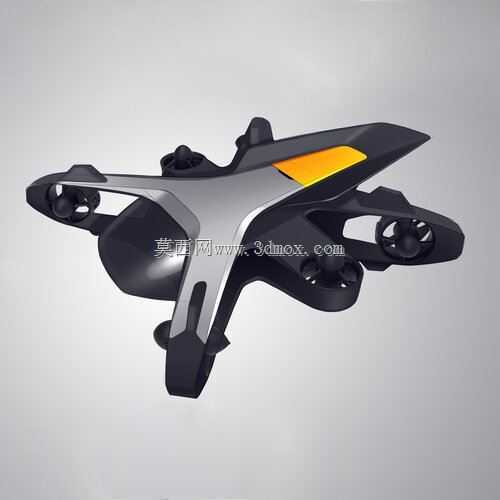

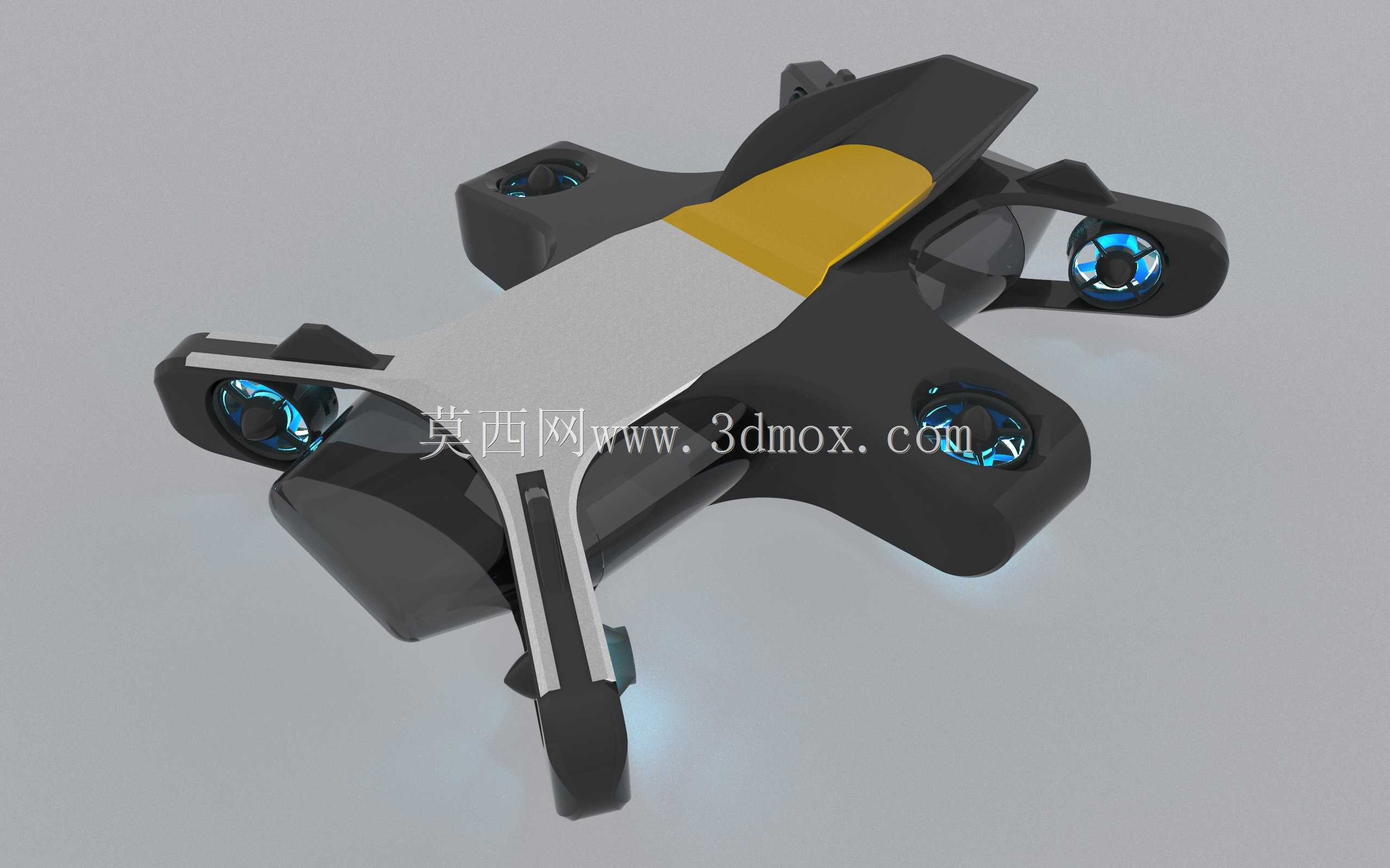

这套结构围绕小型四旋翼飞行器的机身承载、动力布置与气动外形展开,主体采用一体化流线型壳体,将四个涵道式风扇单元分布于机身四角,通过悬臂式机臂与中央机身连接,形成对称的十字推进布局。中央机身作为核心承载区,内部预留飞控板、电池、电调与传感器的安装空间,外壳顶部设置醒目的橙色装饰盖板,既用于视觉识别,也可作为快拆维护口的定位标识。
从实际用途看,这类构型常见于竞速穿越机、教学演示机与小型航拍验证平台。涵道风扇相比裸露螺旋桨,能够在相同桨径下约束气流、降低桨叶触碰外物的风险,适合室内飞行、实训教学和近距离展示场景;机臂末端的涵道环同时承担防撞圈作用,在轻微碰撞墙面或地面时,可先于桨叶接触障碍,减少螺旋桨断裂和电机轴受冲击的概率。机身下部的凸起结构对应电池舱与起落支撑点,能够在降落时形成稳定接触,避免摄像头或腹舱部件直接摩擦地面。
结构设计上,机身曲面并非单纯追求外观,而是兼顾了气流引导与零件分块。中央壳体从机头向机尾逐渐收窄,顶部棱线将正面来流分流至两侧机臂,减少旋翼之间的气动干扰;机臂与机身过渡处采用大圆角连接,能够降低应力集中,也便于塑料件脱模或碳纤维壳体成型。四个旋翼轴线保持近似竖直,并在装配边界上预留电机座安装平面,电机导线可沿机臂内腔汇入中央电调区,使外露线束减少,整体外观更整洁。
尺寸边界方面,该模型的外包络主要由四个涵道外缘决定,机身长度方向覆盖机头至尾部整流段,宽度方向由左右涵道最外圆限定,高度方向则包含底部支撑脚、机身壳体和顶部盖板。结构工程师在复用此类模型时,需要重点核对旋翼直径与涵道内径的配合间隙、电机座孔位、电池仓厚度以及飞控安装孔距。若用于真实样机制作,机臂截面需根据电机推力校核刚度,防止高频振动下机臂产生共振;涵道内壁与桨尖之间应保留均匀径向间隙,间隙过小会因制造误差导致擦桨,间隙过大则会削弱涵道增益。
装配关系上,可将模型拆分为上壳、下壳、机臂、涵道环、电机座、螺旋桨和顶部盖板等模块。上壳与下壳适合采用螺钉或卡扣连接,维护时打开上部盖板即可更换电池或调整飞控;电机座应保持与涵道同轴,螺旋桨旋转平面需水平一致,否则会引起姿态控制偏差。起落支撑点不宜过高,过高会抬升重心并增加姿态响应延迟;也不宜过低,需给底部摄像头、电池插头和减震件留出操作空间。
在工程建模过程中,这类曲面机身适合先建立对称基准面,再绘制中央机身骨架与四条机臂中心线,随后通过放样和曲面修剪形成外壳。涵道部分可围绕旋翼轴建立回转特征,再与机臂进行布尔合并;螺旋桨叶片则按翼型截面沿桨根至桨尖逐步扭转,保证桨距变化符合推力需求。对于教学用途,该结构能够清晰展示多旋翼飞行器的动力分布、壳体分件、气动外形与安装边界,也可作为进一步参数化设计的基础:例如调整机臂长度以适配不同桨距,修改电池仓尺寸以容纳不同容量电池,或在机头区域增加摄像头安装座与图传天线固定位。
现场使用时,四组推进器独立输出升力,飞控通过调节各电机转速实现升降、俯仰、横滚和偏航。机身前部较窄、后部较稳的造型,有利于在高速前飞时降低正面阻力;涵道环对噪声也有一定屏蔽作用,适合在受限空间内进行飞行验证。若后续投入加工,应根据整机重量选择壳体材料:教学展示可使用树脂打印或注塑外观件,真实飞行则更适合碳纤维板、尼龙打印件或轻质复合材料,以在刚度、重量和抗冲击能力之间取得平衡。
