内燃机曲柄连杆机构连杆结构设计

作为内燃机核心传动部件，连杆的设计直接决定动力转换效率与整机运行可靠性，其核心作用是将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，为整机输出持续扭矩。从实际应用场景来看，这类连杆广泛适配小排量往复式内燃机，覆盖乘用车动力单元、小型通用发电机组、园林机械动力头等多个使用场景，工作过程中需要承受周期性交变的冲击载荷、拉压载荷与弯曲载荷，因此结构设计阶段对刚度、强度与疲劳抗性的平衡是核心考量。

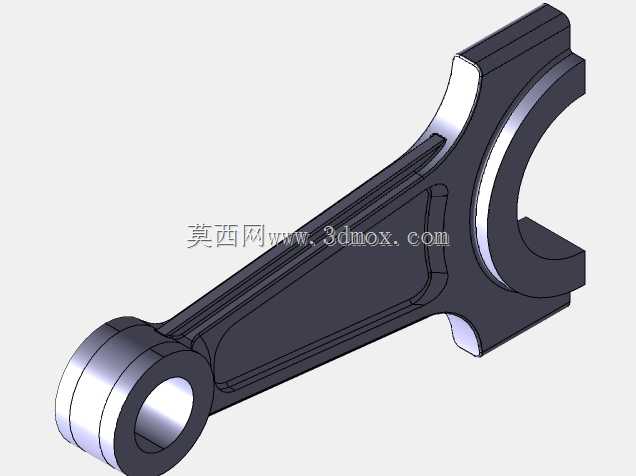

从结构设计思路来看，该连杆采用分体式大头结构，大头端配套轴瓦安装位，用于与曲轴连杆轴颈配合，剖分面采用平切口设计，加工工艺性更好，适配多数中小功率内燃机的装配需求；小头端为整体式环形结构，内置衬套安装位，用于与活塞销连接，实现与活塞组件的铰接。杆身采用工字形截面设计，在保证足够抗弯抗扭刚度的前提下，尽可能降低结构自重，减少往复运动惯性力，降低曲轴系的动载荷冲击，这一截面形式也能在模锻成型过程中获得更好的金属流线分布，提升零件整体疲劳强度。

在安装边界与尺寸匹配上，设计阶段需要严格控制大小头孔的中心距，这一尺寸直接影响内燃机的压缩比与活塞行程参数，偏差过大会导致活塞撞缸或者压缩比不足，影响整机动力输出；大小头孔的圆柱度、表面粗糙度需要满足轴瓦与衬套的压装要求，避免配合过松出现转动窜动，或是过紧导致轴瓦变形影响润滑间隙。大头端的连接螺栓孔位置度需要严格管控，保证装配后剖分面贴合紧密，避免工作过程中出现大头孔失圆，拉伤曲轴轴颈。杆身与大小头的过渡区域采用大圆角平滑过渡，避免应力集中，降低交变载荷下的疲劳断裂风险。

从实际功能特性来看，该连杆结构在设计时预留了充足的润滑油道布置空间，润滑油可通过曲轴轴颈的油孔进入大头轴瓦间隙，再通过杆身内部的油道输送到小头衬套位置，实现活塞销与衬套的持续润滑，避免干摩擦导致的衬套烧蚀、活塞销抱死等故障。整体结构经过运动干涉校核，在曲轴全转角范围内，连杆摆动过程中不会与缸套内壁、曲轴平衡块发生运动干涉，适配对应缸径的内燃机缸体布局，能够满足额定转速下的长期可靠运行要求。
