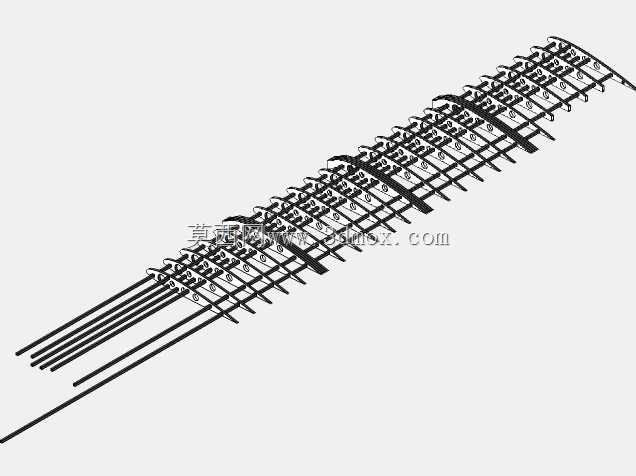

右侧机翼骨架组件结构设计

该右侧机翼骨架组件为固定翼飞行器升力面的核心承载结构，主要应用于轻型固定翼飞机、长航时无人机的右侧机翼装配环节，承担飞行过程中气动载荷传递、翼面外形维持、机载设备安装依托的核心作用。设计过程中优先遵循传力路径最短原则，沿翼展方向布置多根平行主翼梁作为主要纵向承力构件，翼梁从翼根连接段一直延伸至翼尖区域，翼根位置预留与机身中央翼盒对接的安装接口，接口处的连接孔位同轴度公差控制在0.02mm以内，保证装配后机翼与机身的对接精度，避免飞行过程中出现应力集中。垂直于翼展方向等距排布的翼肋构件，通过定位卡接结构与主翼梁固定，翼肋的外缘轮廓严格匹配翼型的气动外形曲线，为后续蒙皮铺贴提供精准的外形支撑，保证机翼成型后的气动外形符合设计要求，减少飞行过程中的压差阻力。每段翼肋上预留的减重孔在保证结构强度的前提下，有效降低了组件整体自重，同时为机翼内部的燃油管路、操纵拉线、航电线缆提供了排布通道，避免内部管线与结构件出现运动干涉。组件的前缘位置设置有连续的前缘支撑条，用于固定机翼前缘蒙皮，抵御飞行过程中鸟撞、气流冲刷带来的局部冲击载荷；后缘位置预留了副翼、襟翼等操纵面的铰接安装位，铰接支座与翼梁、翼肋采用一体化连接设计，保证操纵面的载荷能够直接传递到主承力结构上。从安装边界来看，该组件翼根端的对接面尺寸匹配对应机型的中央翼盒安装槽，整体翼展方向长度适配对应机型的右侧机翼设计展长，弦向尺寸从翼根到翼尖按照设计的梯形翼比例逐步收窄，装配时可通过翼梁上的定位销快速完成与机身结构的初定位，再通过高锁螺栓完成紧固连接，能够有效缩短机翼总装的作业时长。设计阶段针对不同飞行工况下的载荷分布做了对应结构强化，大载荷区域的翼梁、翼肋壁厚做了针对性加厚，小载荷区域则通过结构优化去除冗余材料，在结构强度、自重控制、装配便捷性三者之间取得平衡，能够满足常规通航飞行、长航时巡航等不同工况下的使用要求。
