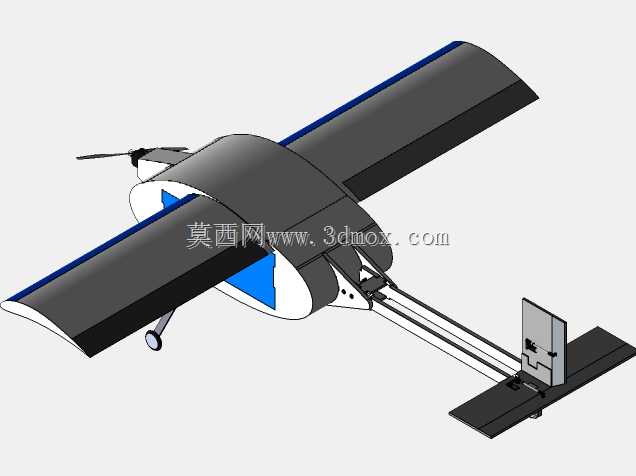

上单翼尾撑式固定翼DBF竞赛飞机结构

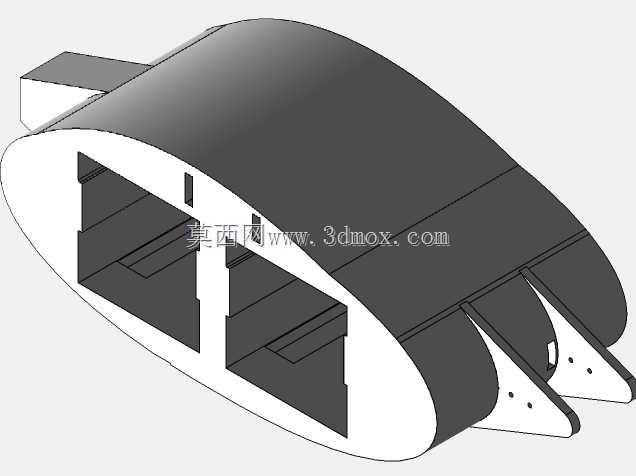

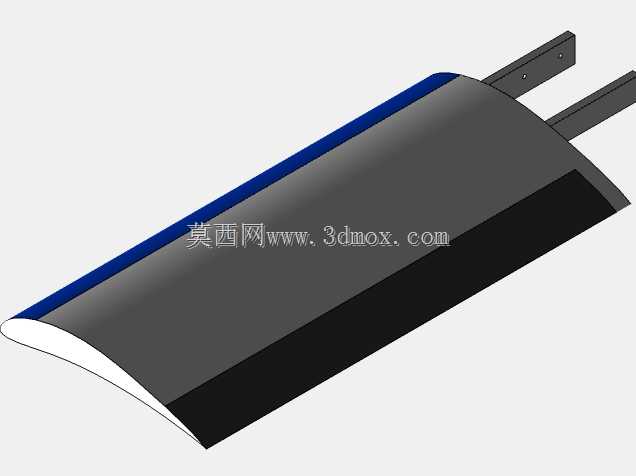

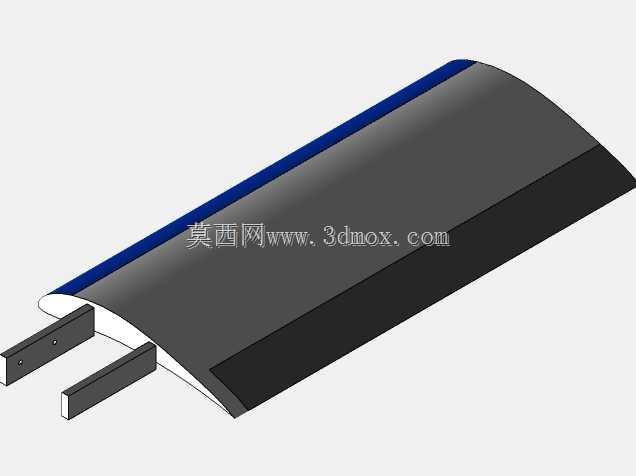

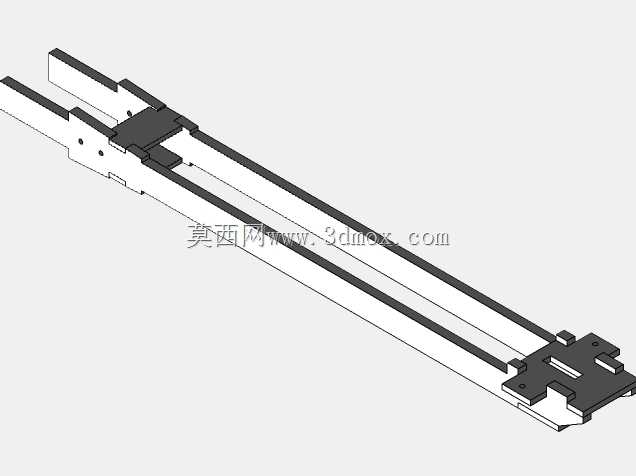

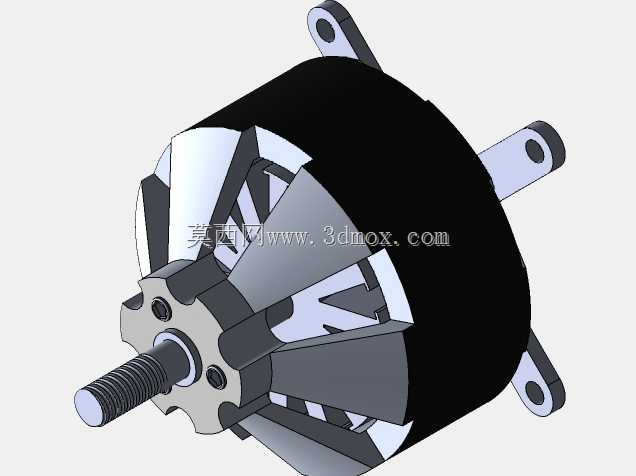

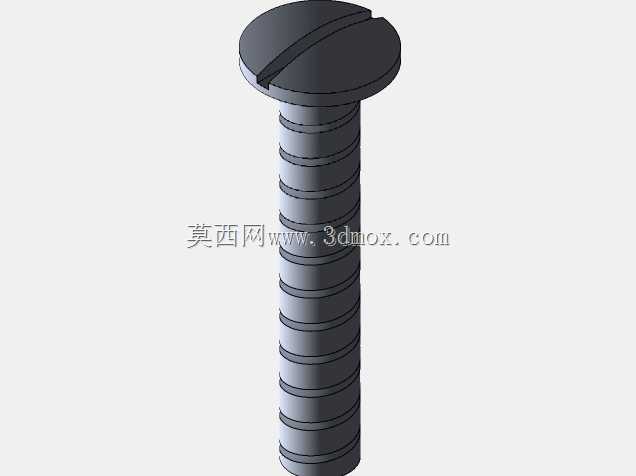

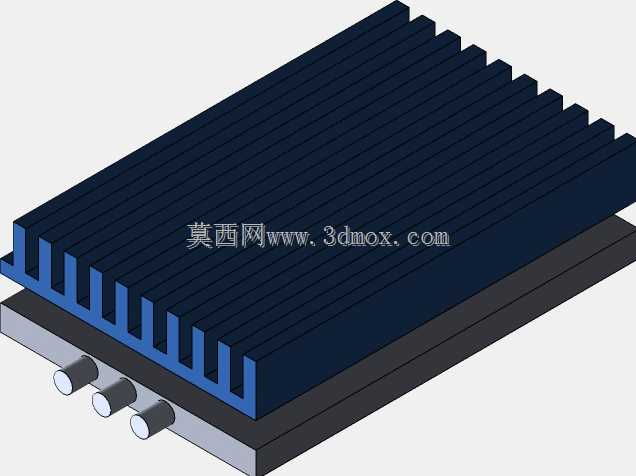

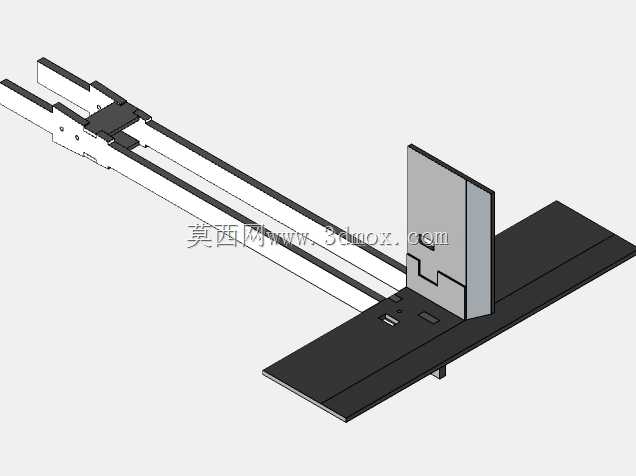

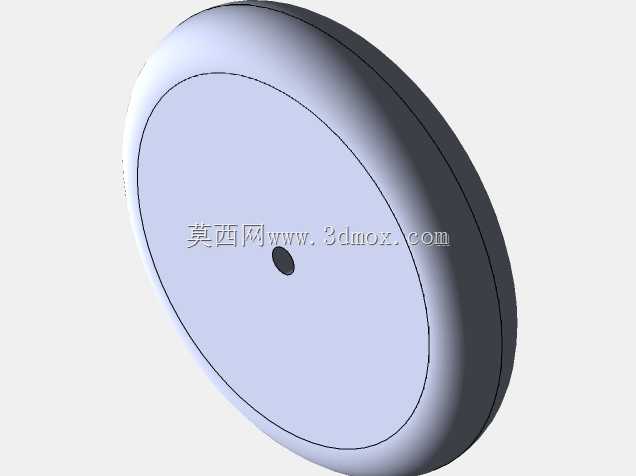

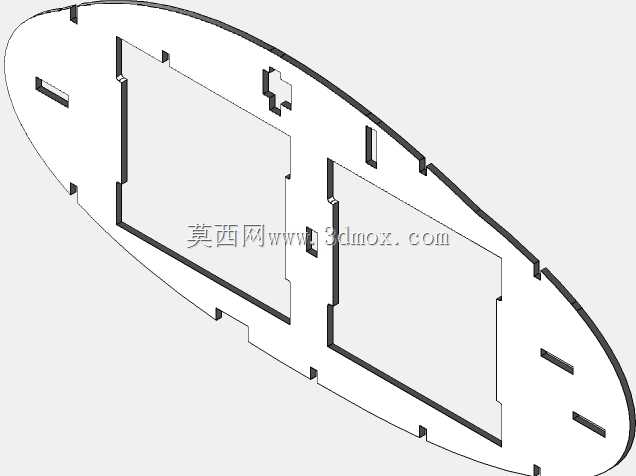

该结构针对高校航空类赛事DBF项目的载荷运输需求设计，采用上单翼搭配双尾撑的布局形式，核心设计目标是在限定起飞重量与翼展边界内，最大化载荷承载能力同时兼顾低速起降的操控稳定性。从实际赛事应用场景来看，这类飞行器需要完成指定重量载荷的装载、短距起飞、绕标飞行与定点着陆全流程任务，因此结构设计上优先保障机翼升力效率与机身载荷舱的空间利用率。机翼采用相对厚度较大的平凸翼型，翼根处与机身整流段做一体化平滑过渡，减少翼身干扰阻力，机翼后缘预留了副翼安装位，可根据飞行测试的舵效反馈调整舵面面积与偏转角度范围，保障横侧操控的灵敏度不会因大载荷挂载出现明显衰减。动力段布置在机头位置，搭配前置拉力螺旋桨，整流罩与机身前段做流线型包覆，既减少迎风阻力，也能为电机、电调等动力组件提供足够的冷却进风通道，前三点式起落架的主起落架安装在机身载荷舱下方的承力框位置，采用弹性支撑结构吸收着陆冲击，避免硬着陆时载荷传递到机身主体结构造成连接件松动，尾轮与垂尾舵面做联动设计，提升地面滑跑阶段的方向控制能力。双尾撑结构从机翼后缘的承力位置向后延伸，末端连接水平尾翼与单块垂尾，这种布局能让尾翼避开机翼后的下洗气流干扰，在大迎角低速飞行状态下仍能保持足够的舵面操纵效率，同时尾撑杆采用轻量化的中空结构设计，在保证抗弯扭强度的前提下尽可能降低尾部结构重量，将整机重心调整到机翼平均气动弦长的最优区间，减少平飞时的配平阻力。载荷舱设置在机翼下方的机身中段，舱门采用快拆结构设计，可快速完成赛事要求的载荷装卸操作，舱体内部预留了载荷固定的安装点位，可根据不同重量的载荷块调整固定绑带的位置，避免飞行过程中载荷移位影响整机重心平衡。整体结构的安装边界严格匹配赛事规则的尺寸限制，翼展、机身长度、尾翼高度均控制在规则允许的范围内，各部件之间采用快拆连接件组装，可快速完成拆解运输与现场组装调试，外露的结构件均做了圆角处理，减少飞行过程中的气动阻力同时也能避免组装调试时的尖锐边角磕碰。
