便携式甚高频超高频无线电通讯设备结构

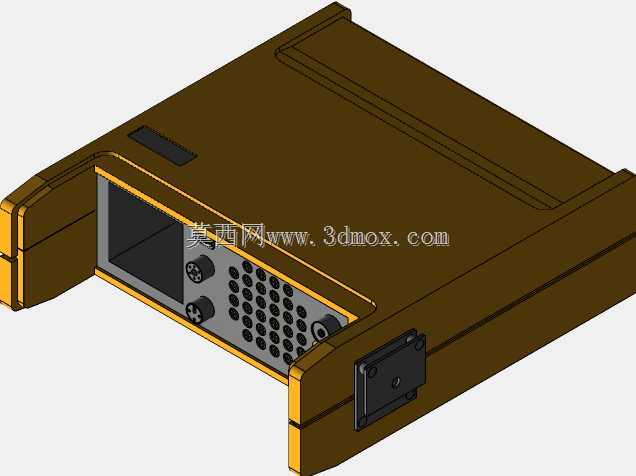

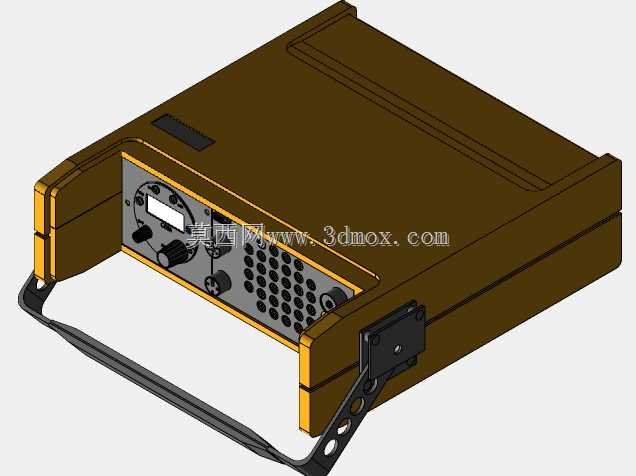

这款便携式通讯设备的结构设计，首先围绕野外复杂作业场景的使用需求展开，常见于地质勘探、野外工程施工、应急救援现场等无公共通讯网络覆盖的区域，承担作业班组间的语音通讯、信号传输功能，可在复杂电磁环境、恶劣户外条件下维持稳定的通讯链路。从结构设计思路来看，整机采用带提手的便携箱式结构，外壳主体选用高强度工程材质，边角做了加厚防撞处理，适配户外搬运、临时放置时的磕碰冲击，侧面的折叠支撑结构可在作业时将设备支起至合适操作角度，无需额外配置安装支架，满足临时作业点快速部署的需求。前面板区域集中布置了调节旋钮、显示屏、接口与出声孔，操作区域做了内凹防护设计，避免搬运过程中误碰旋钮或刮伤显示面板，出声孔采用矩阵式排布，兼顾出声效率与防尘防异物侵入的需求，接口位置预留了足够的插拔操作空间，即使佩戴防护手套也可顺利完成线缆连接。设备的安装边界充分考虑单人携带的使用需求，整体宽度控制在单臂可承托的范围内，提手做了贴合手部弧度的防滑处理，背带挂点采用金属嵌件加固，可承受整机重量的长期吊挂负载，箱体合缝处做了错位止口设计，可阻挡日常使用中的雨水泼溅与粉尘侵入，适配户外多变的天气条件。内部结构预留了标准的电路板安装位与电池仓空间，模块间的走线槽做了规整的限位设计，避免设备晃动时线缆移位接插件松脱，电源与通讯接口做了分区布置，减少电源线路对射频信号的干扰，保障通讯信号的稳定传输。整机结构拆分后可分为上盖、下箱体、前面板组件、提手组件、支撑脚组件几个部分，各部件间的连接螺丝孔位都做了均匀的受力排布，拆装维护时无需专用特殊工具，野外现场即可完成模块更换与故障排查，箱体内部还预留了少量冗余空间，可根据不同使用场景加装扩展功能模块，无需重新开模调整整体外壳结构，兼顾了结构可靠性与功能扩展性。
