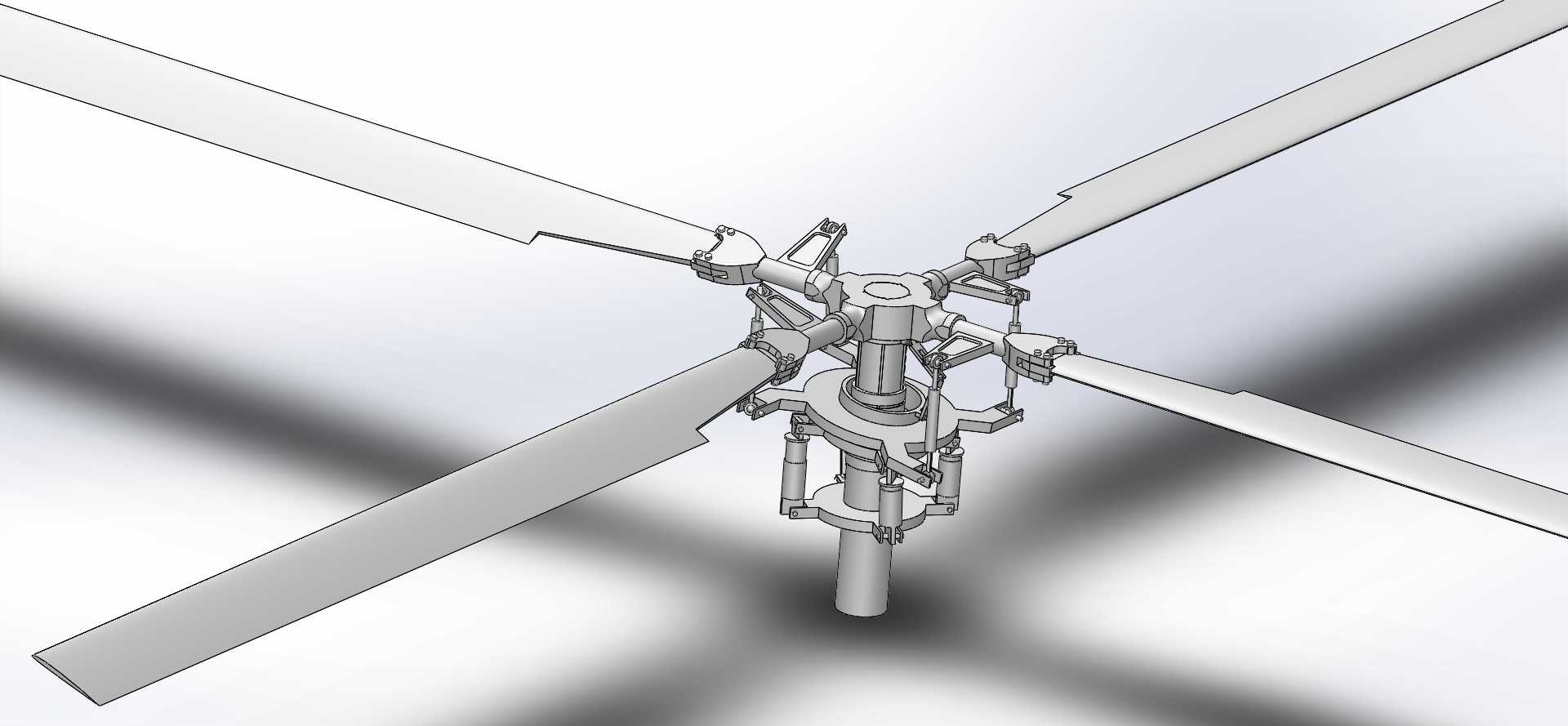

直升机四叶旋翼桨叶连接总成长结构

　　该结构为直升机旋翼系统的核心连接总成，承担着将发动机输出扭矩传递至每一片桨叶、同时平衡桨叶在不同飞行状态下交变载荷的核心作用，是直升机升力生成路径上最关键的承力部件。从实际应用场景来看，这类四叶旋翼总成多用于中型通用直升机平台，既可以承担低空运输、搜救任务的飞行升力输出，也能在农林喷洒、空中巡线等作业场景下，通过稳定的桨距调节维持不同载荷下的飞行姿态稳定。

　　从功能特性上看，该总成集成了挥舞铰、摆振铰与变距拉杆的安装接口，每一组桨叶连接位都预留了对应铰支座的装配空间，能够允许桨叶在旋转过程中完成三个维度的小幅动作：挥舞方向的上下摆动用于平衡前行桨叶与后行桨叶的升力差，避免飞行过程中出现滚转力矩失衡；摆振方向的前后小幅位移用于吸收桨叶旋转过程中产生的哥氏力交变载荷，降低桨根位置的疲劳应力集中；变距摇臂的连接位则与机上的操纵线系联动，飞行员通过总距杆、周期变距杆的操作，就能带动每一片桨叶改变安装角，实现升力大小与方向的调整，完成起飞、降落、转向、前飞等全套飞行动作。

　　在设计思路层面，该总成采用中心主轴集成式布局，所有铰支座、连接耳片均围绕中心承力主轴周向均匀分布，四组连接结构呈90度夹角对称布置，从根源上降低旋转过程中的不平衡离心力。中心主轴采用阶梯轴结构设计，不同轴段分别对应轴承安装位、锁紧螺母定位面、下部传动花键连接位，装配时可以从旋翼塔上方直接落装，与主减速器输出轴通过花键传递扭矩，轴肩位置预留的密封圈安装槽能够阻挡高空低温环境下的水汽、沙尘进入轴承腔体，延长转动部件的维护周期。每一组桨叶连接叉耳都采用等强度设计，叉耳间距与对应型号桨叶的根端厚度完全匹配，连接螺栓孔的位置精度控制在0.02mm以内，避免装配后出现附加弯矩导致的局部应力过载。变距拉杆的连接端采用球铰结构设计，能够在桨叶挥舞、摆振的过程中始终保持操纵力矩的顺畅传递，不会出现运动卡滞。

　　从安装边界与尺寸配合来看，该总成的下部安装法兰与主减速器壳体的定位止口采用过渡配合，装配时通过8组周向均布的高强度螺栓完成紧固，螺栓预紧力按照对应材料的屈服强度70%设定，能够承受最大起飞功率下的扭矩输出与极限飞行状态下的冲击载荷。桨叶安装位的中心到主轴轴线的距离，与桨叶根端的设计安装距完全匹配，装配后单片桨叶的静平衡力矩偏差控制在允许范围内，避免高速旋转时产生过大的振动。总成整体的轴向高度经过严格核算，安装后桨叶平面与主减速器安装面的距离满足旋翼塔的整流罩安装空间要求，不会与机身结构、操纵线系出现运动干涉。在日常维护场景下，该总成的每一个润滑点都预留了外露的注油嘴，不需要拆解整体结构就能完成轴承、铰节点的润滑保养，铰节点的磨损量检查位置也设计在易观测的外侧，地勤人员可以通过目视检查快速判断部件损耗情况，降低外场维护的工作量。

　　在结构强度设计上，所有承力部件的载荷路径都做了连续化处理，避免出现截面突变导致的应力集中，叉耳与主轴连接的位置设置了过渡圆角，圆角半径按照对应载荷下的应力集中系数优化，确保在极限载荷工况下，部件的最大应力低于材料的疲劳极限，满足定寿周期内的使用要求。变距摇臂的安装座与桨夹采用一体化加工成型，减少了连接螺栓的数量，降低了连接松动的风险，同时也减轻了整体结构重量，提升旋翼系统的功重比。
