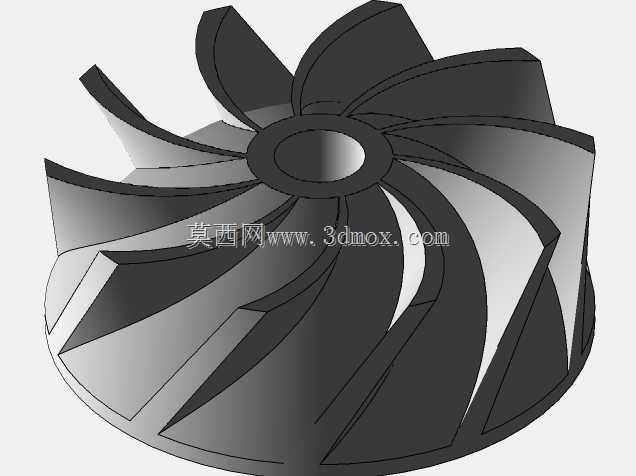

离心式流体输送叶轮三维结构设计

这类叶轮结构广泛应用在流体输送类设备中，覆盖工业通风、流体增压、动力系统进气增压等多个工程场景，是离心式流体设备的核心做功部件。从实际工程使用角度看，该叶轮依靠高速旋转时叶片对流体的做功，将输入的轴功率转化为流体的压力能与动能，实现流体的定向输送或增压，不同的叶片曲面曲率直接决定设备的运行效率、压力曲线与适用流量区间。设计过程中首先要匹配设备的额定运行参数，根据目标流量、压升要求确定叶轮的整体外径尺寸，再结合安装位的轴径参数确定中心轮毂的内孔直径与轮毂厚度，保证与传动轴的配合精度，避免高速旋转时出现动平衡偏差。叶片采用后弯式空间曲面构型，每一片叶片的型线从轮毂处的入口端延伸至轮缘的出口端，沿旋转方向形成平滑的曲率过渡，既可以减少流体进入叶道时的冲击损失，也能降低叶道内的流体脱流风险，提升运行工况的稳定性。叶片数量经过流场仿真验证，在保证叶道通流面积足够的前提下，尽可能减少叶片表面的附面层发展，降低流动阻力。叶轮的轮盘部分采用等强度渐变厚度设计，靠近轮毂中心的区域厚度更大，以承受旋转时的离心拉应力，向轮缘方向厚度逐步收窄，在保证结构强度的前提下控制整体转动惯量，降低设备启动时的扭矩负载。安装边界方面，中心轮毂的配合面需要与传动轴采用过渡配合，搭配键槽实现扭矩传递，叶轮轴向定位依靠轴肩与锁紧螺母完成，安装时需要保证叶轮端面与轴线的垂直度公差控制在合理范围内，避免运行时出现轴向窜动引发的振动。这类叶轮在实际选型替换时，需要严格匹配原设备的安装尺寸、旋转方向与额定转速，曲面叶片的成型精度直接影响设备的运行效率与噪声水平，建模过程中对叶片型线的曲率连续性做了平滑处理，避免出现局部折角引发的应力集中与流动损失，可直接用于结构校核、流场仿真分析或加工前的数模验证。
