航空用钩形连接锁紧构件结构设计

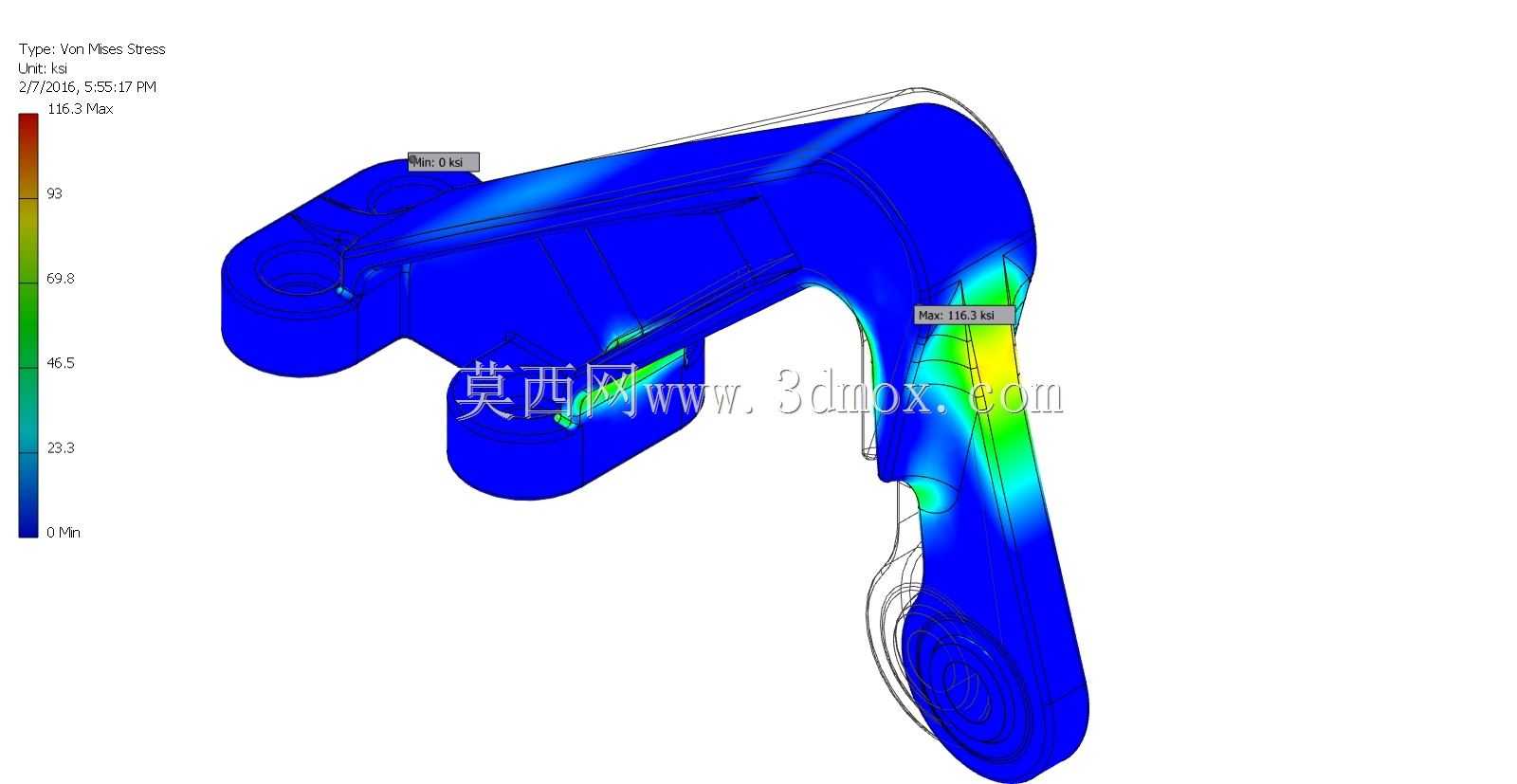

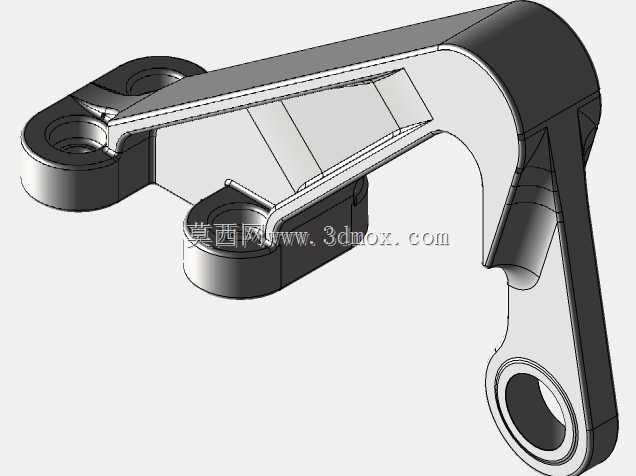

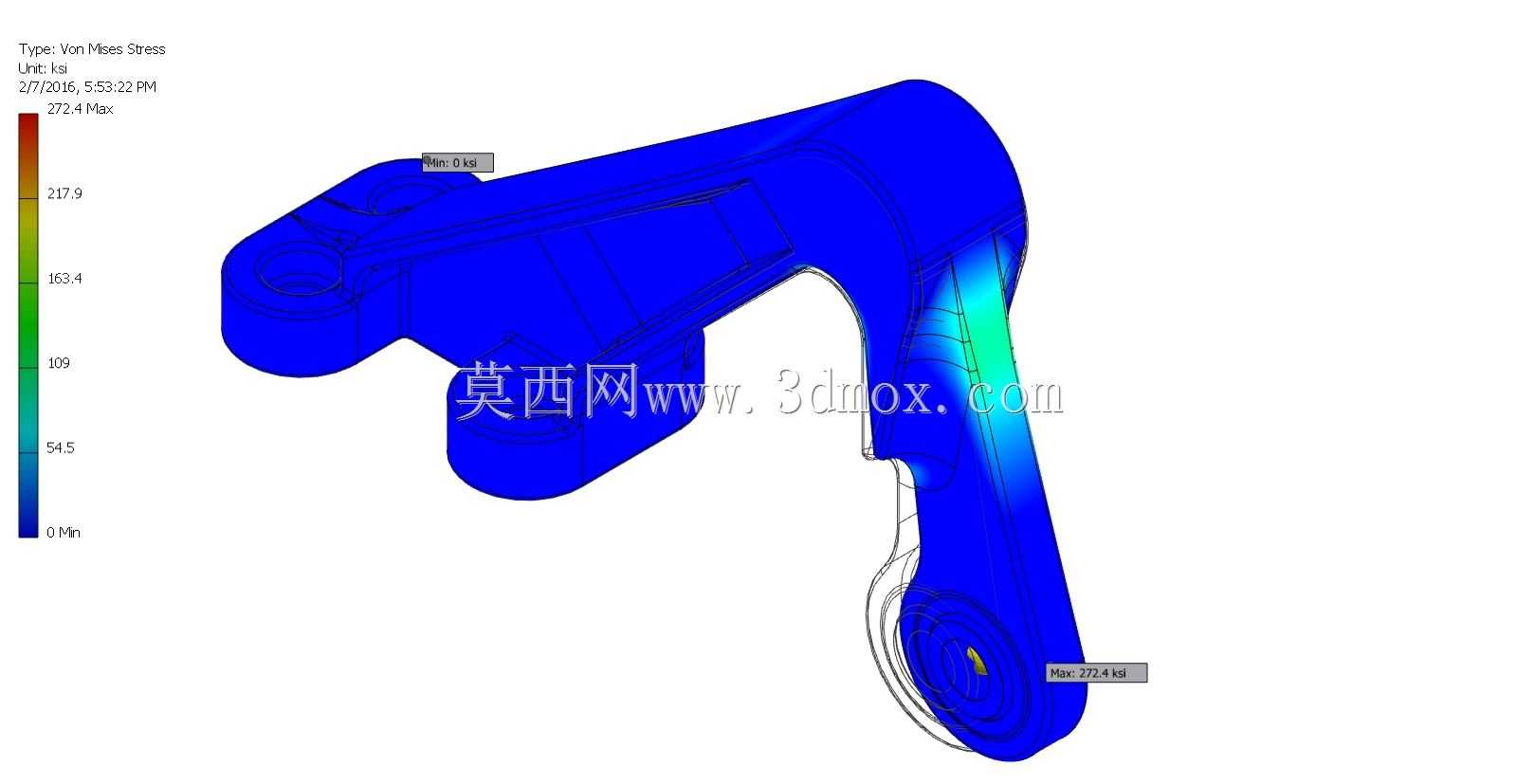

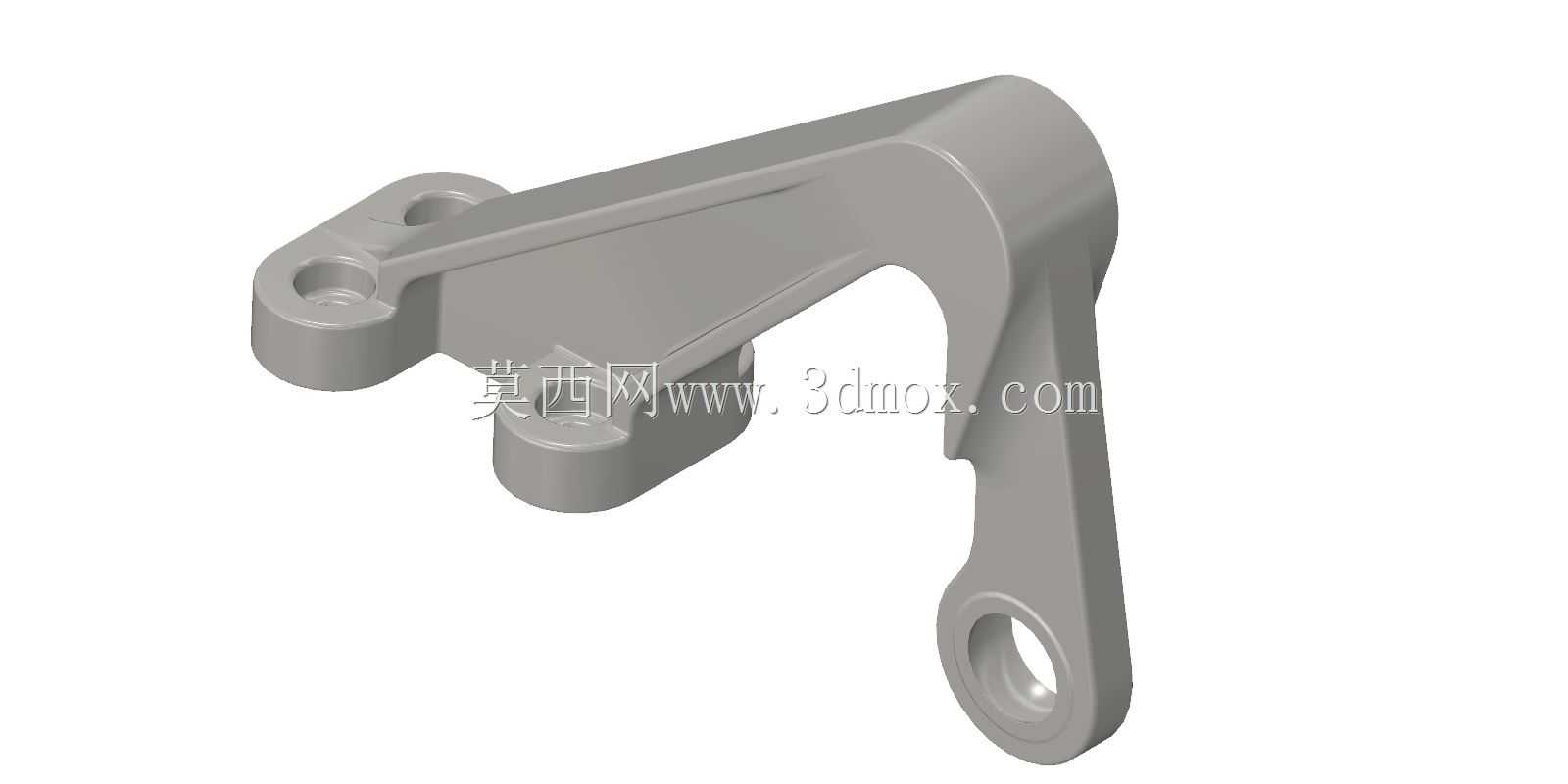

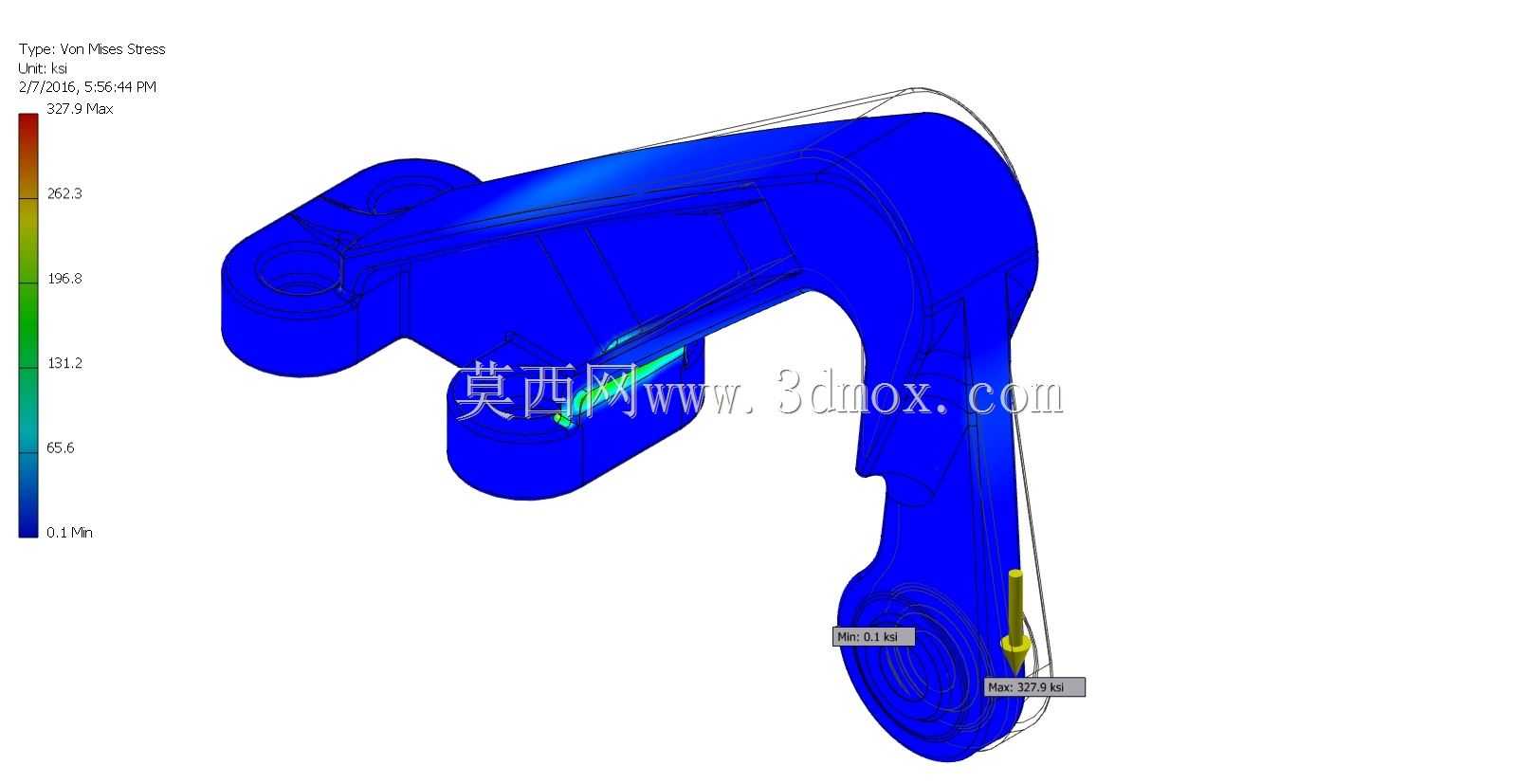

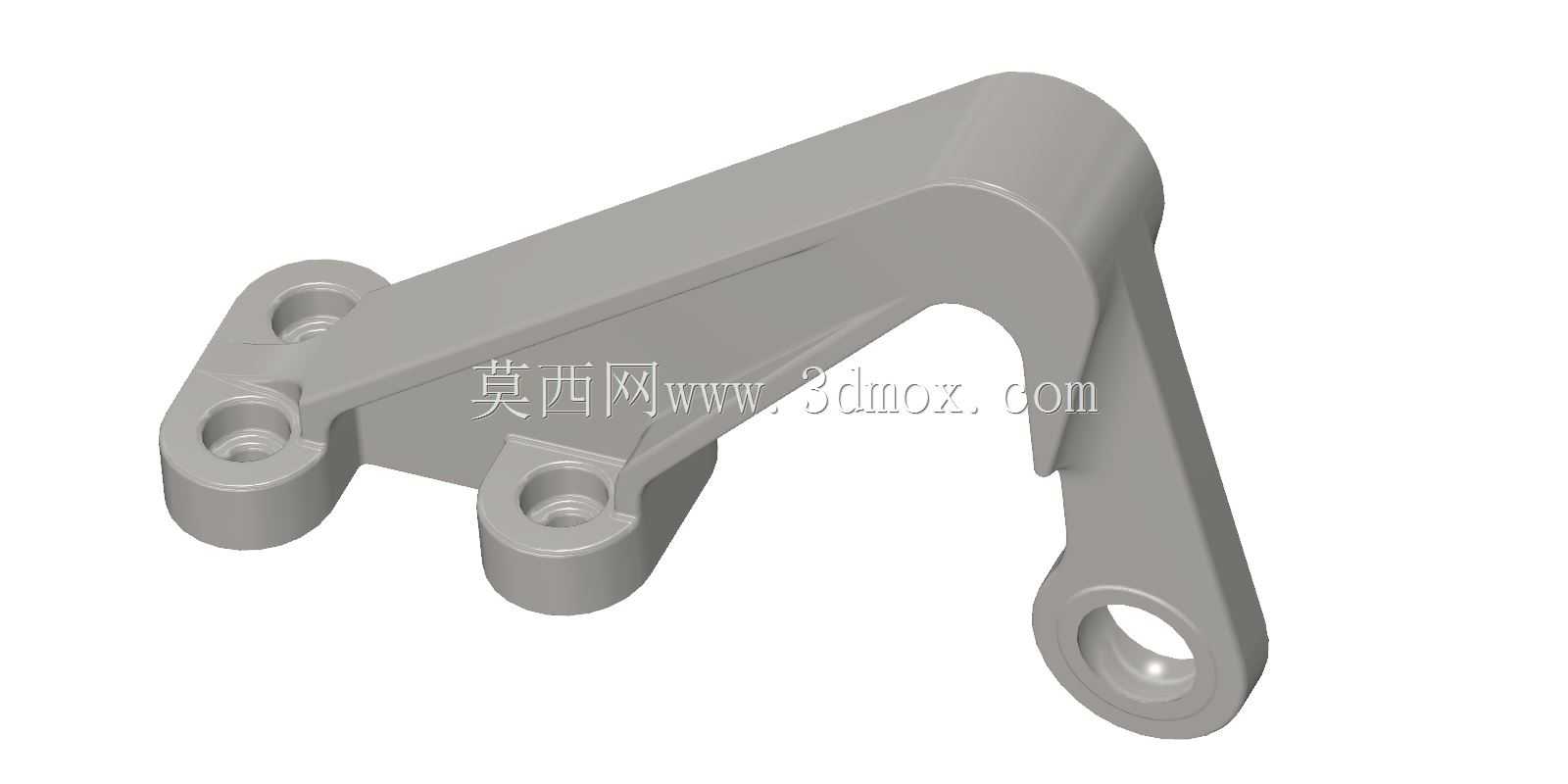

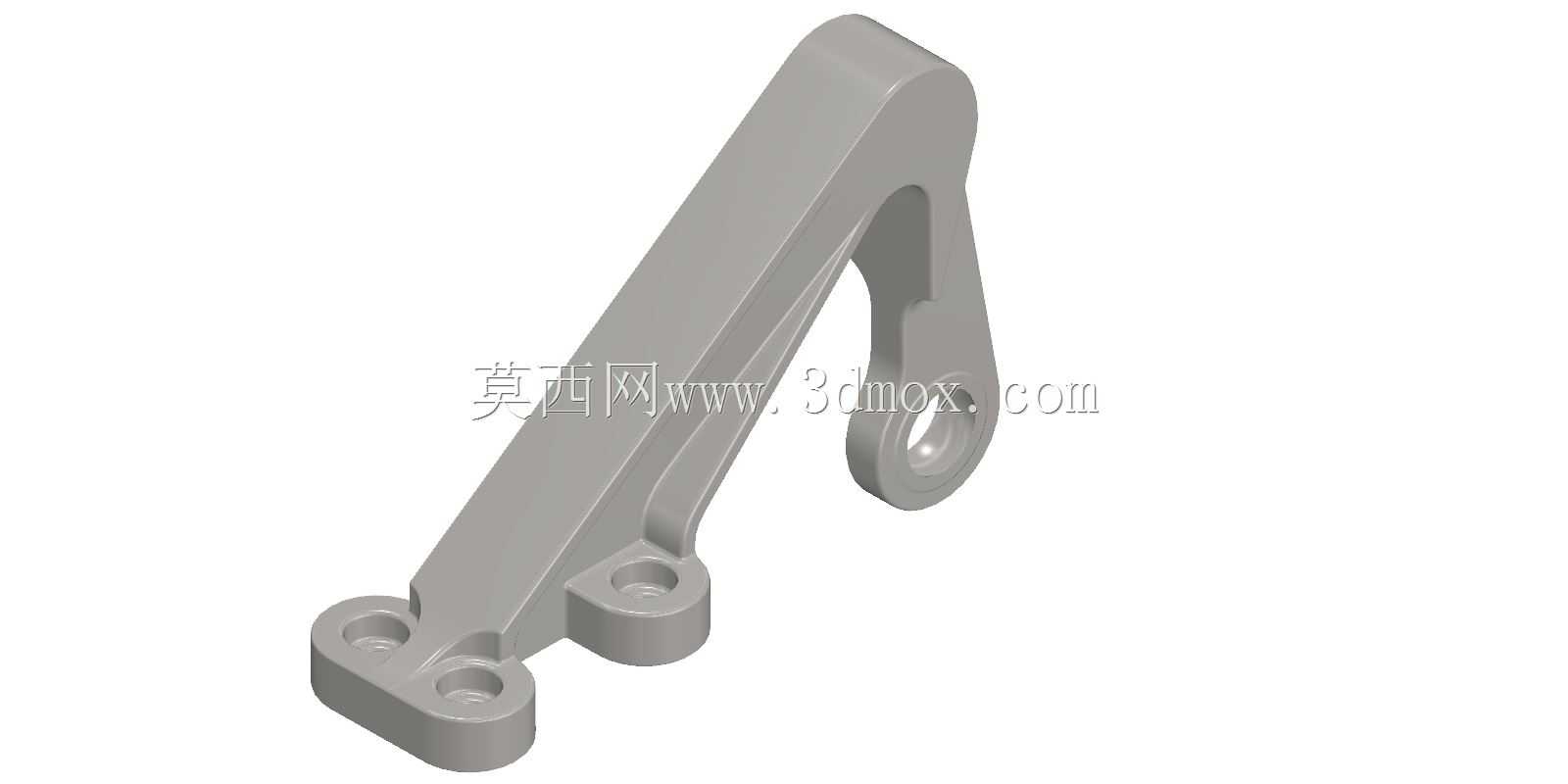

该构件属于航空机载系统配套的承力锁紧类零件，主要应用于飞机舱门、快卸检修口盖、机载设备快装支架的连接锁紧场景，在飞行过程中承担连接副的锁止定位功能，承受气动载荷传递、设备振动带来的交变应力，避免飞行状态下连接部位出现松脱、移位问题，保障机载结构的连接可靠性。从结构设计逻辑来看，整体采用一体化锻坯加工的构型思路，主体为变截面弧形钩臂结构，一端设置双同轴安装孔位，用于通过销轴与固定基座形成铰接副，铰接孔位周边做了加厚凸台处理，分散销轴传递的集中载荷，避免孔位边缘在交变载荷下出现应力开裂；钩体的弧形卡口做了导向倒角处理，在对接锁止过程中可自动适配对接件的位置偏差，降低装配对位难度，卡口工作面设置了微小的过盈贴合面，锁止后可消除连接间隙，减少振动工况下的撞击磨损。构件另一端设置单耳铰接孔，用于连接锁止驱动机构或者保险限位结构，孔内可配套耐磨衬套，提升反复开合动作下的使用寿命，整体臂身采用流线型变截面设计，在保证结构强度、刚度满足载荷要求的前提下，尽可能去除非承力区域的材料余量，降低零件自身重量，契合航空装备轻量化的设计需求。从安装边界来看，双孔端的两个铰接孔中心距为固定设计值，安装时需保证铰接销轴与孔位的同轴度公差在0.02mm以内，避免铰接动作出现卡滞；钩体卡口的开口尺寸与对接锁销的直径做适配设计，锁止后卡口与锁销的贴合面积不小于85%，保证载荷均匀传递；单耳端的孔位中心与双孔端铰接中心的连线角度经过精准校核，锁止到位后可形成稳定的力学自锁角度，在无主动解锁动作的情况下不会因振动、载荷冲击出现意外脱开。零件的所有棱边均做了R0.5以上的圆角过渡处理，避免加工和装配过程中出现应力集中点，同时减少锐边对操作人员、相邻管线的划伤风险，外露的配合面在加工时需达到相应的粗糙度要求，降低反复动作过程中的摩擦阻力，减少磨损量。
