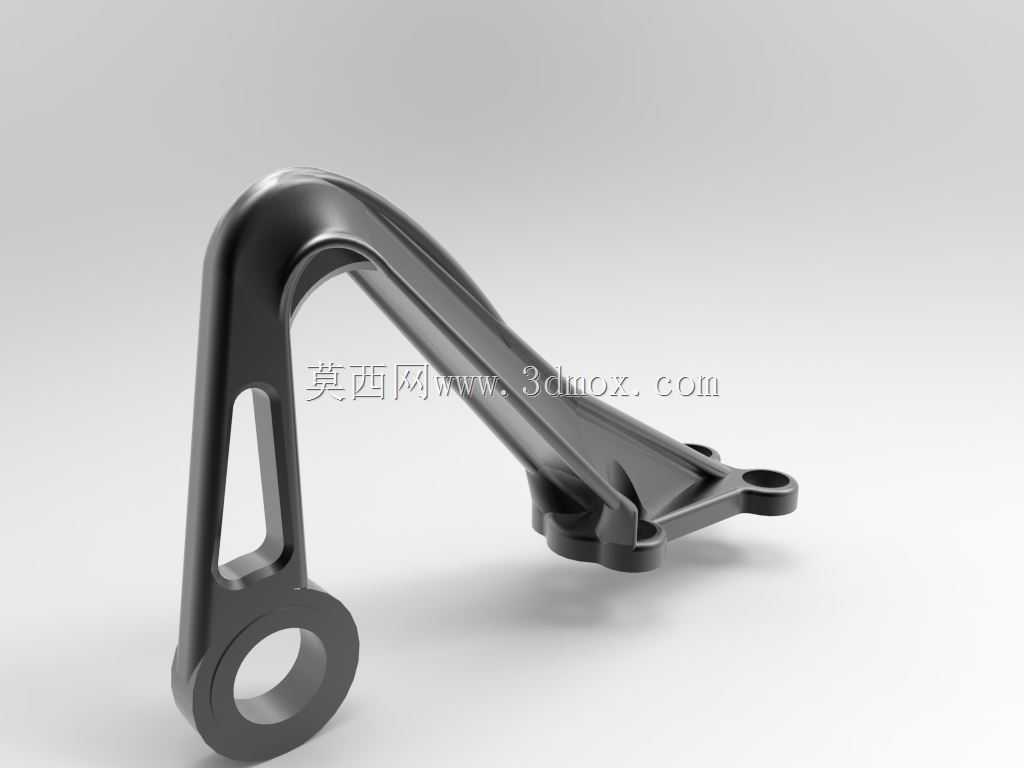

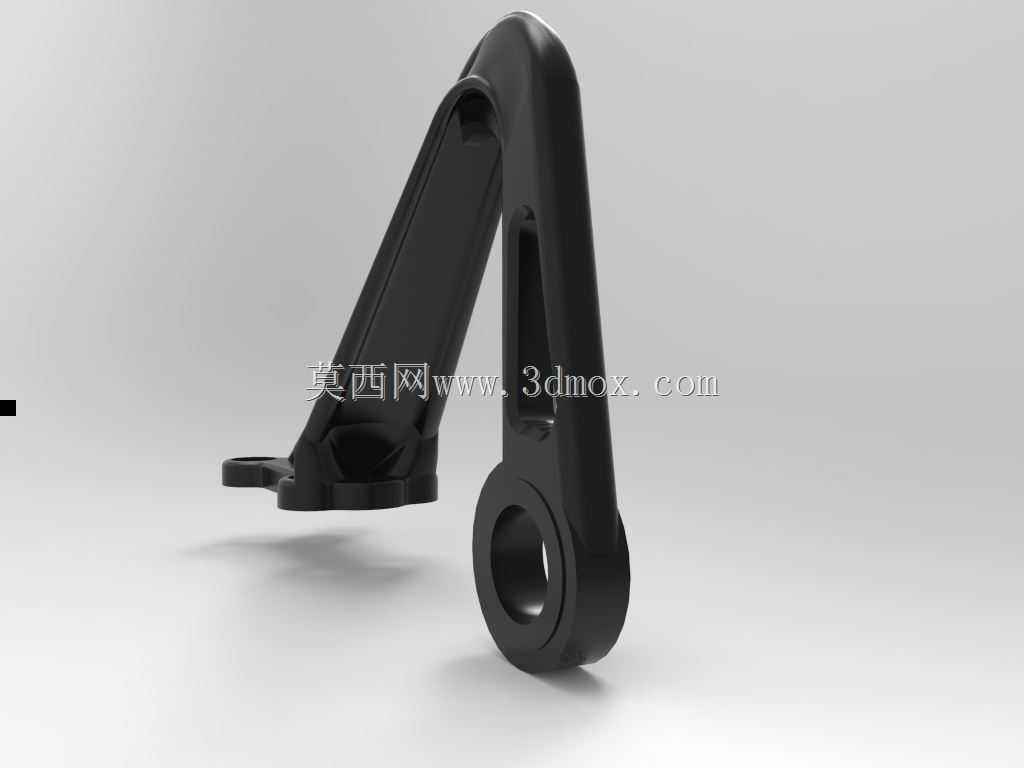

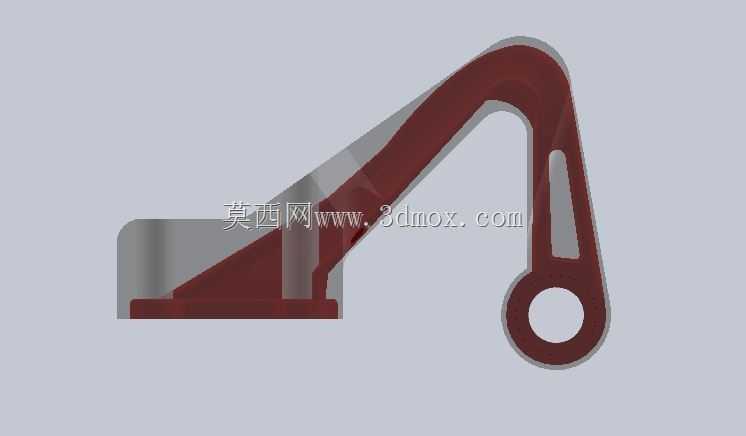

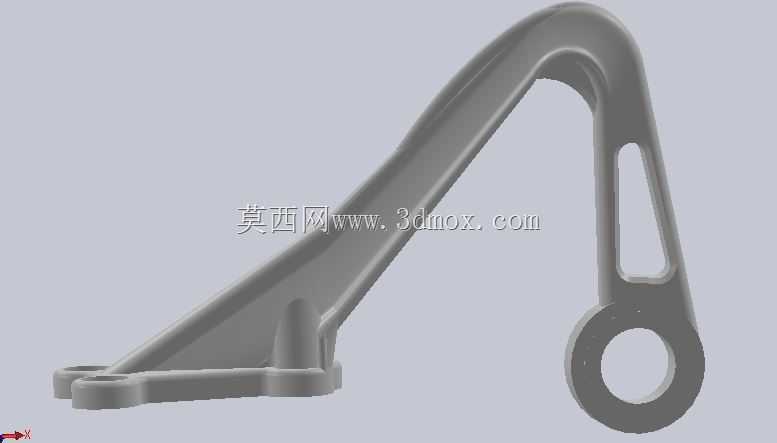

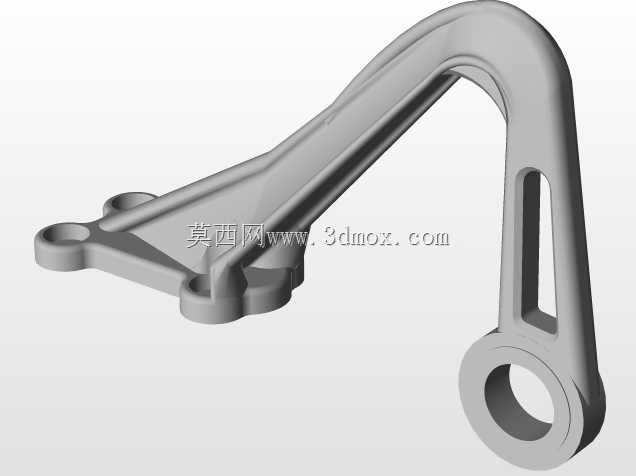

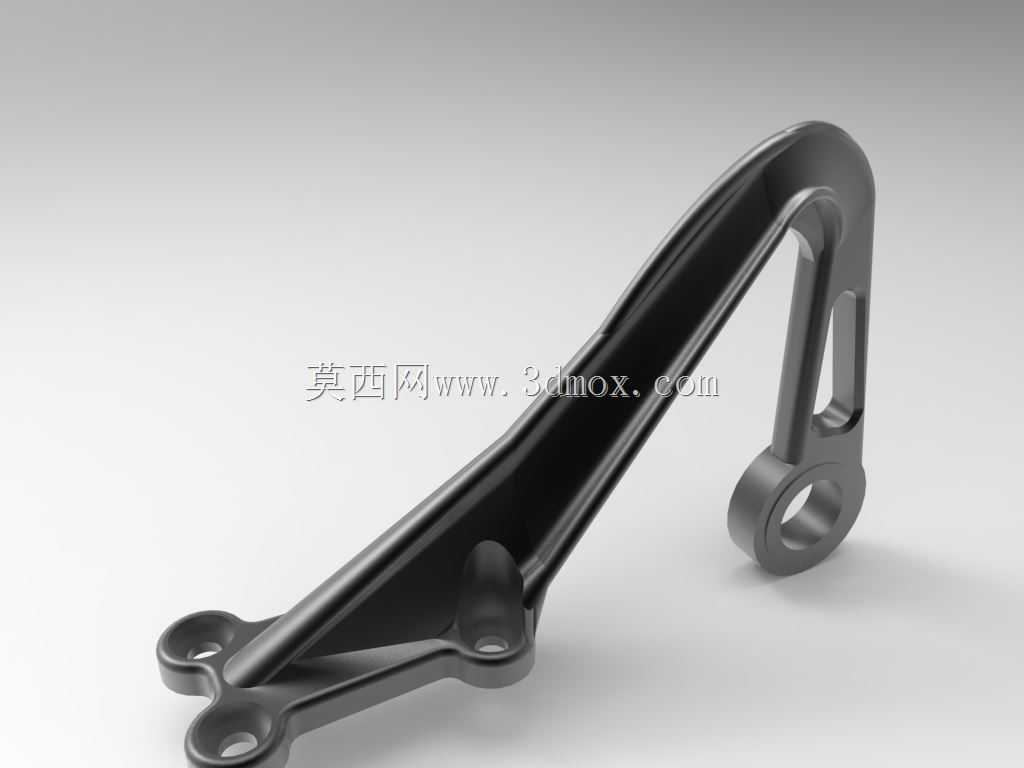

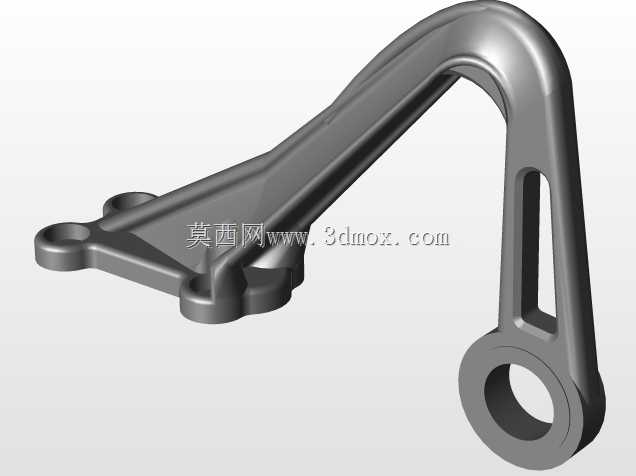

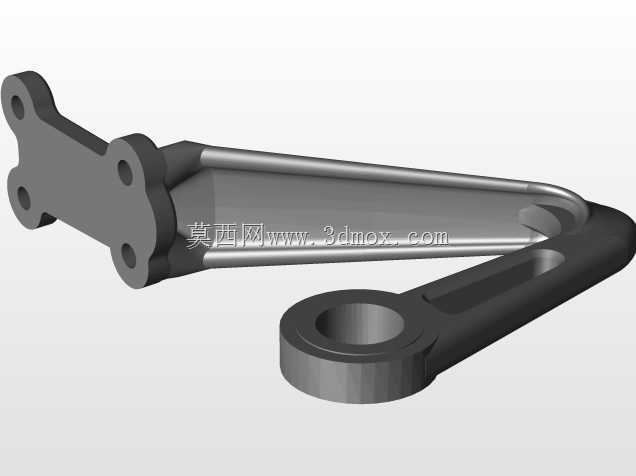

这类三角构型的连接支撑件,常应用在需要兼顾承重与减重需求的设备连接部位,比如轻型作业装备的杆件衔接处、便携折叠设备的受力铰接位置,或是小型运载工具的辅助支撑点位,核心作用是在两个存在角度差的安装点位之间传递载荷,避免连接部位出现应力集中导致的形变或断裂。从结构受力逻辑来看,整体采用A字形三角构型,本身就利用了三角形结构的力学稳定性,相比直杆式连接件,能更好地承受来自不同方向的复合载荷,不管是沿杆身方向的拉压载荷,还是垂直于安装面的弯折载荷,都能通过斜向的支撑臂将力分散传导到两端的安装位,不会在单一点位形成过高的应力峰值。设计过程中优先做了材料去除的优化,在不破坏主受力路径的前提下,在支撑臂的非主受力区域开设了长条形镂空槽,这些镂空位置都经过受力路径校核,避开了从上端铰接孔到下端安装孔之间的主应力传导带,既不会削弱结构整体的强度储备,还能大幅降低零件自身重量,最终成品重量控制在较低水平,适配对自重有严格要求的应用场景。两端的安装结构做了差异化设计,一端为带铰接孔的环形安装座,孔位内壁预留了足够的配合厚度,可适配对应直径的铰接销轴,安装时能实现一定角度的转动补偿,抵消设备运行过程中产生的装配误差与小幅位移;另一端为带安装孔的平板式连接座,贴合面做了平整处理,能与被连接件的安装面完全贴合,避免装配后出现间隙导致的受力不均。安装边界方面,两个安装孔的中心距经过精准核算,适配常规同类型支撑件的替换安装尺寸,不需要对原有设备的安装点位做额外改造就能直接适配,零件整体外轮廓没有突出的尖锐棱角,所有转角位置都做了圆弧过渡处理,既可以减少加工过程中的应力残留,也能避免安装使用过程中出现磕碰划伤的问题。主支撑臂的截面采用变厚度设计,靠近安装孔的受力集中区域壁厚更大,向中间非核心受力区域逐渐过渡到合理厚度,进一步平衡了强度与自重的关系,表面做了哑光硬质处理,能适应常规户外或车间环境下的使用需求,具备基础的防腐蚀与抗磨损能力。
- 上一篇:离心式流体输送叶轮三维结构设计
- 下一篇:黑牛235型准马达化油器结构设计
- 全部评论(0)
- 模板大小: 7.59 MB
- 售价:5金币
- 下载次数: 22
- 系统要求: STL,Rendering,Other,Other,SOLIDWORKS,STEP / IGES
- 软件分类: 通用机械零部件
