自定义电动牵引绞车结构设计

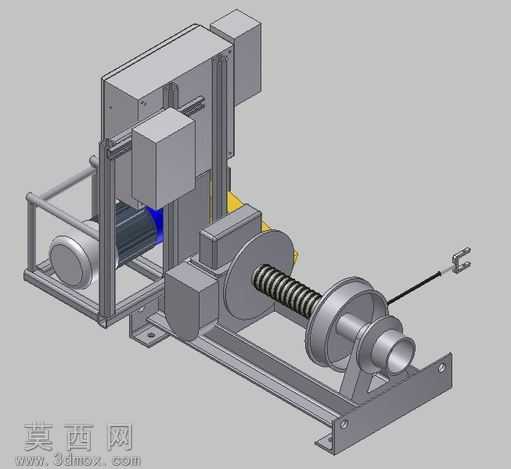

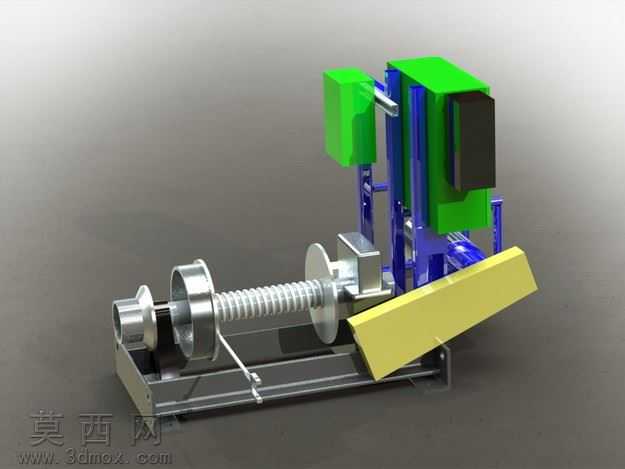

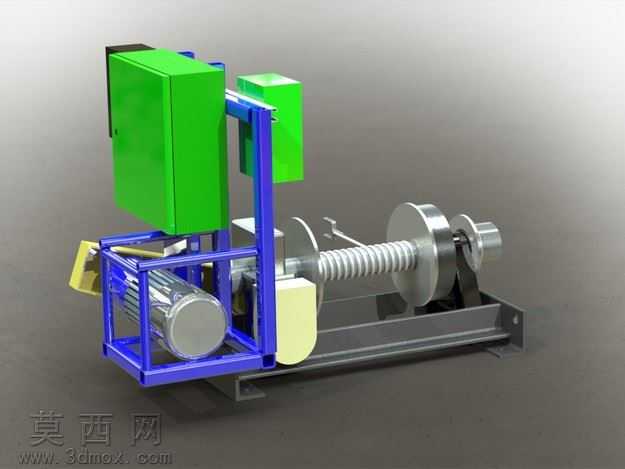

本模型为自定义牵引绞车的三维结构设计，建模过程中优先还原绞车核心功能组成，对机架、卷筒、传动组件、驱动单元、排绳导向结构、牵引挂钩等关键部分做了完整的结构呈现，未对非核心的细小装饰件做冗余刻画，在保证结构辨识度的前提下控制了模型整体复杂度。建模时先以底部安装机架为基准搭建整体装配框架，机架采用型钢拼接式结构设计，预留了设备安装固定的孔位，保证整体结构的安装稳定性；驱动部分集成了动力电机与传动减速结构，将动力输出端与卷筒组件做同轴适配，卷筒表面设计了适配绳索缠绕的螺旋导向槽，可引导绳索整齐排布，避免乱绳、卡绳问题；卷筒侧方设置了导向压绳组件，配合卷筒的转动实现绳索的有序收放，末端的牵引挂钩做了防脱结构的简化呈现，满足牵引作业的连接需求。材质搭配上，对机架、卷筒等承载结构赋予金属钢材材质，做了哑光金属质感处理，电机外壳赋予铸铁质感，传动螺杆部分做了机加工金属的亮面处理，不同部件通过材质差异做清晰区分，便于快速识别各功能模块。设计思路上围绕小型牵引作业的实用需求出发，简化了非必要的复杂外壳结构，将核心传动与收放结构做外露式呈现，清晰展示绞车的动力传递路径与绳索收放逻辑，可作为绞车结构认知、原理演示、小型牵引设备改型设计的参考基础，整体装配关系符合机械设计的常规逻辑，各运动部件预留了合理的运动间隙，可支持基础的运动仿真演示，直观展示绞车收放作业的运行过程。
