桁架式起重机臂架结构三维设计

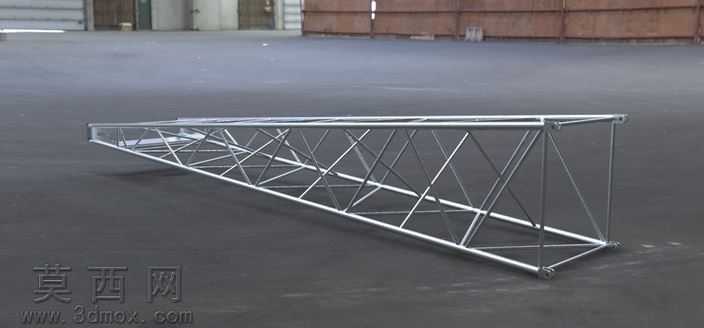

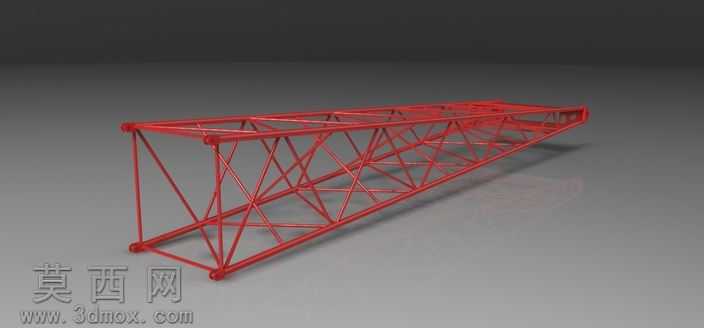

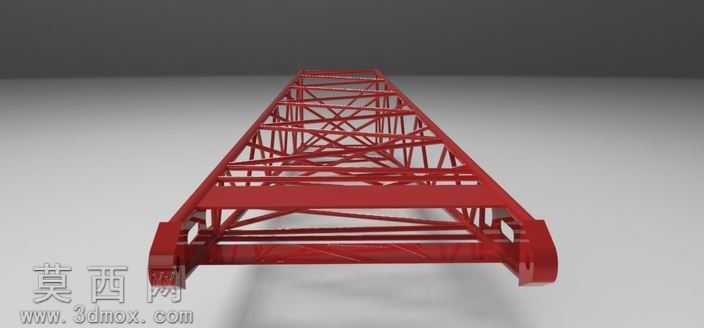

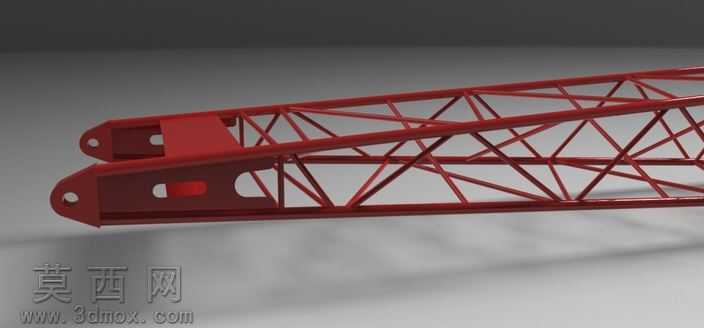

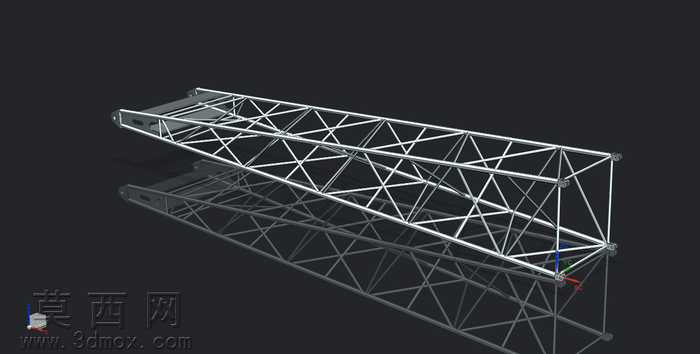

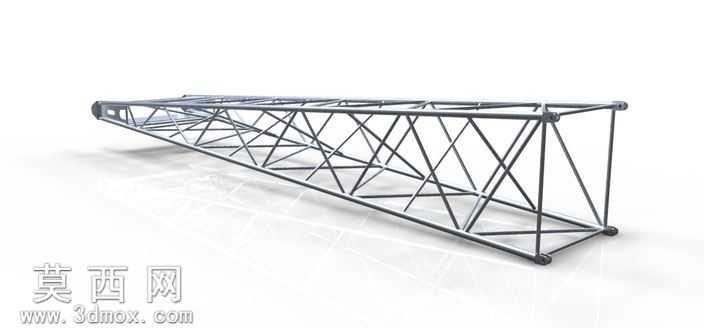

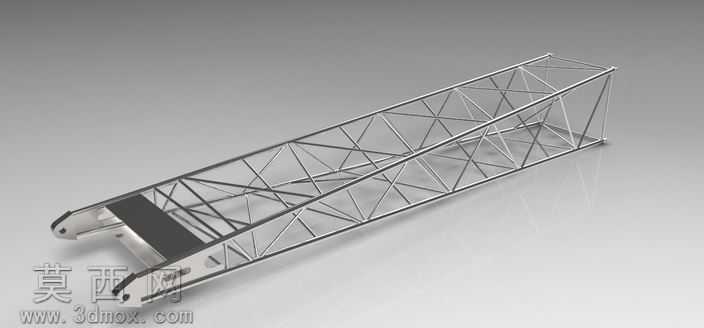

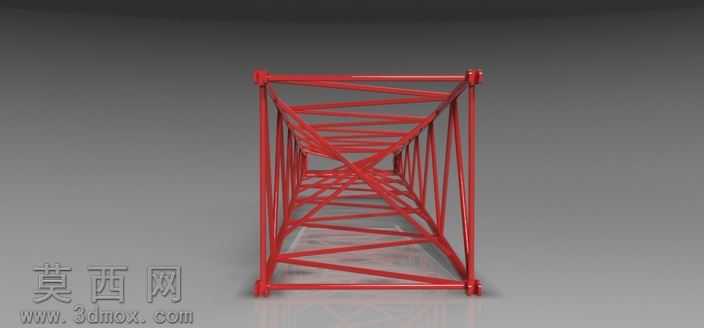

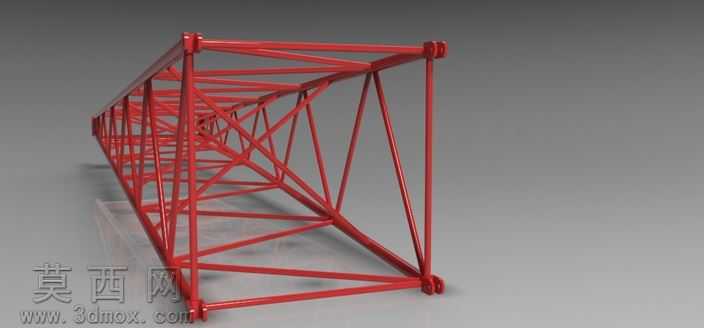

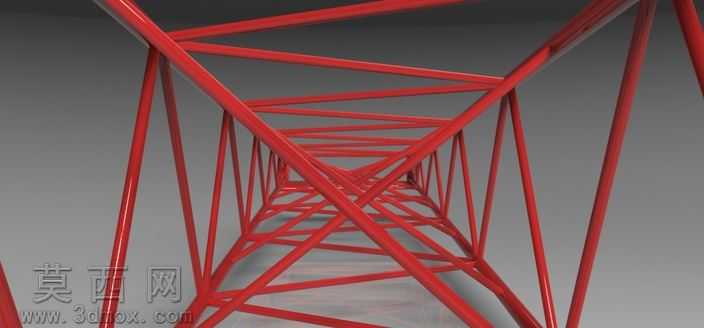

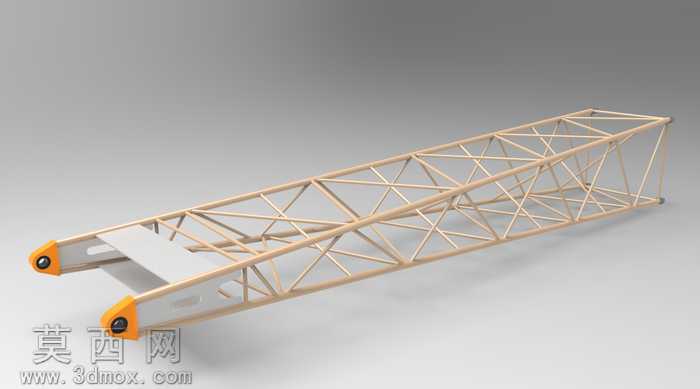

本作品为桁架式起重机臂架的三维建模成果，是作者在练习2D图纸转3D建模实践阶段完成的设计作品。建模过程中首先梳理了桁架臂的整体受力逻辑与结构组成，将整体结构拆解为主弦杆、腹杆、端部连接铰座、根部安装基座几个核心模块，在三维软件中先通过草图绘制确定臂架的整体变截面轮廓，明确不同分段的截面尺寸与弦杆排布角度，确保整体斜度符合起重机臂架的作业受力需求。建模时采用线框搭建与实体生成结合的方式，先定位所有弦杆的空间路径，再通过扫描特征生成每一根杆件的实体结构，针对腹杆的交叉排布位置，通过布尔运算完成杆件交接处的贴合处理，避免出现结构干涉或缝隙问题，还原真实桁架结构的焊接拼接效果。端部连接部位单独做了精细化建模，还原了铰点的销轴安装孔、连接耳板的加厚结构，以及根部与转台连接的基座防滑接触面、安装定位槽细节，确保该部分结构能够匹配实际起重机的装配需求。材质设置上，整体钢结构部分赋予哑光金属材质，调整金属粗糙度与反射参数，还原工程钢材的真实质感，端部连接的耐磨衬板部位单独赋予深色耐磨合金材质，区分不同功能部件的材质差异。渲染阶段采用柔和的影棚光源，从多个角度打光凸显桁架结构的空间层次感，避免腹杆之间的阴影遮挡导致结构展示不清，通过透视角度调整完整呈现臂架从根部到端部的变截面形态，清晰展示每一组腹杆的三角形排布逻辑，这类三角形稳定结构能够在减轻臂架整体自重的同时，保证结构的抗弯、抗扭强度，符合起重作业对臂架轻量化与高承载的双重需求。整个建模过程严格遵循机械结构设计规范，所有杆件的管径、壁厚参数都参考通用起重机桁架臂的设计标准，连接部位的尺寸公差预留符合实际装配要求，既完成了2D到3D的建模练习目标，也还原了真实起重机臂架的结构特性。
