手动式永磁起重磁块吊装工具设计

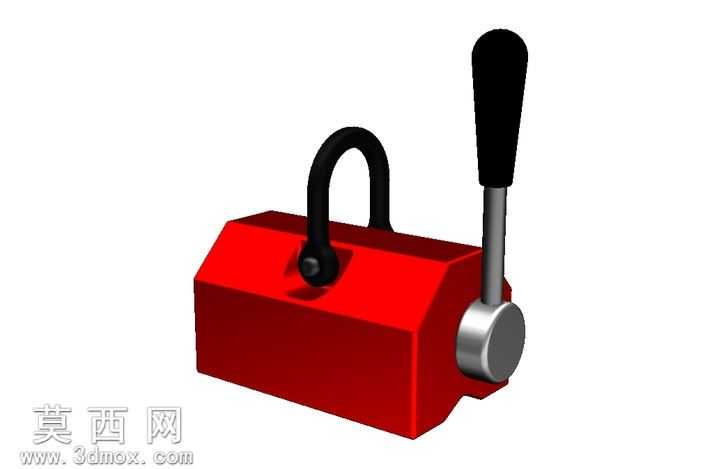

本模型为手动控制式永磁起重磁块，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械加工与装配的工艺逻辑，对各部件的配合公差、运动行程进行了精准还原。模型主体为长方体磁座壳体，建模时采用实体拉伸结合倒角命令构建基础轮廓，壳体表面赋予高光亮面红色烤漆材质，通过调整材质的反射率、粗糙度参数，还原工业涂装的饱满质感，壳体棱边均做R2圆角处理，既符合实际产品的工艺要求，也避免尖锐边角带来的应力集中问题。磁座顶部设计有U型吊装吊环，吊环采用圆钢扫掠成型，赋予哑光黑色橡胶包裹材质，吊环与壳体的连接部位设置旋转销轴结构，建模时保留了销轴与安装孔的间隙配合关系，可实现吊环沿安装轴的自由转动，适配不同吊装角度的作业需求。磁块侧部设置手动操作手柄，手柄分为握持段与传动段两部分，握持段采用黑色防滑橡胶材质，表面做细微的防滑纹理处理，传动段为镀铬金属杆，与壳体内部的磁路切换机构相连，手柄端部设置圆形限位端盖，采用亮面镀铬金属材质，还原金属机加工的高光质感。建模过程中对内部磁路切换的核心结构做了简化示意，通过旋转手柄即可实现内部永磁体的磁路通断切换，无需外接电源即可完成铁磁性工件的吸附与脱卸操作。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，突出壳体的红色漆面质感与金属部件的高光反射，辅助光源从侧后方补光，勾勒模型的轮廓边缘，底部添加弱投影增强模型的立体感，整体渲染效果贴近工业产品实物的视觉表现。该磁块主要用于起重作业中吊运铁磁性重型工件，可配合起重机、龙门吊完成钢板、铁块等物料的吊装转运，结构设计紧凑，操作便捷，无需额外供电即可产生强磁吸附力，作业安全可靠，模型完整还原了产品的外观结构与核心操作部件的装配关系，可用于起重工具的结构展示、作业原理演示以及相关吊装方案的模拟验证。
