2.25英寸标准仪表安装开孔结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:246936
  • 2.25英寸标准仪表安装开孔结构设计

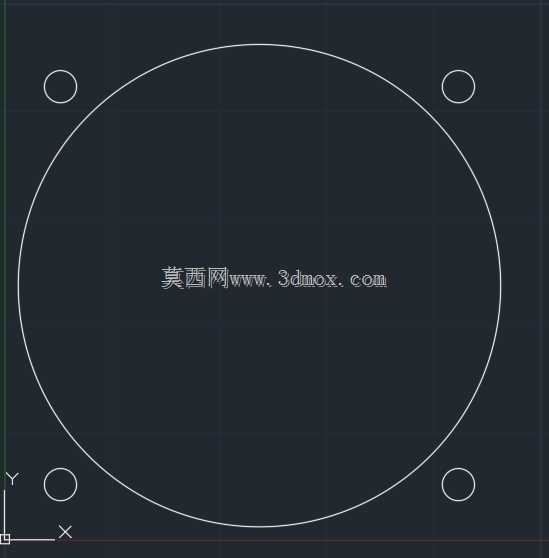

在工业控制柜、现场操作柱、设备操作面板的设计环节,仪表安装开孔的标准化程度直接决定了后期现场装配的效率与密封可靠性,2.25英寸作为工业领域圆形指针仪表、数显仪表的通用安装规格,其开孔结构的设计合理性直接影响仪表的安装适配性。这类开孔结构的设计首先要匹配仪表的安装卡入深度,主开孔的直径公差需要控制在合理范围内,既要保证仪表壳体能够顺利卡入,又要避免间隙过大导致面板与仪表之间出现晃动,影响读数稳定性。从结构布局来看,主开孔周边均匀分布的四个小孔,是用于配合仪表自带的安装固定卡扣或者螺丝,实现仪表在面板上的锁紧固定,四个孔的位置度公差需要严格控制,否则会出现安装时卡扣无法对位,强行装配会导致仪表壳体变形甚至损坏内部测量元件。设计这类开孔结构时,首先要考虑面板的材质适配性,不管是冷轧钢板喷塑面板、不锈钢面板还是工程塑料绝缘面板,开孔的边缘都需要做去毛刺处理,避免锋利边缘割破仪表的密封胶圈,影响面板正面的防护等级。实际应用场景中,这类开孔广泛用在水处理设备的控制面板、空压机的操作面板、配电房的电压电流监测柜、化工生产线的现场压力温度显示面板上,不同场景下对开孔周边的平整度要求略有差异,比如有防爆要求的场景,开孔边缘的平面度需要更高,才能配合防爆仪表的密封面实现隔爆要求。设计过程中需要预留足够的安装边界,主开孔中心到面板边缘的距离不能小于仪表法兰边的半径,否则仪表装入后法兰边会突出面板边缘,无法实现平整安装,同时开孔后方要预留足够的布线空间,保证仪表的接线端子能够顺利接入信号线,不会和面板后方的线槽、安装梁发生干涉。很多新手设计人员在做面板开孔时,容易忽略仪表尾部的接线空间,只按照面板正面的法兰尺寸预留位置,导致现场装配时仪表尾部顶到内部元器件,不得不重新扩孔或者调整内部元器件位置,耽误项目进度。另外,这类标准开孔的设计可以形成通用化的面板模块,在同系列不同配置的设备上直接复用,减少重复建模的工作量,也能降低生产环节的换刀频次,提升钣金加工或者面板雕刻的效率。开孔周边的四个固定孔,孔径不需要过大,刚好适配M3或者M4的自攻螺丝或者仪表自带的塑料卡扣即可,孔径过大会导致固定时螺丝滑牙,长期使用后仪表出现松动,在设备运行振动的工况下出现读数偏移甚至接触不良的问题。
