双轴工业撕碎破碎设备三维设计

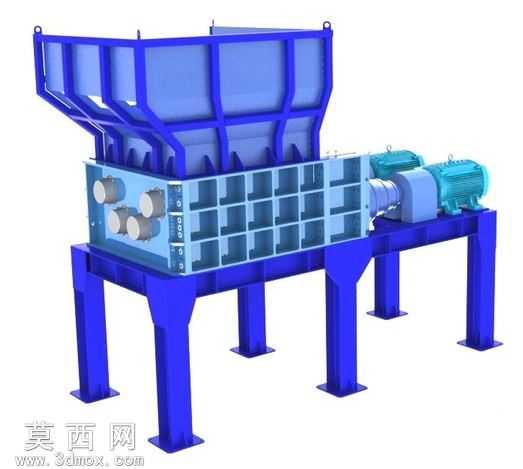

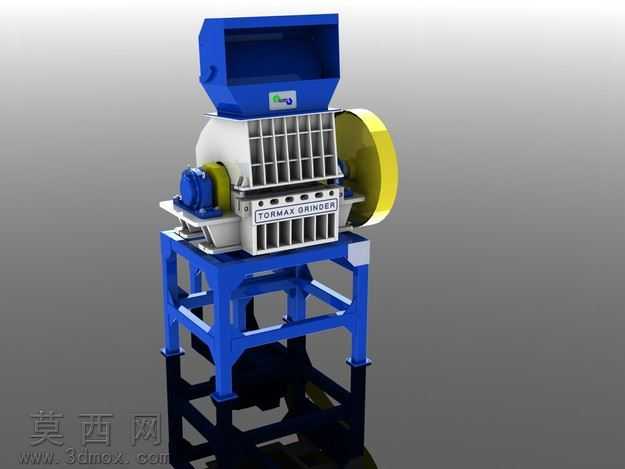

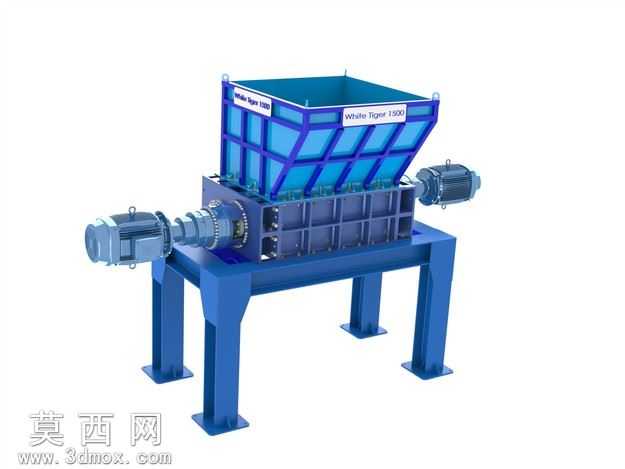

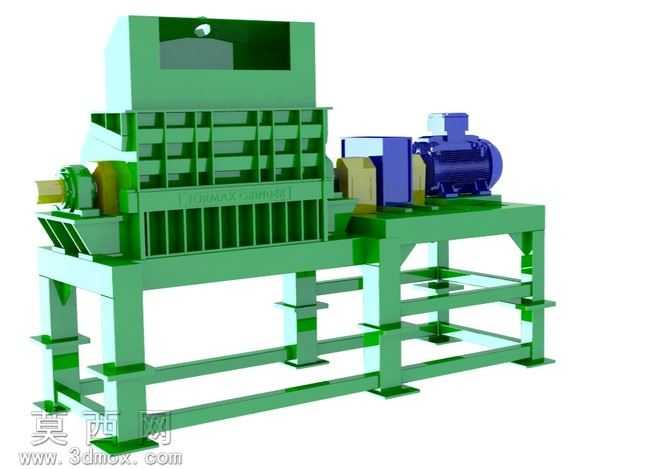

本作品为双轴式工业撕碎破碎设备的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业设备的加工装配逻辑进行构建，可完整还原设备的装配关系与运动逻辑。建模过程中首先搭建整体承载机架，采用加厚方管焊接结构的支撑腿设计，每个支腿底部设置方形安装固定底板，预留螺栓安装孔位，保障设备运行时的结构稳定性，机架主体采用型钢焊接框架结构，兼顾承重强度与结构轻量化需求。上方进料仓采用大倾角扩口式设计，仓壁设置多道加强筋结构，避免大块物料投入时对仓壁造成冲击变形，进料仓与下方破碎腔采用法兰螺栓连接结构，方便后期检修维护时的拆装作业。核心破碎腔部分采用模块化刀箱设计，内部排布多组交错式破碎刀轴，刀轴上安装可拆卸式合金破碎刀片，刀片采用错位排布方式，保障物料进入后可被多方向剪切、撕扯，实现对纸质、轻质塑料、轻薄金属等多种物料的破碎处理，刀箱外侧设置轴承座安装位，配置密封式轴承结构，避免破碎过程中粉尘进入轴承造成磨损。动力传动部分采用双电机驱动配置，电机通过联轴器与减速机直连，减速机输出端与破碎刀轴连接，为刀轴提供大扭矩低转速的动力输出，保障设备破碎高硬度物料时不会出现卡滞问题，电机与减速机均通过独立安装支架固定在机架延伸平台上，安装位置预留调整余量，方便后期进行皮带或联轴器的张紧调整。渲染阶段采用工业蓝作为设备主体配色，机架、刀箱、进料仓统一采用哑光工业蓝材质，电机、减速机部分采用金属亮蓝与银灰色金属材质区分，金属部件添加轻微反光与磨砂质感，还原真实工业设备的漆面与金属表面质感，场景中添加柔和的环境光与定向补光，突出设备的结构层次与部件轮廓，清晰展现各部分的装配位置与结构形态。设计过程中充分考虑设备的实际使用场景，所有易损部件均设计为可拆卸结构，方便后期更换维护，整体结构布局紧凑合理，动力传输路径短，设备重心落在机架中心区域，保障运行过程中的平稳性，可作为固废处理设备研发、教学演示、方案展示的三维参考模型。
