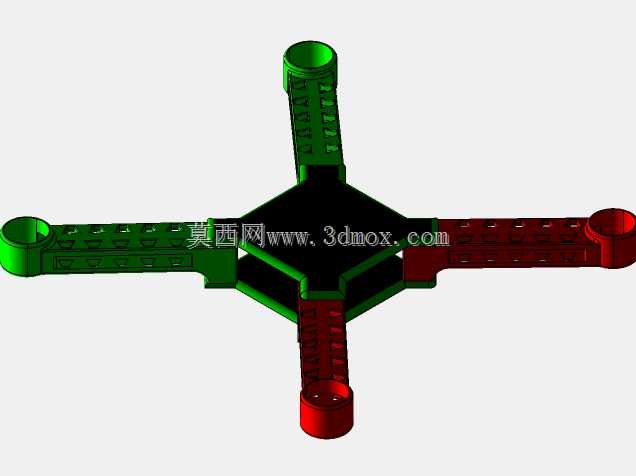

四旋翼无人机机架结构三维设计

这款四旋翼机架的设计，首先要考虑的是户外航拍、小型物资投送这类日常作业场景的实际需求，四个机臂采用对称X型布局，从中心舱体向外延伸的长度经过反复校核，既保证旋翼转动时不会产生气流干涉，也能控制整机的横向尺寸，方便收纳转运。中心舱体作为核心承载区域，预留了飞控板、电池、电调的安装空间，舱体内部的筋位设计做了分区处理，不同电子元件的安装位都做了限位凸台，不需要额外增加固定支架就能完成元件装配，能有效降低整机装配的复杂度。机臂部分采用镂空减重设计，在保证结构抗弯强度的前提下，尽可能去除非受力区域的材料，降低整机自重，机臂末端的电机安装座做了同轴度限位，能保证电机安装后输出轴与机臂平面垂直，避免旋翼转动时产生不必要的振动。机臂与中心舱体的连接位置做了加强筋过渡，能承受飞行过程中急停、转向带来的交变载荷，避免长期使用后连接位置出现疲劳断裂。从安装边界来看，机臂末端的电机安装孔位适配主流的22系列无刷电机，中心舱体的电池仓尺寸可以容纳常规的3S航模锂电池，舱体顶部预留了图传天线、GPS模块的安装接口，不需要额外打孔改造就能完成全套航电系统的装配。设计过程中特意将机臂做了等长处理，四个旋翼的转动平面处于同一水平面，能降低飞控系统的姿态校准难度，飞行时的动力输出更均衡。机架的上下壳体采用卡扣加螺丝的双重固定方式，日常检修时拆开上壳就能直接接触到内部的电子元件，不需要完全拆解整机，维护效率更高。机臂末端的起落架连接位做了下沉设计，搭载相机等任务载荷时，镜头不会被起落架遮挡，能满足正射航拍的视角需求。整体结构没有采用复杂的异形曲面，大部分结构都是规则的拉伸、切除特征，不管是3D打印制作原型还是开模批量生产，都能降低加工难度，控制制造成本。受力集中的电机座、机臂连接位置都做了圆角过渡，避免应力集中导致的结构损坏，日常轻微磕碰时不会直接出现断裂问题。
