四旋翼小型航拍作业飞行器结构设计

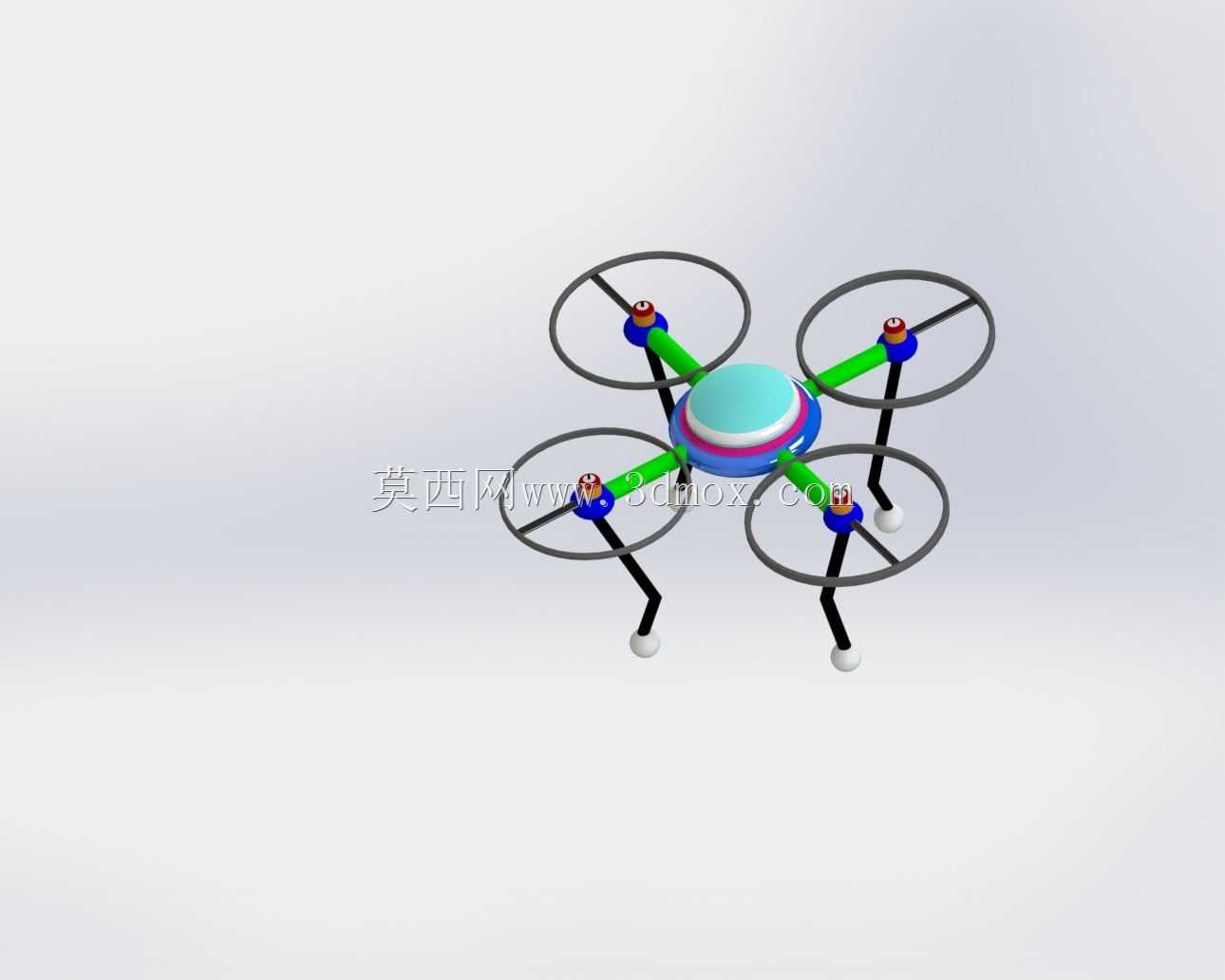

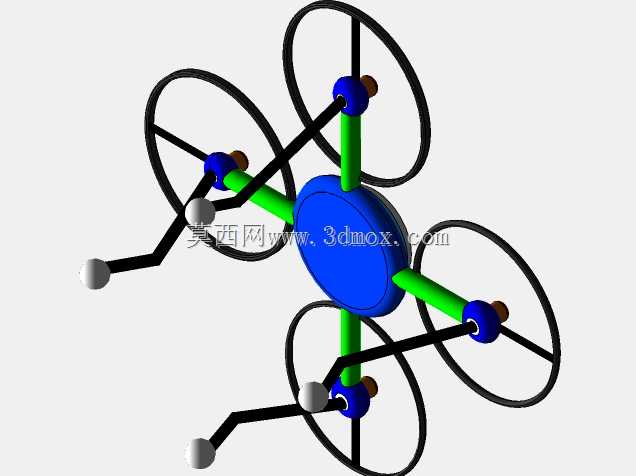

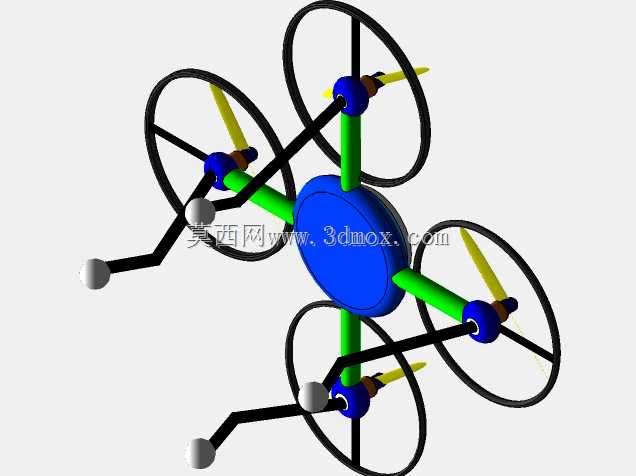

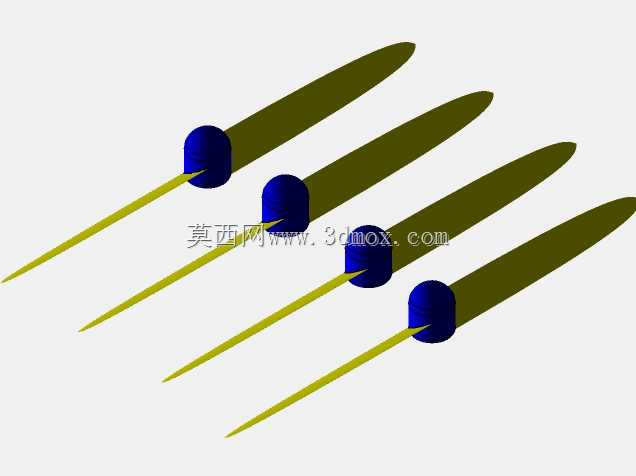

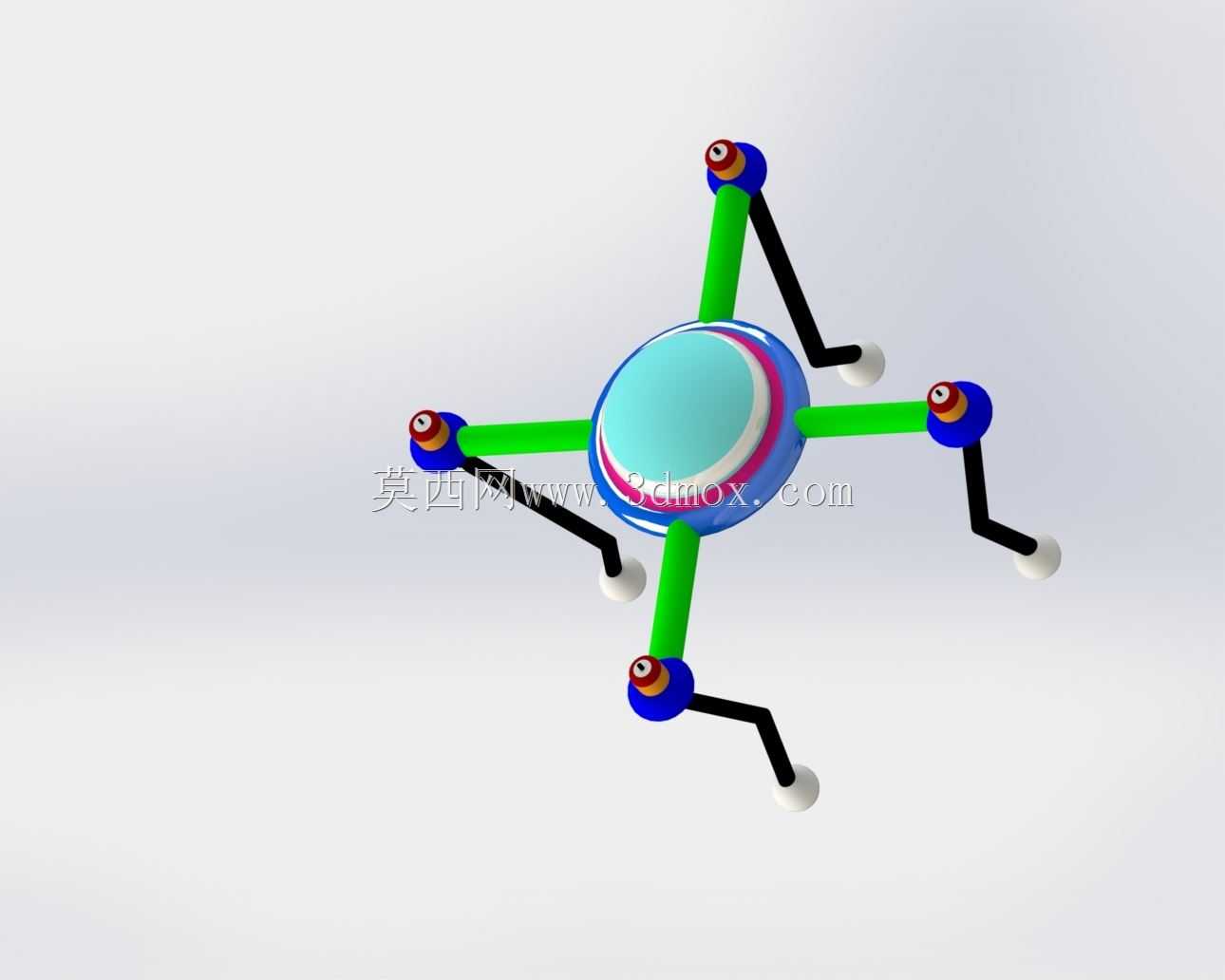

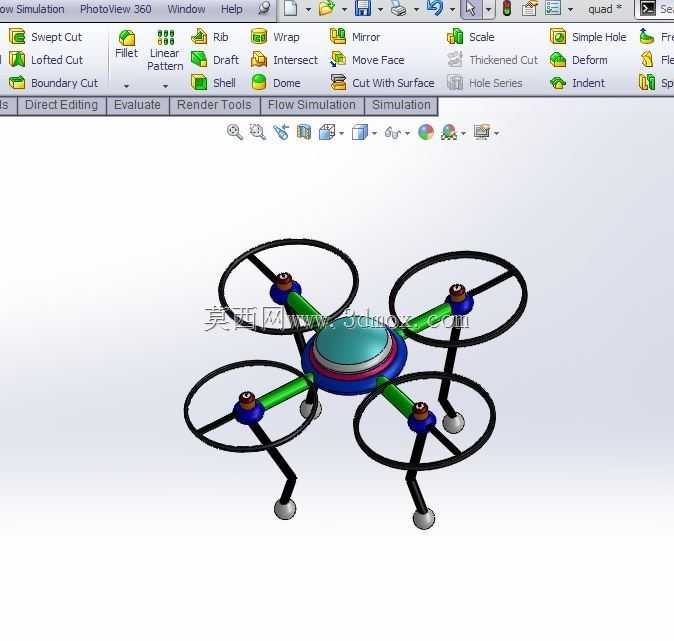

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于园区巡检、小型场地航拍、农林样点监测这类场景，不需要大载重长航时的冗余设计，整体走轻量化紧凑路线。从结构布局来看，中心舱体采用分层式设计，上层预留飞控板、电池模块的安装位，中层走线路排布通道，下层预留任务载荷挂载接口，不管是搭载轻量化摄像头还是小型采样模块，都能保证重心落在整机几何中心，避免飞行过程中出现偏航力矩。机臂采用快拆式插接结构，和中心舱连接的位置做了定位止口，日常收纳时可以快速拆下四根机臂，减少携带体积，安装时对准止口插紧即可，不需要额外调试动平衡，机臂材质选用高强度工程塑料，兼顾韧性和重量控制，飞行中遇到小幅碰撞不会出现断裂变形。旋翼外围的防护圈是设计里的重点考量部分，防护圈和机臂末端做了一体化连接固定，不是后期加装的卡扣结构，飞行过程中如果碰到树枝、墙面这类障碍物，防护圈能先承接冲击力，避免桨叶直接撞击碎裂，同时防护圈的截面做了流线型修型，不会额外增加过多风阻。起落架采用弹性支脚结构，支脚末端带橡胶缓冲垫，降落时可以吸收竖直方向的冲击载荷，避免中心舱内的电子元件受到硬冲击，支脚的高度做了严格控制，既保证下方挂载的任务设备不会触地，又不会因为过高导致整机重心上抬影响飞行稳定性。整机的安装边界做了明确的尺寸约束，旋翼转动时的最大外径控制在合理范围，在狭窄楼道、林间这类狭小空间作业时，操作人员可以直观判断通行余量，不会因为尺寸预估失误出现磕碰。线路排布上，所有电调的走线都隐藏在机臂内部的走线槽里，不会外露在气流中，既减少了飞行阻力，也避免线路被桨叶剐蹭的风险。中心舱的上盖做了快拆卡扣设计，日常更换电池、调试飞控参数时不需要拧动螺丝，掀开卡扣就能打开舱盖，作业间隙的调试效率更高。旋翼电机的安装座做了角度微调余量，装机时可以根据实际动平衡测试结果微调电机倾角，抵消不同桨叶的个体误差带来的飞行震动，保证飞行过程中的姿态稳定。
