FPV猛禽穿越机电池电子安装支架

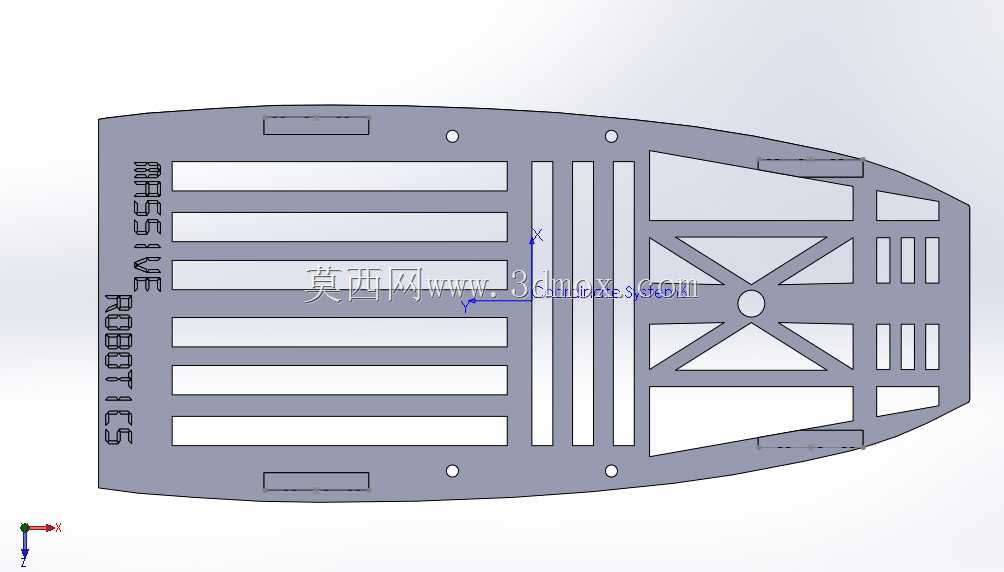

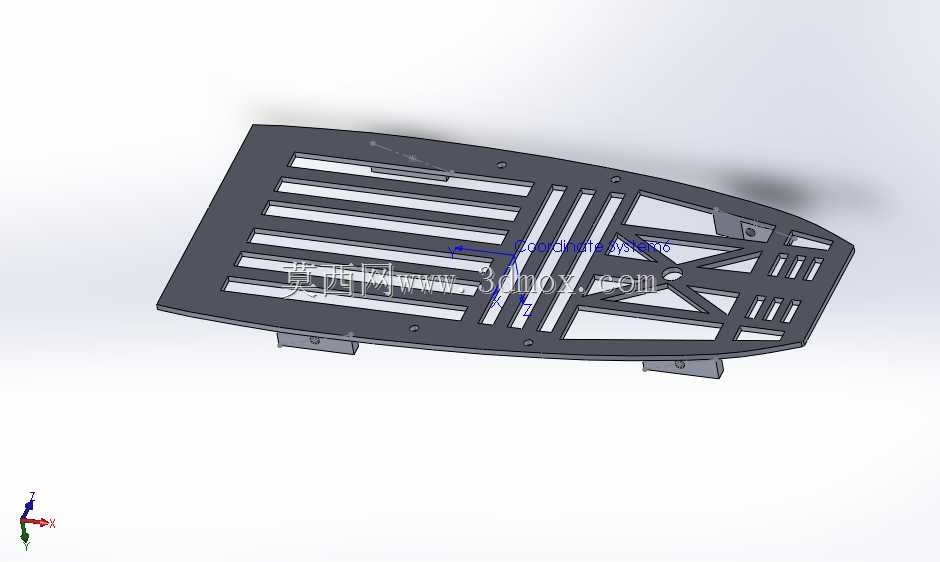

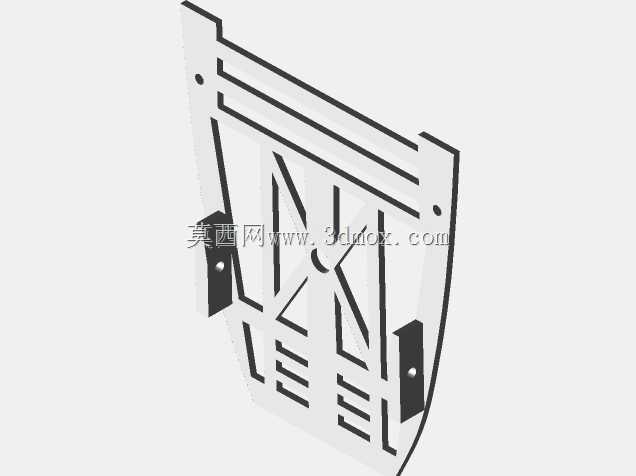

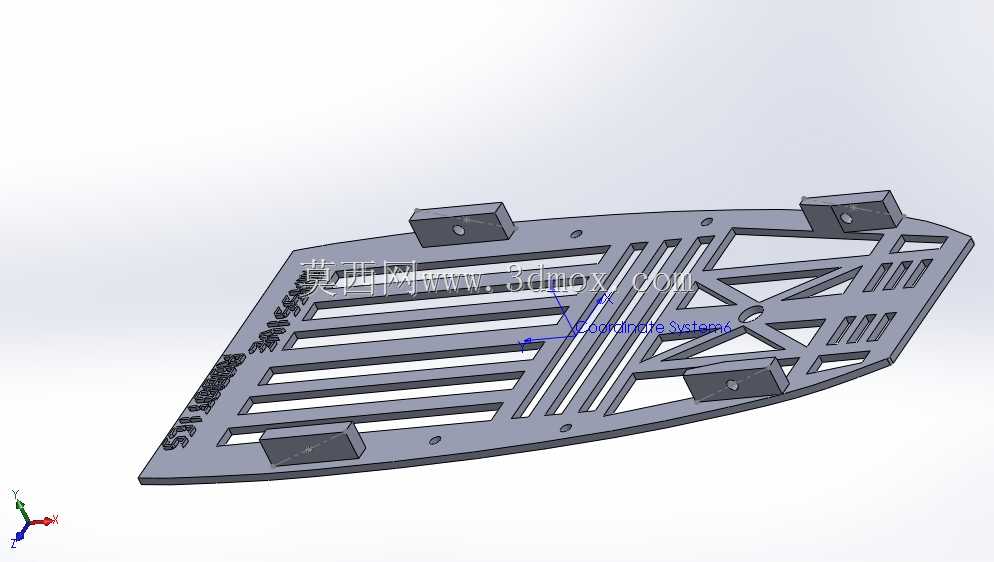

在FPV穿越机的飞行场景中，电池与电子设备的安装固定直接影响整机重心分布、飞行稳定性以及炸机后的部件存活率，尤其是猛禽这类竞速类FPV机型，高速飞行、大机动动作甚至意外坠机都对安装支架的结构强度、重量控制提出了极高要求。这款支架专门针对FPV猛禽机型的机头安装空间设计，替代原有易损坏的木质支架，同时兼顾电池固定与飞控、电调等电子元件的安装承载需求。从结构设计来看，支架整体采用流线型轮廓，完全匹配猛禽机型机头的气动外形，不会额外增加飞行风阻；主体区域开设多组长条形镂空槽，在保证结构刚性的前提下最大化去除冗余材料，实现轻量化设计，避免增加机头不必要的负载，影响整机的配平效果。支架右侧区域设计有三角形加强筋结构，针对坠机时受力集中的部位做结构强化，分散冲击载荷，减少炸机时支架断裂的概率；边缘预留的多个圆形安装孔位，完全匹配原有木质支架的安装孔距，不需要对原有机架做额外打孔修改，可直接替换安装，降低改装成本。支架左侧预留的竖条安装槽位，可用于固定电调、接收机等电子设备，走线可顺着镂空槽排布，避免线材外露被螺旋桨打到，同时让整机布线更规整，减少电磁干扰对飞控信号的影响。支架表面印有标识区域，可用于标注设备接线定义，方便日常检修维护时快速识别线路。在安装边界上，支架整体厚度适配常用3D打印耗材的成型强度要求，采用Z轴向上的坐标体系设计，可直接用于FDM3D打印制作，打印时无需添加过多支撑，减少后期处理工作量；安装面的平面度公差控制在合理范围，保证电池粘贴固定时的贴合度，避免飞行中电池移位。支架的电池安装区域尺寸适配常用的FPV竞速锂电池规格，绑带可穿过长条形镂空槽固定电池，绑带走向不会与电子设备安装位产生干涉，更换电池时操作空间充足，不需要拆卸其他电子部件即可快速完成电池拆装。针对原有木质支架受冲击易开裂、受潮易变形的问题，这款支架的结构在易断裂的边角位置做了加厚处理，镂空槽的转角处均做圆角过渡，避免应力集中导致的断裂问题，在轻量与结实之间找到平衡，既不会因为过重影响飞行机动性，又能承受日常飞行的震动以及轻度炸机的冲击，保护机头位置的电池与电子设备不受损坏。
