带法兰边锥形通风管道连接接头

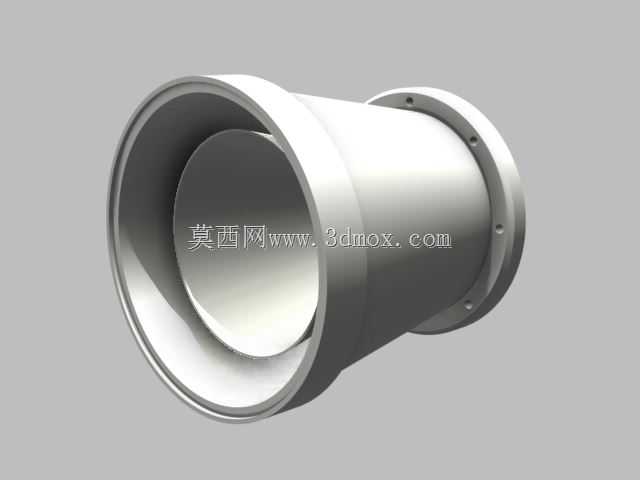

这类带法兰边的锥形接头，主要应用在通风除尘、废气输送、暖通空调的管路系统中，承担不同管径风管之间的变径衔接功能，同时也可作为风机进出口的过渡连接件，减少气流在管径突变位置产生的涡流损失，降低管路系统的风阻与运行噪音。从结构设计来看，接头采用一端扩口、一端带安装法兰的锥形结构，扩口端可直接套入对应大口径风管外侧，配合抱箍或者铆钉即可完成固定，无需额外加工对接坡口，现场安装效率更高；法兰端沿圆周均匀分布螺栓安装孔，可与设备接口或者同规格法兰风管通过螺栓紧固，密封垫可嵌合在法兰端面的贴合区域，保证连接位置的气密性，避免输送气体过程中出现漏风问题。设计过程中需要重点控制锥段的锥角范围，通常锥角控制在15度以内，避免气流沿锥面流动时出现边界层分离，同时锥段的壁厚需要根据管路系统的风压等级选取，常规低压通风场景下选用1.2-2mm壁厚的板材卷制即可满足刚度要求，高压送风场景则需要适当增加壁厚，或者在锥段外侧增设加强筋，避免运行过程中构件出现共振变形。安装边界方面，法兰端的螺栓孔中心圆直径、孔位数量需要匹配对接法兰的标准尺寸，扩口端的内径需要比对接风管的外径大1-2mm，预留出密封胶或者密封垫的填充空间，接头整体的轴向长度需要结合现场安装空间确定，在满足变径坡度要求的前提下尽可能缩短长度，减少材料占用与安装空间。这类接头在实际使用中，还可根据输送介质的特性选用不同材质，普通通风场景采用镀锌钢板制作即可，输送腐蚀性气体的场景则需要选用不锈钢或者玻璃钢材质，法兰端面的平面度需要控制在0.5mm以内，保证螺栓紧固后密封面能够完全贴合，避免局部漏风。建模过程中需要重点保证锥面的曲面顺滑度，法兰端的安装孔位置需要与对接件的孔位完全对齐，扩口端的卷边结构需要做圆角过渡，避免安装过程中划伤施工人员，同时减少气流在端口位置的阻力。
