直插式24LC64存储芯片三维建模作品

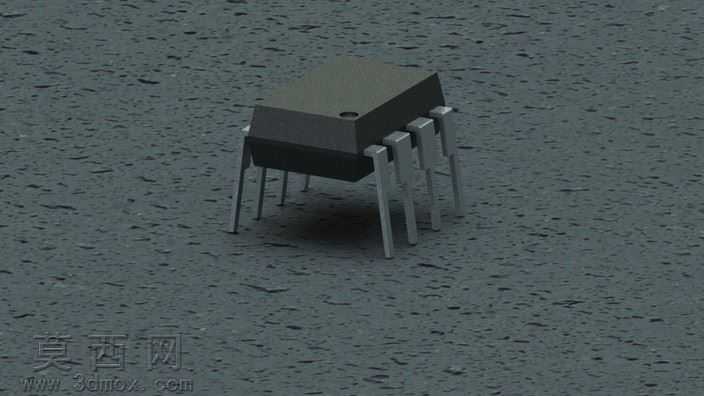

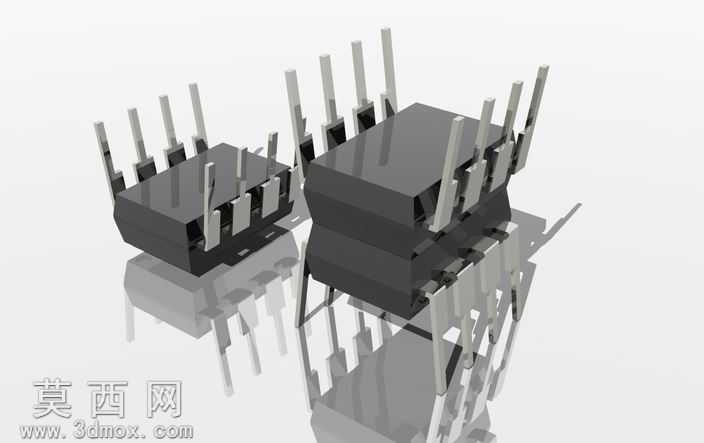

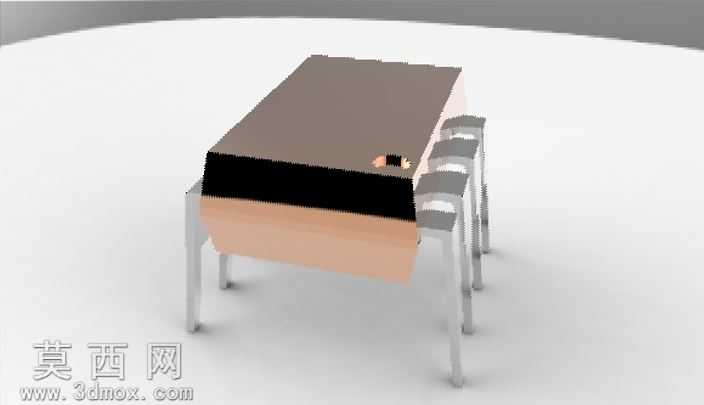

本作品针对直插封装的24LC64型EEPROM存储芯片开展三维建模设计，建模过程中优先还原器件真实的结构比例与外观特征，首先通过测绘常用DIP-8封装的24LC64实物尺寸，确定芯片本体的长宽高参数、引脚间距、引脚伸出长度与弯折角度，保证模型尺寸与真实工业器件完全匹配。建模阶段以实体建模为核心逻辑，先构建芯片黑色塑封本体的基础块体，对本体边缘做符合真实注塑工艺的微小倒角处理，还原塑封件表面的细微哑光质感，同时在本体顶面还原出厂标识区域的微小凹坑特征，还原真实芯片的外观细节。引脚部分单独建模，依据直插器件引脚的冲压成型特征，先绘制引脚的截面轮廓，通过拉伸、弯折操作还原引脚从本体伸出后先水平延伸再垂直向下弯折的形态，对引脚与塑封本体衔接的位置做贴合处理，还原封装工艺中引脚与塑封体的嵌合结构，同时对引脚表面做金属质感的材质区分，还原镀锡引脚的半哑光金属光泽，区分塑封本体的黑色哑光塑料材质。渲染阶段采用带有细微颗粒质感的深灰色哑光地面作为展示基底，调整光照角度为侧上方柔光，避免强反光掩盖芯片的结构细节，通过柔和的阴影突出芯片的立体形态，同时让引脚的金属质感与塑封本体的塑料质感形成清晰的视觉区分。设计过程中兼顾模型的实用性与展示性，既保证整体外观符合真实器件的视觉特征，也对引脚间距、本体尺寸等关键装配尺寸做精准控制，可用于电子电路装配演示、PCB布局可视化展示、电子类教学素材制作等场景，模型结构简洁规整，没有冗余的几何面，在保证细节还原度的同时控制了模型的整体面数，适配不同三维软件的使用需求，能够直观展现直插式EEPROM芯片的外部形态与结构特征，帮助使用者快速认知该类小型八引脚直插存储芯片的外观特点。
